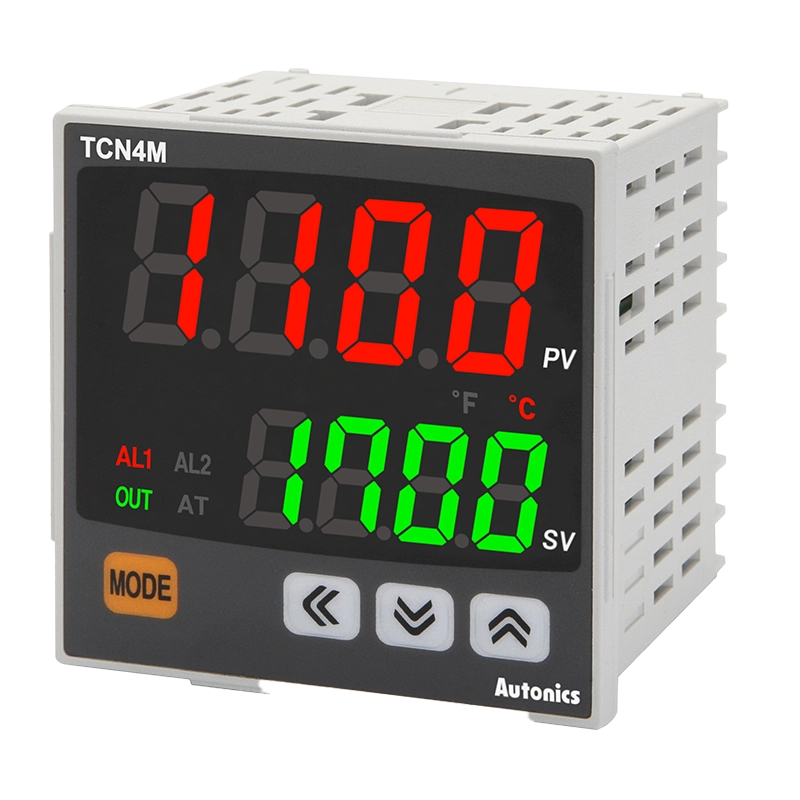

کنترلر دمای آتونیکس AUTONICS TCN4M-22R از سری TC یک دستگاه اقتصادی و کارآمد است که برای کنترل دقیق دما در فرآیندهای صنعتی طراحی شده است. این مدل با استفاده از الگوریتم پیشرفته PID، نرخ نمونه‌برداری سریع 100 میلی‌ثانیه‌ای، و قابلیت‌های متنوع، یک گزینه مناسب برای کاربردهایی است که نیاز به دقت بالا و کنترل پایدار دارند. طراحی با سایز استاندارد 72×72 میلی‌متر و نمایشگر LED خوانا، به همراه پشتیبانی از انواع خروجی‌ها و سنسورهای دما، از جمله ویژگی‌های برجسته این دستگاه است.

این کنترلر با قابلیت پشتیبانی از آلارم‌های چندگانه، خروجی SSR و رله، و همچنین پایداری در شرایط محیطی سخت، برای طیف گسترده‌ای از کاربردها در صنایع مختلف مناسب است.

مشخصات فنی کنترلر دمای آتونیکس AUTONICS TCN4M-22R

• نرخ نمونه‌برداری سریع: 100 میلی‌ثانیه برای اندازه‌گیری و کنترل دقیق.
• الگوریتم پیشرفته PID با امکان تنظیم دستی پارامترهای P، I و D.
• خروجی‌های متنوع:
  • رله: 250 ولت AC، 3 آمپر.
  • SSR: 12 ولت DC، حداکثر جریان 20 میلی‌آمپر.
• پشتیبانی از انواع سنسورهای دما:
  • RTD: Pt100 و Cu50.
  • ترموکوپل: K، J، L.
• قابلیت تنظیم آلارم‌های مستقل (AL1 و AL2).
• نمایشگر LED با کاراکترهای قرمز، زرد و سبز برای وضوح بالا.
• طراحی کم‌حجم و مقاوم در برابر شرایط محیطی.
• ابعاد: 72x72x64.5 میلی‌متر.
• ولتاژ تغذیه: 100 تا 240 ولت AC با فرکانس 50/60 هرتز.
• مصرف توان: حداکثر 5 ولت آمپر.
• دقت نمایش: ±0.5% یا ±1 درجه سلسیوس.
• دمای کاری: -10 تا 50 درجه سلسیوس.
• عمر رله: بیش از 200,000 سیکل الکتریکی و 5,000,000 سیکل مکانیکی.
• ساختار حفاظتی: عایق دوبل یا تقویت‌شده.
• وزن: حدود 127 گرم.

مشخصات تغذیه و مصرف انرژی

این کنترلر با منبع تغذیه 24 ولت AC با فرکانس 50/60 هرتز یا 24 تا 48 ولت DC کار می‌کند. محدوده ولتاژ مجاز برابر 90 تا 110 درصد ولتاژ نامی بوده و توان مصرفی دستگاه حداکثر 5 ولت‌آمپر در حالت AC و 3 وات در حالت DC است. مصرف انرژی پایین، عملکرد پایدار دستگاه را در کارکردهای طولانی‌مدت تضمین می‌کند.

ورودی سنسورهای دما

کنترلر دمای آتونیکس TCN4M-22R از طیف گسترده‌ای از سنسورهای دما پشتیبانی می‌کند. ورودی RTD شامل DIN Pt100 اهم و Cu50 اهم با حداکثر مقاومت مجاز سیم 5 اهم برای هر رشته است. ورودی ترموکوپل شامل K (CA)، J (IC)، L (IC)، T (CC)، R (PR) و S (PR) می‌باشد. این تنوع ورودی، امکان استفاده از کنترلر را در کاربردهای مختلف صنعتی فراهم می‌کند.

محدوده اندازه‌گیری دما

بازه اندازه‌گیری دما بسته به نوع سنسور متفاوت است. برای مثال ترموکوپل نوع K محدوده منفی 50 تا 1200 درجه سانتی‌گراد و RTD نوع Pt100 محدوده منفی 100 تا 400 درجه سانتی‌گراد را پوشش می‌دهد. امکان نمایش دما به واحد درجه سانتی‌گراد یا فارنهایت نیز وجود دارد.

دقت نمایش و سرعت نمونه‌برداری

دقت نمایش برای RTD در دمای محیط (23±5 درجه سانتی‌گراد) برابر با ±0.5 درصد مقدار PV یا ±1 درجه سانتی‌گراد (هرکدام بزرگ‌تر باشد) به‌علاوه یک رقم است. برای ترموکوپل‌ها نیز دقت ±0.5 درصد یا ±2 درجه سانتی‌گراد در نظر گرفته شده است. دوره نمونه‌برداری دستگاه 100 میلی‌ثانیه بوده که موجب پاسخ‌دهی سریع و کنترل پایدار دما می‌شود.

خروجی کنترلی رله‌ای

کنترلر دمای آتونیکس TCN4M-22R دارای خروجی کنترلی رله‌ای با ظرفیت 3 آمپر در 250 ولت AC از نوع 1a است. این خروجی برای کنترل هیترها، کنتاکتورها و بارهای مقاومتی مناسب بوده و دارای طول عمر مکانیکی بیش از 5 میلیون بار و طول عمر الکتریکی بیش از 200 هزار بار است.

آلارم‌ها و خروجی‌های هشدار

این مدل مجهز به دو خروجی آلارم مستقل (AL1 و AL2) از نوع رله‌ای با ظرفیت 1 آمپر در 250 ولت AC است. آلارم‌ها شامل آلارم انحرافی بالا و پایین، آلارم حد مطلق بالا و پایین، آلارم قطع سنسور (SBA) و آلارم قطع حلقه کنترلی (LBA) هستند. قابلیت تنظیم هیسترزیس، لچ آلارم و توالی استندبای نیز در این مدل وجود دارد.

نوع کنترل و الگوریتم PID

کنترلر دمای آتونیکس TCN4M-22R از حالت‌های کنترلی ON/OFF، P، PI، PD و PID پشتیبانی می‌کند. پارامترهای کنترلی شامل باند تناسبی از 0.1 تا 999.9 درجه، زمان انتگرال و مشتق از 0 تا 9999 ثانیه و سیکل کنترل از 0.5 تا 120 ثانیه قابل تنظیم هستند. قابلیت Auto Tuning به‌صورت خودکار پارامترهای PID را متناسب با فرآیند تنظیم می‌کند.

نمایشگر و رابط کاربری

نمایشگر دوگانه LED امکان مشاهده هم‌زمان دمای فعلی و مقدار تنظیم‌شده را فراهم می‌کند. نشانگرهای وضعیت خروجی کنترل، آلارم‌ها و Auto Tuning روی پنل جلو قابل مشاهده هستند. کلیدهای کنترلی امکان تنظیم پارامترها، ورود به منوها و ذخیره تنظیمات را به‌سادگی فراهم می‌کنند.

کاربردهای کنترلر دمای آتونیکس AUTONICS TCN4M-22R:

کنترلر دمای آتونیکس AUTONICS TCN4M-22R در صنایع مختلف مورد استفاده قرار می‌گیرد، از جمله:

• صنایع پلاستیک: تنظیم دمای قالب‌گیری و فرآیندهای تزریق پلاستیک.
• صنایع غذایی: کنترل دمای تجهیزات پخت، سردخانه‌ها و بسته‌بندی.
• صنایع شیمیایی: تنظیم دمای فرآیندهای واکنشی و حرارتی.
• صنایع بسته‌بندی: مدیریت دمای تجهیزات بسته‌بندی حرارتی.
• سیستم‌های تهویه مطبوع: تنظیم دمای محیط.

مزایا و دلایل انتخاب کنترلر دمای آتونیکس AUTONICS TCN4M-22R:

• عملکرد سریع و دقیق به دلیل نرخ نمونه‌برداری بالا.
• قابلیت تنظیم آلارم‌های چندگانه برای امنیت بیشتر.
• پشتیبانی از انواع خروجی‌ها و سنسورها برای انعطاف‌پذیری در کاربرد.
• طراحی استاندارد و جمع‌وجور برای صرفه‌جویی در فضای نصب.
• دوام و پایداری بالا در محیط‌های صنعتی.

ساختار مدل‌ها:

مدل TCN4M-22R به صورت زیر کدگذاری شده است:

• TC: سری کنترلر دما.
• N: مدل اقتصادی با نمایشگر LED.
• 4: تعداد ارقام نمایشگر (4 رقم).
• M: سایز استاندارد 72×72 میلی‌متر.
• 22: خروجی آلارم 1 و 2.
• R: خروجی رله.

راهنمای نصب و استفاده کنترلر دمای آتونیکس AUTONICS TCN4M-22R:

• دستگاه را در محیطی با دمای کاری -10 تا 50 درجه سلسیوس نصب کنید.
• سیم‌های ورودی و تغذیه را از خطوط برق ولتاژ بالا دور نگه دارید تا از ایجاد نویز جلوگیری شود.
• از کابل‌های سه سیمه برای سنسورهای RTD استفاده کنید و مطمئن شوید که ضخامت سیم‌ها یکسان باشد.
• دستگاه را از محیط‌های با رطوبت بالا یا میدان‌های مغناطیسی قوی دور نگه دارید.
• پیش از تغییر نوع سنسور یا تنظیمات، دستگاه را خاموش کنید.
