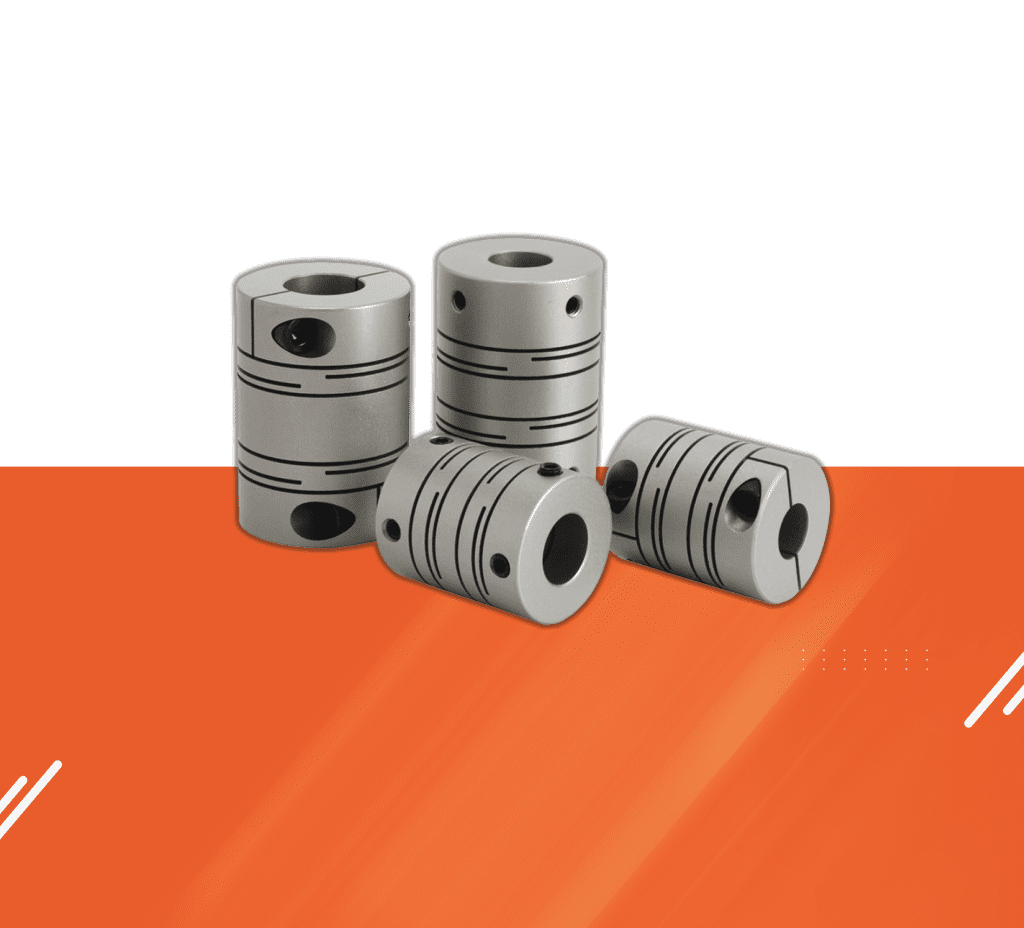

کوپلینگ یا Coupling یکی از کلیدی ترین قطعات مکانیکی در سیستم های انتقال قدرت، اتوماسیون صنعتی و ماشین آلات دوار است. وظیفه اصلی کوپلینگ، اتصال دو شفت (شفت محرک مانند موتور و شفت متحرک مانند پمپ، گیربکس یا انکدر) به یکدیگر به منظور انتقال گشتاور و حرکت دورانی است.

علاوه بر انتقال نیرو، یک کوپلینگ صنعتی استاندارد وظایف مهم دیگری مانند جبران ناهم راستایی های بین دو شفت (شفت ها به ندرت به طور ۱۰۰ درصد هم راستا هستند)، جذب ارتعاشات و ضربه های ناگهانی زمان راه اندازی و جلوگیری از انتقال حرارت و جریان الکتریکی بین موتور و بار را بر عهده دارد. انتخاب نادرست این قطعه می تواند منجر به خرابی زودهنگام بلبرینگ ها، شکستن شفت موتور و آسیب های سنگین به کل سیستم اتوماسیون شود.

در مجموعه تکنیل، انواع کوپلینگ های صنعتی و مینیاتوری از جمله کوپلینگ های انکدر و سروو موتور از برندهای معتبر جهانی مانند DURI (دوری کره جنوبی) و Autonics ارائه می شود. در ادامه این راهنما، با انواع، مشخصات فنی و نکات حیاتی در خرید کوپلینگ آشنا می شویم.

محصولات تکنیل: خرید و قیمت ترانسمیتر دما

کوپلینگ چیست و چه نقشی در صنعت دارد؟

در یک تعریف ساده، کوپلینگ قطعه ای است که دو محور چرخنده را به یکدیگر متصل می کند تا چرخش یکی باعث چرخش دیگری شود. در واقع، کوپلینگ ها نقش واسط انتقال نیرو را در صنایع ایفا می کنند. بدون استفاده از کوپلینگ ها، اتصال مستقیم دو شفت غیر هم راستا به سرعت باعث استهلاک شدید بلبرینگ ها، ایجاد نویز شدید و آسیب به شفت گران قیمت موتورها می شود.

یک کوپلینگ ایده آل باید بتواند انواع ناهم راستایی ها شامل موارد زیر را خنثی کند:

• ناهم راستایی زاویه ای (Angular Misalignment): زمانی که دو شفت با یکدیگر زاویه می سازند.
• ناهم راستایی شعاعی یا موازی (Parallel Misalignment): زمانی که محورهای دو شفت موازی هم هستند اما در یک راستا قرار ندارند.
• ناهم راستایی محوری (Axial Misalignment): جابه جایی در طول شفت ها که معمولا ناشی از انبساط حرارتی یا تنش های کششی است.

انواع کوپلینگ از نظر ساختار و عملکرد

کوپلینگ ها به دو دسته کلی صلب (Rigid) و انعطاف پذیر (Flexible) تقسیم می شوند. هر کدام از این دسته ها برای شرایط کاری متفاوتی طراحی شده اند:

۱. کوپلینگ های صلب (Rigid Couplings)

این مدل ها فاقد هرگونه انعطاف پذیری مکانیکی هستند و هیچ نوع ناهم راستایی را تحمل نمی کنند. از کوپلینگ صلب تنها در شرایطی استفاده می شود که دو شفت به صورت کاملا دقیق و ۱۰۰ درصد هم راستا شده باشند. مزیت اصلی این مدل، انتقال گشتاور بسیار بالا بدون ایجاد کوچک ترین لقی و افت سرعت است. نمونه های پرکاربرد آن شامل کوپلینگ های پوسته ای (Sleeve) و فلنجی است.

۲. کوپلینگ های انعطاف پذیر (Flexible Couplings)

این گروه برای جبران ناهم راستایی های مختلف و جذب ارتعاشات طراحی شده اند. در بدنه این کوپلینگ ها از قطعات لاستیکی، فنر، دیسک های فلزی یا طراحی های مارپیچ استفاده می شود. پرکاربردترین انواع کوپلینگ انعطاف پذیر در اتوماسیون صنعتی عبارتند از:

• کوپلینگ لقمه ای (Jaw Coupling): این کوپلینگ سه تکه شامل دو فک فلزی (معمولا آلومینیومی) و یک رابط ستاره ای شکل پلاستیکی یا لاستیکی به نام اسپایدر (Spider) یا لقمه است. لقمه میانی ضربات را جذب کرده و ارتعاشات را به شدت کاهش می دهد.
• کوپلینگ دیسکی (Disc Coupling): این مدل ها با استفاده از دیسک های فلزی منعطف، ناهم راستایی را بدون هیچ گونه لقی (Zero Backlash) جبران می کنند و در سیستم های دقیق مانند سروو موتورها کاربرد دارند.
• کوپلینگ فنری (Spring / Oldham Coupling): این مدل ها برای مواردی با گشتاور بالا و شوک های ضربه ای سنگین مناسب هستند و فنرهای فولادی در آن ها وظیفه دفع ضربه را دارند.

کوپلینگ انکدر چیست؟

کوپلینگ انکدر به طور خاص برای اتصال شفت انکدر به موتور یا بخش دوار دستگاه طراحی شده است. از آن جایی که انکدر یک تجهیز اندازه گیری بسیار دقیق است و کوچک ترین لقی یا انحراف در شفت می تواند پالس های خروجی را با خطا مواجه کند، کوپلینگ انکدر باید ویژگی های منحصر به فردی داشته باشد.

این کوپلینگ ها معمولا سبک، از جنس آلومینیوم آلیاژی و بدون لقی (Zero Backlash) هستند. کوپلینگ های لقمه ای ظریف و کوپلینگ های دیسکی مینیاتوری پرکاربردترین مدل ها برای انکدر هستند. این قطعات از وارد شدن فشارهای مکانیکی و شوک های حرکتی شفت اصلی به بلبرینگ های ظریف داخل انکدر جلوگیری می کنند و مانع از خرابی این تجهیز گران قیمت می شوند.

مشخصات فنی مهم هنگام خرید کوپلینگ

برای انتخاب و خرید کوپلینگ مناسب، باید پارامترهای فنی زیر را به دقت بررسی کنید:

قطر شفت ها (Bore Sizes)

شفت موتور و شفت دستگاه متصل شونده همیشه هم اندازه نیستند. برای مثال ممکن است نیاز به کوپلینگ با ورودی شفت ۱۰ میلی متر در یک طرف و ۸ میلی متر در طرف دیگر داشته باشید. قطر دقیق شفت ها در دو سمت کوپلینگ باید مشخص باشد.

گشتاور نامی و بیشینه (Torque)

هر کوپلینگ توانایی انتقال مقدار مشخصی از گشتاور (بر حسب نیوتن متر یا Nm) را دارد. در صورت انتخاب مدل ضعیف، کوپلینگ در زیر بار شدید خواهد شکست یا بخش الاستومری آن دفرمه می شود.

سرعت دورانی (RPM)

حداکثر سرعت مجاز دوران کوپلینگ باید از سرعت کارکرد موتور بالاتر باشد. در سرعت های بالا، بالانس بودن کوپلینگ برای جلوگیری از ارتعاشات شدید اهمیت حیاتی پیدا می کند.

روش اتصال به شفت

کوپلینگ ها به روش های مختلفی روی شفت قفل می شوند؛ از جمله اتصال با پیچ مغزی (Set Screw)، اتصال کلمپی (Clamp Type) و یا اتصال از طریق جای خار (Keyway). مدل های کلمپی به دلیل توزیع یکنواخت نیرو روی شفت و عدم آسیب رساندن به آن، در اتوماسیون دقیق بسیار محبوب هستند.

معرفی برندهای معتبر کوپلینگ

کوپلینگ DURI (دوری)

برند DURI ساخت کشور کره جنوبی، یکی از برترین و شناخته شده ترین تولیدکنندگان کوپلینگ های صنعتی و اتوماسیون در بازار جهانی است. این برند به تولید کوپلینگ های بدون لقی با دقت فوق العاده بالا مشهور است که به طور گسترده در صنایع CNC، سروو سیستم ها و انکدرها استفاده می شوند. کیفیت آلیاژ آلومینیوم به کار رفته و پایداری لقمه های پلی اورتان در شرایط دمایی مختلف، کوپلینگ دوری را به انتخابی بی رقیب برای پروژه های حساس تبدیل کرده است.

کوپلینگ Autonics (آتونیکس)

برند کره ای Autonics علاوه بر سنسور و کنترلر، کوپلینگ های انکدر بسیار باکیفیتی را متناسب با شفت انکدرهای خود تولید می کند. این کوپلینگ ها از آلیاژ آلومینیوم با مقاومت بالا ساخته شده و انعطاف پذیری بسیار خوبی در برابر ناهم راستایی های زاویه ای و شعاعی دارند.

محصولات تکنیل: خرید و قیمت اینورتر

جدول مشخصات فنی کوپلینگ کره ای DURI (مدل نمونه)

در جدول زیر مشخصات فنی یکی از مدل های پرکاربرد کوپلینگ برند دوری آورده شده است تا با ساختار مشخصات فنی این تجهیز آشنا شوید:

قیمت کوپلینگ و عوامل تاثیرگذار بر آن

قیمت کوپلینگ بر اساس فاکتورهای متعددی متغیر است. اولین عامل، نوع کوپلینگ است؛ کوپلینگ های دیسکی و بدون لقی مخصوص سروو موتورها به دلیل فناوری ساخت و دقت بالا، قیمت بیشتری نسبت به کوپلینگ های لقمه ای یا صلب ساده دارند. عامل دوم، جنس بدنه و متریال به کار رفته است؛ کوپلینگ های فولادی یا استیل ضد زنگ به دلیل مقاومت در برابر خوردگی و گشتاور بالا، گران تر از مدل های آلومینیومی هستند.

همچنین برند سازنده و اصالت کالا تاثیر مستقیمی بر قیمت دارد. خرید برندهای معتبری مانند DURI کره جنوبی اگرچه هزینه اولیه بیشتری دارد، اما با کاهش استهلاک موتور و انکدر، در طولانی مدت هزینه های نگهداری را به شدت کاهش می دهد. در فروشگاه تکنیل، ما انواع کوپلینگ های اورجینال را با بهترین قیمت و ضمانت کیفیت ارائه می کنیم.

مزایای استفاده از کوپلینگ های انعطاف پذیر استاندارد

• کاهش چشمگیر بارهای شعاعی و محوری روی یاتاقان های موتور
• جلوگیری از شکستن شفت ها در اثر ناهم راستایی های ناگزیر در نصب
• مستهلک کردن شوک های حرکتی و ضربه های ناشی از استارت-استاپ ناگهانی
• کاهش صدای کارکرد سیستم مکانیکی (نویز صوتی کمتر)
• عدم نیاز به روان کاری در مدل های مجهز به رابط های الاستومری
• نصب و تعویض آسان و سریع قطعات واسط (مانند لقمه ها) بدون نیاز به جابه جایی کل سیستم

محصولات تکنیل: خرید و قیمت ترانسمیتر فشار

راهنمای خرید کوپلینگ مناسب

برای خرید کوپلینگ مناسب، مراحل زیر را دنبال کنید:

1. محاسبه گشتاور: گشتاور نامی موتور خود را به دست آورید و با اعمال ضریب اطمینان (معمولا ۱.۵ تا ۲ برابر برای بارهای ضربه ای)، گشتاور کوپلینگ را انتخاب کنید.
2. اندازه گیری قطر شفت ها: قطر شفت خروجی موتور و شفت ورودی دستگاه را با کولیس اندازه بگیرید.
3. بررسی میزان ناهم راستایی: اگر شفت ها ناهم راستایی زیادی دارند، از مدل های انعطاف پذیرتر مانند کوپلینگ های لقمه ای با اسپایدر نرم تر استفاده کنید.
4. تعیین دقت مورد نیاز: در صورتی که کاربری شما موقعیت یابی دقیق (مانند محورهای CNC) است، حتما کوپلینگ های بدون لقی (Zero Backlash) دیسکی یا کلمپی دوری را انتخاب کنید.

جمع بندی

کوپلینگ (Coupling) یکی از حیاتی ترین قطعات در اتصالات مکانیکی دوار است که وظیفه انتقال گشتاور، جبران ناهم راستایی ها و حفاظت از موتور و تجهیزات گران قیمت را بر عهده دارد. انتخاب یک کوپلینگ باکیفیت و متناسب با مشخصات فنی سیستم، تضمین کننده طول عمر و کارکرد بدون نویز ماشین آلات شماست.

جهت دریافت مشاوره فنی، استعلام قیمت کوپلینگ و خرید مدل های اورجینال برندهای DURI و Autonics، با کارشناسان فروش تکنیل در ارتباط باشید تا بهترین گزینه را متناسب با نیاز پروژه تان به شما معرفی کنند.

محصولات تکنیل: خرید و قیمت انکودر

سوالات متداول درباره کوپلینگ

۱. تفاوت کوپلینگ بدون لقی (Zero Backlash) با کوپلینگ های معمولی چیست؟

کوپلینگ های بدون لقی به گونه ای طراحی شده اند که هیچ گونه تاخیر یا بازی حرکتی در زمان تغییر جهت چرخش ندارند. این ویژگی برای سیستم های کنترل موقعیت دقیق مانند سروو موتورها و دستگاه های CNC الزامی است.

۲. چرا اسپایدر یا لقمه پلاستیکی کوپلینگ پس از مدتی خرد می شود؟

این موضوع معمولا به دلیل ناهم راستایی بیش از حد مجاز شفت ها، وجود لرزش های شدید فراتر از توان کوپلینگ، دمای کاری بسیار بالا و یا استفاده از لقمه های غیر اورجینال رخ می دهد.

۳. آیا می توان از کوپلینگ آلومینیومی برای بارهای سنگین استفاده کرد؟

خیر، کوپلینگ های آلومینیومی بیشتر برای بارهای سبک تا متوسط، سیستم های دقیق و سرعت های بالا مناسب هستند. برای بارهای سنگین و گشتاورهای بزرگ صنعتی باید از کوپلینگ های چدنی یا فولادی استفاده شود.

۴. کوپلینگ کلمپی چه مزیتی نسبت به مدل پیچ مغزی دارد؟

مدل های کلمپی با سفت شدن دور شفت، نیرو را به صورت یکنواخت توزیع می کنند و مانع از زخمی شدن یا تغییر شکل شفت موتور می شوند. همچنین در برابر لرزش ها پایداری بسیار بیشتری دارند.

۵. چه زمانی باید لقمه میانی کوپلینگ لقمه ای را تعویض کرد؟

هر زمان که در بازرسی های دوره ای متوجه تغییر شکل، ترک خوردگی، خشک شدن یا لقی در لقمه پلاستیکی شدید، باید برای جلوگیری از آسیب به فک های فلزی، آن را تعویض کنید.
