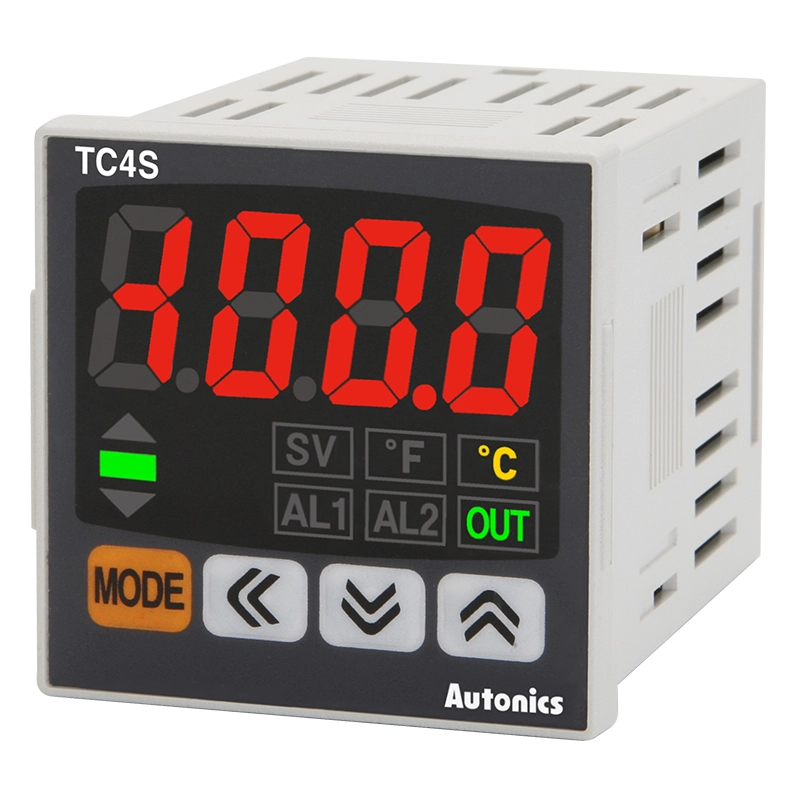

کنترلر دما کنترلر دما آتونیکس AUTONICS TC4S-24R یکی از مدل‌های جمع‌وجور، کاربردی و اقتصادی سری TC4 آتونیکس است که برای کنترل دقیق دما در تابلوهای صنعتی کوچک، دستگاه‌های کم‌حجم و سیستم‌های کنترلی با فضای محدود طراحی شده است. این مدل با خروجی رله‌ای مطمئن، نمایشگر خوانا و کنترل PID دقیق، انتخابی مناسب برای کاربردهای عمومی صنعتی است.

مشخصات فنی کنترلر دما آتونیکس TC4S-24R

ویژگی‌های اصلی محصول: کنترلر دمای آتونیکس مدل TC4S-24R یکی از محصولات سری TC است که به‌منظور کنترل دقیق دما در کاربردهای صنعتی طراحی شده است. این کنترلر با بهره‌گیری از الگوریتم PID، نرخ نمونه‌برداری سریع 100 میلی‌ثانیه و قابلیت پشتیبانی از خروجی‌های رله و SSR، عملکرد دقیق و پایداری را در کنترل دما تضمین می‌کند.

ویژگی‌ها و قابلیت‌ها:

• نرخ نمونه‌برداری: 100 میلی‌ثانیه.
• خروجی‌های متنوع:
  • رله: 250 ولت AC، 3 آمپر.
  • SSR: 12 ولت DC، حداکثر جریان 20 میلی‌آمپر.
• الگوریتم کنترل: PID (کنترل تناسبی، انتگرالی و مشتقی) به همراه تنظیمات ON/OFF.
• پشتیبانی از انواع سنسورهای دما:
  • RTD: Pt100 و Cu50.
  • ترموکوپل: K، J، L.
• قابلیت تنظیم آلارم مستقل: شامل دو خروجی آلارم (AL1 و AL2).
• نمایشگر LED با وضوح بالا: مقادیر PV (دما فعلی) به رنگ قرمز و SV (دما تنظیم‌شده) به رنگ سبز نمایش داده می‌شود.
• طراحی فشرده: مناسب برای نصب در فضاهای محدود با ابعاد استاندارد DIN W48×H48 میلی‌متر.
• ابعاد: 48x48x64.5 میلی‌متر.
• ولتاژ تغذیه: 100 تا 240 ولت AC (فرکانس 50/60 هرتز).
• مصرف توان: حداکثر 5 ولت آمپر.
• دقت نمایش: ±0.5% یا ±1 درجه سانتی‌گراد.
• دمای کاری: -10 تا 50 درجه سانتی‌گراد.
• عمر رله: بیش از 200,000 سیکل الکتریکی و 5,000,000 سیکل مکانیکی.
• وزن: حدود 97 گرم.

تغذیه و مصرف انرژی

کنترلر دما آتونیکس TC4S-24R با تغذیه 24VAC یا 24–48VDC کار می‌کند. محدوده ولتاژ مجاز 90 تا 110 درصد ولتاژ نامی بوده و مصرف توان حداکثر 5VA در حالت AC و 3W در حالت DC است. این مصرف پایین انرژی باعث عملکرد پایدار کنترلر حتی در سیستم‌های با منبع تغذیه محدود می‌شود.

ورودی سنسورهای دما

کنترلر دما آتونیکس TC4S-24R از ورودی‌های دمایی پرکاربرد پشتیبانی می‌کند؛ شامل:

• RTD: DPt100Ω و Cu50Ω (حداکثر مقاومت سیم 5Ω برای هر رشته)

• ترموکوپل: K (CA)، J (IC)، L (IC)

این تنوع ورودی‌ها باعث می‌شود کنترلر در کاربردهای مختلف صنعتی با سنسورهای معمولی دما قابل استفاده باشد.

دقت اندازه‌گیری و سرعت پاسخ

دقت نمایش برای RTD در دمای محیط (23±5°C) برابر ±0.5٪ مقدار PV یا ±1°C (هرکدام بزرگ‌تر باشد) است. برای ترموکوپل نیز دقت ±0.5٪ مقدار PV یا ±2°C لحاظ شده است. دوره نمونه‌برداری 100 میلی‌ثانیه باعث پاسخ‌دهی سریع و کنترل پایدار دما در فرآیندهای صنعتی می‌شود.

خروجی کنترلی رله‌ای

کنترلر دما آتونیکس TC4S-24R دارای خروجی رله‌ای (1a) با ظرفیت 3 آمپر در 250VAC می‌باشد. این خروجی برای کنترل هیترها، کنتاکتورها و بارهای مقاومتی سبک تا متوسط مناسب است و طول عمر بالایی دارد.

خروجی آلارم

کنترلر دما آتونیکس TC4S-24R دارای یک خروجی آلارم (Alarm) از نوع رله‌ای با ظرفیت 1 آمپر در 250VAC است. حالات آلارم شامل آلارم انحرافی، آلارم حد مطلق، آلارم قطع سنسور (SBA) و آلارم قطع حلقه (LBA) هستند. هیسترزیس آلارم نیز قابل تنظیم است.

روش‌های کنترلی

کنترلر دما آتونیکس TC4S-24R از روش‌های کنترلی ON/OFF، P، PI، PD و PID پشتیبانی می‌کند. پارامترهای PID مانند باند تناسبی، زمان انتگرال و زمان مشتق به‌صورت کامل قابل تنظیم هستند. قابلیت Auto Tuning نیز برای تنظیم خودکار ضرایب PID در دسترس می‌باشد.

کاربردهای کنترلر دما آتونیکس TC4S-24R

• صنایع پلاستیک: کنترل دمای فرآیندهای قالب‌گیری تزریقی.
• صنایع غذایی: مدیریت دمای تجهیزات پخت و فرآوری.
• صنایع شیمیایی: تنظیم دمای واکنش‌های شیمیایی حساس.
• صنایع فلزات: کنترل دمای کوره‌ها و فرآیندهای حرارتی.
• سیستم‌های تهویه مطبوع: تنظیم دمای محیط در سیستم‌های سرمایشی و گرمایشی.

مزایا و دلایل انتخاب کنترلر دما آتونیکس TC4S-24R

• عملکرد سریع و دقیق به دلیل نرخ نمونه‌برداری بالا.
• طراحی کوچک و سبک برای نصب در فضاهای محدود.
• پشتیبانی از انواع سنسورها و کاربردهای صنعتی متنوع.
• طول عمر بالای رله و قطعات داخلی.
• تنظیمات آسان و نمایشگر واضح برای استفاده بهینه.

راهنمای نصب و استفاده کنترلر دما آتونیکس TC4S-24R

• دستگاه را در محیطی با دمای کاری -10 تا 50 درجه سانتی‌گراد نصب کنید.
• برای اتصال سنسورهای RTD، از کابل‌های سه‌سیمه با ضخامت یکسان استفاده کنید.
• دستگاه را دور از منابع نویز الکترومغناطیسی یا تجهیزات تولید حرارت زیاد نصب کنید.
• پیش از تغییر تنظیمات یا نوع سنسور، دستگاه را خاموش کنید.
