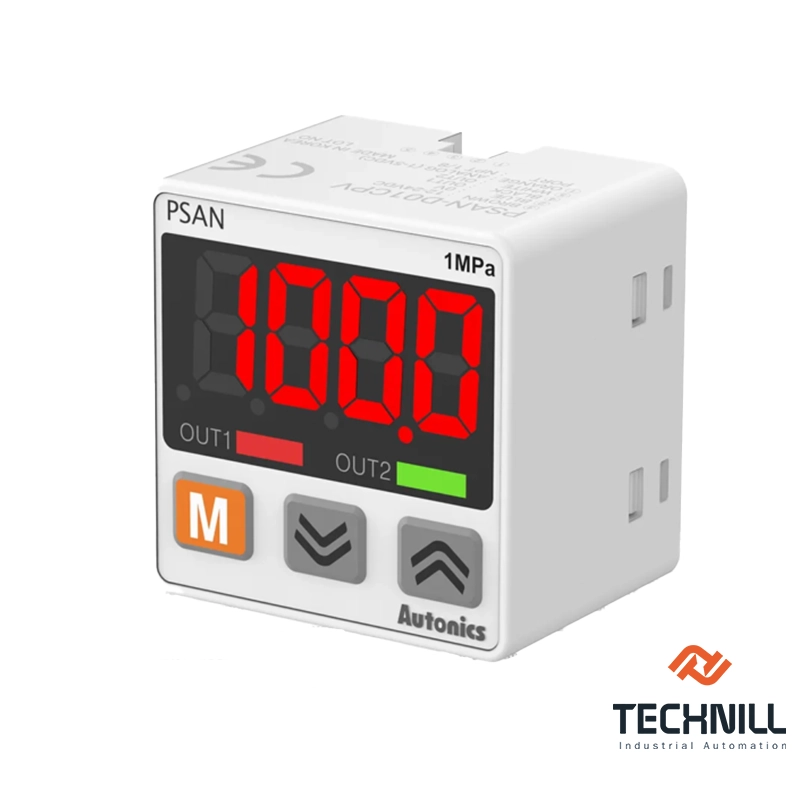

سنسور فشار آتونیکس سری PSAN؛ ابزار دقیق کنترل فشار با نمایشگر دیجیتال

سنسور فشار آتونیکس سری PSAN یک سنسور فشار دیجیتال با نمایشگر 7 سگمنتی است که برای اندازه گیری فشار گازها، مایعات و روغن های غیرخورنده طراحی شده است. این سری با پوشش بازه فشار از خلا تا 1000 کیلوپاسکال، خروجی سوئیچی0 کیلوپاسکال، خروجی سوئیچی مقیاس، یکی از پرکاربردترین ابزارهای کنترل فشار در خطوط اتوماسیون صنعتی به شمار می رود.

در این صفحه تکنیل، مکانیزم کار سنسور فشار PSAN، تفاوت مدل های فشار مثبت، منفی و ترکیبی، نحوه خواندن کد مدل، سیم بندی استاندارد، نکات نصب و خطاهای رایج راه اندازی به صورت کامل پوشش داده شده است تا انتخاب مدل متناسب با فرآیند شما بدون بازگشت از خرید انجام شود.

سنسور فشار آتونیکس چیست و چگونه کار میکند

سنسور فشار آتونیکس PSAN در واقع یک پرشر سوییچ دیجیتال است؛ یعنی علاوه بر سنجش فشار، مقدار اندازه گیری شده را روی نمایشگر LED چهار و نیم رقمی نشان می دهد و در صورت عبور فشار از آستانه تنظیم شده، یک خروجی رله مانند از نوع کلکتور باز فعال می کند. المان حسگر داخلی از نوع پیزورزیستیو است که تغییر فشار وارده بر دیافراگم را به سیگنال الکتریکی تبدیل می کند و برد داخلی پس از تقویت و خطی سازی، آن را به واحد فشار انتخابی (kPa، MPa، bar، psi و mmHg) تبدیل نمایش می دهد.

تفاوت اصلی این محصول با گیج های مکیل نمایش می دهد.

تفاوت اصلی این محصول با گیج های مک کلید روی بدنه، نقطه فرمان (Preset)، هیسترزیس، زمان پاسخ (2.5 تا 1000 میلی ثانیه) و مدهای کاری خروجی را تعیین می کند. عملکردهای کمکی خروجی را تعیین می کند. عملکردهای کمکی/Min، ضدچشمی Chattering و تابع Auto Shift در مدل های مجهز به ورودی خارجی، امکان تطبیق سنسور با فرآیندهای متغیر را فراهم می کنند. این قابلیت ها باعث می شود PSAN نه تنها یک سنسور، بلکه یک واحد کنترلی کوچک در سطح خط تولید باشد.

خروجی کنترلی از نوع NPN یا PNP کلکتور باز با حداکثر ولتاژ بار 30 ولت DC و جریان بار 100 میلی آمپر عرضه می شود و مدار محافظ اتصال کوتاه (OCP) روی خروجی تعبیه شده است؛ هرچند طبق دیتاشیت، اتصال مستقیم خروجی به ترمینال تغذیه یا بار خازنی مجاز نیست.

پوشش محدوده فشار: فشار مثبت، منفی و ترکیبی

اولین گام در انتخاب سنسور فشار آتونیکس، تعیین نوع فشار فرآیند است. سری PSAN در چهار خانواده بازه عرضه می شود و انتخاب اشتباه بین این خانواده ها رایج ترین خطای خرید است:

فشار استاتیکی یا مثبت با کد 01 بازه 0.0 تا 100.0 کیلوپاسکال را پوشش می دهد و برای خطوط پنوماتیک با فشار کاری پایین مناسب است. کد 1 بازه 0 تا 1000 کیلوپاسکال را اندازه گیری می کند که رایج ترین مدل برای خطوط هوای کارخانه و سیستم های هیدرولیک سبک است. کد V01 مخصوص فشار منفی یا خلا است و بازه 0.0 تا 101.3- کیلوپاسکال را پوشش می دهد؛ کاربرد اصلی آن مکش پمپ های خلا، تجهیزاتvacuum pick and place و اندازه گیری مکش فیلترهاست. کد C01 یا فشار ترکیبی (Compound) بازه 101.3- تا 100.0 کیلوپاسکال را می سنجد و در فرآیندهایی که هم فشار و هم مکش دارند، مثل برخی خطوط بسته بندی و سیستم های تنفس مخازن، استفاده می شود.

نکته فنی مهم این است که بازه نمایش و تنظیم کمی فراتر از بازه نامی است؛ مثلا مدل 1000 کیلوپاسکالی تا 1100 کیلوپاسکال قابل نمایش است، اما حداکثر فشار مجاز دو برابر فشار نامی تعریف شده و مدل های پنوماتیک تنها تا 1.5 برابر فشار نامی را تحمل می کنند. بنابراین همیشه باید فشار کاری نرمال سیستم زیر 70 درصد بازه نامی انتخاب شود تا هم دقت حفظ شود و هم عمر سنسور طولانی بماند.

محصولات ما: کوپلینگ

تفکیک سری های پنوماتیک و فلویید و راهنمای انتخاب مدل

دومین محور انتخاب در سنسور فشار آتونیکس PSAN، نوع سیال و محل پورت است. دیتاشیت رسمی دو خانواده تعریف می کند: نوع پنوماتیک (Pneumatic) فقط برای هوا و گازهای غیرخورنده است و پورت آن از برنج آبکاری نیکل ساخته شده؛ نوع فلویید (Fluid) علاوه بر گاز، مایعات و روغن هایی را می پذیرد که فولاد زنگ نزن 316L را نخورند و پورت آن از SUS304 یا SUS316L است. اگر محیط کاری رطوبت یا قطرات روغن دارد، انتخاب مدل فلویید اجباری است.

کد مدل PSAN را می توان مانند یک شناسنامه خواند. حرف اول محل سیال و پورت را مشخص می کند: بدون حرف یعنی پنوماتیک با پورت عقب، D یعنی پنوماتیک با پورت پایین، B یعنی فلویید با پورت عقب و L یعنی فلویید با پورت پایین. عدد بعدی نوع و بازه فشار (01، 1، V01 یا C01) است. حرف C به معنای نوع کانکتوری است و نبود آن یعنی کابلی. حرف بعدی نوع خروجی است که نبود آن NPN و حرف P یعنی PNP. سپس حرف گزینه ای می آید: V خروجی آنالوگ ولتاژ 1 تا 5 ولت، A خروجی جریان ولت، A خروجی جریان H ورودی خارجی برای توابع Auto Shift. در انتها نوع رزو پورت ذکر می شود که گزینه های R1/8، Rc1/8 و NPT1/8 برای هر دو خانواده و 7/16-20UNF و 9/16-18UNF فقط برای نوع فلویید موجودند.

نکته خرید: درجه حفاظت به نوع اتصال وابسته است. مدل های کابلی IP65 و مدل های کانکتوری IP40 هستند؛ بنابراین در محیط های گرد و غباری یا با پاشش آب، مدل کابلی باید انتخاب شود.

مشخصات فنی سنسور فشار آتونیکس سری PSAN

جدول زیر مشخصات فنی سنسور فشار آتونیکس سری PSAN را بر اساس دیتاشیت رسمی Autonics نشان می دهد.

مشخصات مقدار بازه فشار منفی تا 101.3- / مثبت 100 و 1000 / ترکیبی 101.3- تا 100 kPa سیالگاز (پنوماتیک) / مایع و روغن با پورت استیل 316L (فلویید) دقتحداکثر 0.5-± درصد F.S (0 تا 50 درجه) تغذیه 12 تا 24 VDC، حداکثر 50 mA خروجی NPN یا PNP کلکتور باز (اختیاری: آنالوگ) زمان پاسخ 2.5 تا 1000 میلی ثانیه درجه حفاظت IP65 کابلی / IP40 کانکتوری دمای کاری 10- تا 50+ درجه سلسیوس عایقی حداقل 50 مگا اهم با 500 VDC اتصال سیال R1/8، Rc1/8، NPT1/8 کابل 5 سیمه، 2 یا 3 متر بدنه PC / PA6 یا PBT+GF15% وزن حدود 80 تا 90 گرم.

محصولات ما: اینورتر

سیم بندی و رنگ بندی کابل سنسور PSAN

سنسور فشار PSAN با کابل 5 سیمه عرضه می شود و رنگ بندی استاندارد آن مطابق جدول زیر است. خطای رایج در نصب، جابه جایی سیم خروجی دوم (OUT2) با سیم ورودی گزینه ای (Orange) در مدل های فاقد ورودی خارجی است؛ در مدل هایی که خروجی آنالوگ یا ورودی خارجی ندارند، سیم نارنجی باید ایزوله و رها شود.

رنگ سیموظیفهقهوه ایتغذیه مثبت +Vآبیتغذیه منفی 0Vمشکیخروجی کنترل OUT1سفیدخروجی کنترل OUT2 یا خروجی آنالوگنارنجیورودی/خروجی گزینه ای (External input / Option)

در مدل NPN بار بین ترمینال مثبت تغذیه و سیم مشکی قرار می گیرد و در مدل PNP بار بین سیم مشکی و ترمینال منفی. طبق دیتاشیت، مدار محافظ جریان زیفی. طبق دیتاشیت، مدار محافظ جریان زی کوتاه دائمی وجود ندارد، پس اتصال مستقیم خروجی به تغذیه یا بار خازنی ممنوع است. کابل کشی باید تا حد امکان کوتاه و دور از کابل های قدرت انجام شود تا نویز القایی نمایشگر را مختل نکند؛ حداکثر کشش مجاز کابل 30 نیوتن است و در صورت استفاده از منبع سوئیچینگ، ترمینال Frame Ground آن باید زمین شود.

کاربردهای سنسور فشار آتونیکس در صنعت

در عمل، بیشترین تقاضای سنسور فشار آتونیکس PSAN از این بخش های صنعتی می آید:

• کنترل فشار هوای کارخانه در خطوط پنوماتیک و مانیتورینگ افت فشار شبکه هوای فشرده
• نظارت بر فشار روغن و هیدرولیک در پمپ ها، پرس ها و ماشین ابزار
• مانیتورینگ خلاء در پمپ های خلا، لیفتینگ وکیوم و سیستم های pick and place رباتیک
• کنترل فشار هوا و بخار در خطوط تولید و بسته بندی صنایع غذایی و دارویی
• پایش فشار خطوط فرآیندی صنایع شیمیایی با سیالات غیرخورنده
• کنترل فشار لاستیک و تجهیزات تست در خطوط مونتاژ خودرو

در تمام این کاربردها، نمایشگر دیجیتال اجازه می دهد اپراتور بدون ابزار کمکی فشار لحظه ای را ببیند و خروجی سوئیچی به صورت خودکار PLC یا شیر برقی را فرمان می دهد؛ به همین دلیل PSAN جایگزین مناسب ترکیب گیج + کلید ف کلید فانیکی است.

محصولات ما: ترانسمیتر فشار

نکات نصب و خطاهای رایج در راه اندازی

نصب صحیح، تفاوت بین یک سنسور دقیق و یک سنسور دردسرساز را تعیین می کند. پورت سنسور باید با آچار روی فلنج پارچه بندی شود؛ گشتاور مجاز بستن 10 نیوتن متر است و اگر بدنه پلاستیکی با آچار سفت شود، دچار تنش مکانیکی و خطای اندازه گیری می شود. حین بستن، بدنه نباید بچرخد.

خطاهای رایج راه اندازی عبارتند از: استفاده از مدل پنوماتیک برای سیال مایع که به نفوذ مایع به حسگر و خرابی دائمی منجر می شود؛ کارکرد در دمای بالای 50 درجه یا مجاورت منابع حرارتی که دقت را خارج از محدوده 0.5 درصد می برد؛ نصب در معرض گرد و غبار با مدل کانکتوری IP40 به جای مدل کابلی IP65؛ اتصال خروجی به بار خازنی بدون رله واسط؛ و عدم درنظر گرفتن زمان 3 ثانیه ای گرم شدن سنسور پس از وصل تغذیه که باعث نمایش نادرست در لحظه راه اندازی می شود.

پس از نصب، توصیه می شود تابع تنظیم صفر (Zero point adjustment) در حالت بدون فشار خارجی اجرا شود تا خطای انحراف اولیه حذف شود. در فرآیندهای با فشار متغیر تدریجی، فعال کردن Auto Shift روی مدل های دارای ورودی خارجی، نقطه فرمان را با فشار مرجع جدید همگام نگه می دارد و از آلارم های کاذب جلوگیری می کند.

قیمت و عوامل موثر بر خرید سنسور فشار آتونیکس

قیمت سنسور فشار آتونیکس PSAN تابع مستقیم کد مدل است و بین دو مدل با ظاهر یکسان میابع مستقیم کد مدل است و بین دو مدل با ظاهر یکسان میتند از: بازه و نوع فشار (مدل 1000 کیلوپاسکالی معمولا گران تر از 100 کیلوپاسکالی است)، نوع سیال (مدل فلویید با پورت استیل گران تر از پنوماتیک است)، نوع خروجی و گزینه ها (مدل PNP و مدل های دارای خروجی آنالوگ 4 تا 20 میلی آمپر یا ورودی خارجی قیمت بالاتری دارند) و در نهایت نوع اتصال کانکتوری یا کابلی.

برای خرید مطمئن، این چک لیست را قبل از سفارش مرور کنید:

قبل از سفارش مرور کنید:

• منفی یا ترکیبی) و حداکثر فشار کاربری سیستم
• تعیین سیال (هوای خشک یا مایع/روغن) و انتخاب خانواده پنوماتیک یا فلویید
• انتخاب NPN یا PNP مطابق ورودی کارت PLC موجود
• انتخاب کابلی برای محیط گرد و غباری و مرطوب (IP65)
• تطابق رزو پورت (R1/8، Rc1/8 یا NPT1/8) با اتصالات موجود

تکنیل تمام مدل های سری PSAN را با ضمانت اصالت کالا، 12 ماه گارانتی و پشتیبانی کارشناسان ابزار دقیق عرضه می کند. به دلیل نوسان ارز، قیمت لحظه ای و موجودی هر مدل باید از کارشناسان تکنیل استعلام شود؛ مشاوره قبل از خرید برای انتخاب دقیق کد مدل رایگان است و ارسال به سراسر کشور و امکان تحویل حضوری در لاله زار تهران فراهم است.

جمع بندی

سنسور فشار آتونیکس سری PSAN ترکیبی از سنجش دقیق فشار، نمایشگر دیجیتال و خروجی سوئیچی قابل برنامه ریزی است که جایگزین هوشمندتری برای گیج و کلید فشار مکانیکی در خطوط پنوماتیک، هیدرولیک و فرآیندی محسوب می شود. کلید موفقیت در استفاده از این محصول، انتخاب درست بین چهار بازه فشار، دو خانواده پنوماتیک و فلویید و دو نوع خروجی NPN و PNP بر اساس سیال و ساختار کنترل شماست. کارشناسان تکنیل با تحلیل دیتاشیت رسمی Autonics، مدل دقیقا متناسب با فرآیند شما را پیشنهاد می دهند و محصول با ضمانت اصالت و 12 ماه گارانتی به دست شما می رسد.

محصولات ما: ترانسمیتر دما

سوالات متداول سنسور فشار آتونیکس

1. تفاوت مدل PSAN پنوماتیک و فلویید در چیست؟

مدل پنوماتیک فقط برای هوا و گاز غیرخورنده با پورت برنجی است، اما مدل فلویید با پورت استنلس استیل 304 یا 316L برای مایعات و روغن های غیرخورنده هم قابل استفاده است. تشخیص این دو از کد مدل (B یا L برای فلویید) ممکن است.

2. آیا PSAN فشار منفی هم اندازه گیری می کند؟

بله. مدل V01 بازه 0 تا 101.3- کیلوپاسکال و مدل ترکیبی C01 بازه 101.3- تا 100.0 کیلوپاسکال را پوشش می دهند و برای کاربردهای خلاء مناسب هستند.

3. خروجی سنسور را به PLC چگونه وصل کنم؟

سیم قهوه ای به +24 ولت، آبی به صفر ولت و سیم مشکی (OUT1) به ورودی دیجیتال کارت PLC وصل می شود. اگر کارت ورودی از نوع Sinking است NPN و اگر Sourcing است PNP انتخاب کنید.

4. درجه حفاظت PSAN چقدر است و برای محیط مرطوب کدام مدل بخرم؟

مدل های کابلی IP65 و مدل های کانکتوری IP40 هستند. برای محیط با گرد و غبار یا پاشش آب حتما مدل کابلی انتخاب شود.

5. دقت سنسور در دمای پایین چگونه تغییر می کند؟
