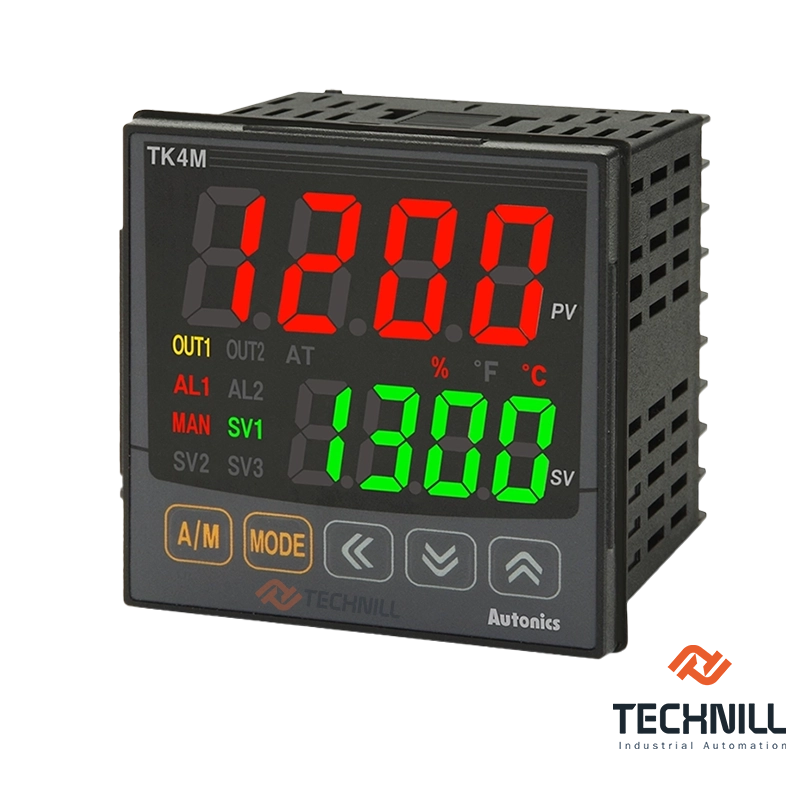

ترموستات آتونیکس TK4M-B4RC : معرفی، مشخصات فنی و ویژگی‌ها

ترموستات آتونیکس TK4M-B4RC یک دستگاه پیشرفته و دقیق است که برای کنترل دما در انواع مختلف فرآیندهای صنعتی طراحی شده است. این مدل از سری TK4M آتونیکس Autonics ، با قابلیت‌های منحصر به فرد خود، از ورودی‌های مختلف مانند RTD و ترموکوپل‌ها پشتیبانی می‌کند و توانایی کنترل دقیق دما را در شرایط مختلف صنعتی فراهم می‌آورد. این دستگاه دارای ویژگی‌های متنوعی از جمله کنترل PID، ورودی‌های آنالوگ، و قابلیت اتصال به سیستم‌های اتوماسیون از طریق RS485 است که آن را به گزینه‌ای ایده‌آل برای محیط‌های نیازمند دقت بالا و پاسخ سریع تبدیل کرده است.

مشخصات فنی ترموستات آتونیکس TK4M-B4RC

منبع تغذیه

کنترلر دما آتونیکس TK4M-B4RC به وسیله 100-240 VAC، 50/60Hz تغذیه می‌شود. این دستگاه به گونه‌ای طراحی شده است که با محدوده ولتاژ گسترده‌ای قابل استفاده است و در شرایط مختلف صنعتی می‌تواند عملکرد مطلوبی داشته باشد. حداکثر مصرف توان این دستگاه 6 VA است.

ورودی‌ها

کنترلر TK4M-B4RC از ورودی‌های RTD و ترموکوپل‌ها پشتیبانی می‌کند و قادر است انواع مختلف حسگرها را در فرآیندهای کنترل دما پشتیبانی نماید. این ورودی‌ها شامل:

• ترموکوپل‌ها: مدل‌های K, J, E, T, N, U, R, S, B, C, G و همچنین مدل Platinel II.

• RTD: شامل انواع JPt100Ω، DPt50Ω، Cu50Ω، Cu100Ω و Nickel120Ω می‌باشد.
  علاوه بر این، ورودی‌های آنالوگ از جمله ولتاژهای 0-100mV، 0-5V، 1-5V، 0-10V و جریان‌های 0-20mA و 4-20mA نیز توسط این کنترلر پشتیبانی می‌شود. این ویژگی باعث می‌شود تا دستگاه به طور گسترده‌ای در صنایع مختلف با نیازهای متنوع قابل استفاده باشد.

دقت اندازه‌گیری و نمایش

این مدل دارای دقت اندازه‌گیری بالایی است:

• برای RTD: در دمای اتاق (23±5°C) دقت نمایش ±0.3% یا ±1°C (بالاترین مقدار انتخابی)، و در دماهای خارج از این بازه، ±0.5% یا ±2°C خواهد بود.

• برای ترموکوپل‌ها: در دمای اتاق دقت نمایش ±0.3% یا ±1°C، و برای دماهای خارج از بازه اتاق، ±0.5% یا ±2°C خواهد بود.
  دقت بالا در نمایش دما به کنترل دقیق فرآیندها کمک می‌کند و این ویژگی برای کاربردهای صنعتی و آزمایشگاهی که نیاز به دقت دارند، ضروری است.

خروجی‌ها

کنترلر TK4M-B4RC از خروجی‌های مختلفی برای کنترل دما استفاده می‌کند:

• خروجی رله (Relay Output): رله 250VAC 3A که برای کنترل بارهای صنعتی و سیستم‌های تولیدی مناسب است.

• خروجی SSR: قابلیت انتخاب خروجی SSR با ولتاژ 11VDC±2V و حداکثر 20mA برای درایوهای SSR.

• خروجی آلارم (Alarm Output): دو خروجی رله‌ای 250VAC 3A برای هشدارهای مختلف در صورت بروز مشکلات یا تغییرات غیرعادی در دما.

روش‌های کنترل

ترموستات آتونیکس TK4M-B4RC قابلیت استفاده از روش‌های کنترل PID را دارد. این دستگاه به شما اجازه می‌دهد که با توجه به نیاز فرآیند خود از ON/OFF، PID و انواع مختلف دیگر تنظیمات برای کنترل دما استفاده کنید.

• کنترل PID: این ویژگی به شما کمک می‌کند تا تنظیمات دقیق‌تری برای فرآیندهای کنترل دما انجام دهید. به علاوه، تنظیم خودکار PID (Auto-Tuning) به طور خودکار تنظیمات PID را به بهترین نحو برای هر شرایط دمایی بهینه‌سازی می‌کند.

• کنترل همزمان گرمایش و سرمایش: در برخی مدل‌ها، این کنترلر قابلیت کنترل گرمایش و سرمایش را به طور همزمان دارد که آن را برای کاربردهایی مانند سیستم‌های HVAC و فرآیندهای صنعتی خاص ایده‌آل می‌کند.

پارامترهای کنترلی قابل تنظیم

این مدل دارای چندین پارامتر کنترلی است که می‌توان آن‌ها را به دلخواه تنظیم کرد:

• پهنای باند تناسبی (Proportional Band): از 0.1 تا 999.9 درجه سانتی‌گراد قابل تنظیم است.

• زمان انتگرال (Integral Time): از 0 تا 9999 ثانیه.

• زمان مشتق (Derivative Time): از 0 تا 9999 ثانیه.

• کنترل دوره‌ای (Control Period): این پارامتر از 0.1 تا 120.0 ثانیه قابل تنظیم است و تأثیر زیادی بر سرعت واکنش سیستم دارد.

شرایط محیطی و نصب ترموستات آتونیکس TK4M-B4RC

• دمای کارکرد: از -10 تا 50 درجه سانتی‌گراد.

• رطوبت محیطی: 35 تا 85 درصد بدون تراکم یا یخ‌زدگی.

• درجه حفاظت: پنل جلویی دستگاه دارای درجه حفاظت IP65 است که آن را در برابر گرد و غبار و پاشش آب محافظت می‌کند.

• نصب: نصب این دستگاه بر روی ریل DIN به راحتی انجام می‌شود که برای استفاده در تابلوهای برق صنعتی مناسب است.

ویژگی‌های اضافی

• تشخیص قطع حسگر (Sensor Break Alarm): این ویژگی زمانی که حسگر به طور غیرمنتظره قطع شود، هشدار می‌دهد.

• تشخیص قطع حلقه (Loop Break Alarm): این ویژگی در صورت بروز مشکلات در حلقه کنترل دما هشدار می‌دهد.

• ارتباطات RS485 (Modbus RTU): این دستگاه قابلیت ارتباط با دیگر سیستم‌ها و دستگاه‌ها را از طریق RS485 و پروتکل Modbus RTU فراهم می‌کند. این ویژگی برای استفاده در سیستم‌های اتوماسیون صنعتی و نظارت از راه دور بسیار مفید است.
