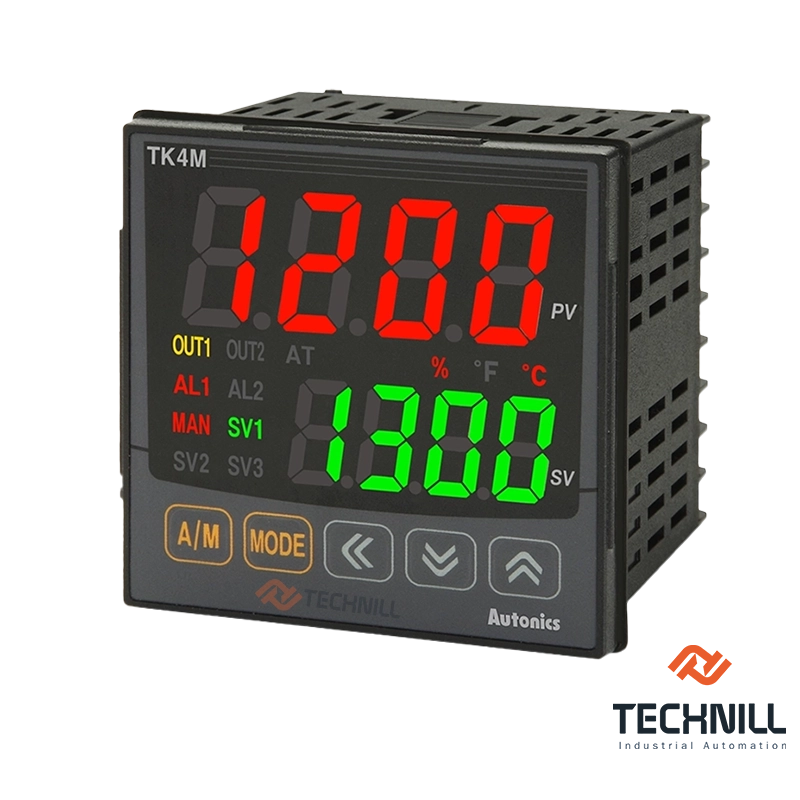

معرفی ترموستات آتونیکس TK4M-A4RR

کنترلر دما Autonics مدل TK4M-A4RR از سری TK4M یکی از محصولات پیشرفته این شرکت است که برای کنترل دقیق دما در فرآیندهای صنعتی طراحی شده است. این مدل با ابعاد استاندارد DIN 72×72 میلی‌متر و ورودی‌های متعدد، سرعت نمونه‌برداری سریع و ویژگی‌های پیشرفته کنترل PID، به گزینه‌ای مناسب برای استفاده در سیستم‌های صنعتی حساس به دما تبدیل می‌شود.

همچنین این کنترلر آتونیکس برای کاربردهای مختلفی نظیر خطوط تولید، ماشین‌آلات صنعتی، سیستم‌های HVAC و آزمایشگاه‌ها طراحی شده و به‌دلیل دقت بالا و پاسخ‌گویی سریع می‌تواند به بهبود عملکرد این سیستم‌ها کمک کند.

کنترلر TK4M-A4RR با قابلیت‌هایی همچون پشتیبانی از ورودی‌های ترموکوپل و RTD، ورودی‌های آنالوگ ولتاژ و جریان، دقت بالای اندازه‌گیری، و خروجی‌های رله‌ای و آلارم، انتخابی ایده‌آل برای کنترل دقیق دما در فرآیندهای مختلف است.

مشخصات فنی و ویژگی‌ها ترموستات آتونیکس TK4M-A4RR

منبع تغذیه و توان مصرفی

• ولتاژ تغذیه: این دستگاه از ولتاژ 100‑240 VAC، 50/60Hz تغذیه می‌کند که به آن این امکان را می‌دهد تا در شرایط ولتاژ مختلف به‌خوبی عمل کند.

• محدوده ولتاژ مجاز: دستگاه قادر به کار در محدوده 90 تا 110 درصد ولتاژ نامی است.

• مصرف توان: حداکثر مصرف توان این دستگاه حدود 6 VA است، که آن را برای محیط‌های صنعتی با مصرف انرژی کم و بهینه مناسب می‌سازد.

نمایشگر و رابط کاربری ترموستات آتونیکس TK4M-A4RR

• نمایشگر: دستگاه دارای نمایشگر LED ۴ رقمی (7‑segment) است که به‌طور واضح مقدار دما (PV) و مقدار تنظیم‌شده (SV) را نمایش می‌دهد.

• ابعاد پنل: ابعاد پنل این دستگاه 72×72 میلی‌متر است که برای نصب در تابلوهای برق استاندارد مناسب است.

• درجه حفاظت پنل: پنل جلویی دستگاه دارای درجه حفاظت IP65 است که آن را در برابر گردوغبار و پاشش آب مقاوم می‌سازد.

ورودی‌ها ترموستات آتونیکس TK4M-A4RR

• ترموکوپل‌ها: این دستگاه از انواع مختلف ترموکوپل‌ها مانند K، J، E، T، B، R، S، N، C، G، L، U و Platinel II پشتیبانی می‌کند.

• RTD‌ها: دستگاه از ورودی‌های RTD مانند JPt100Ω، DPt50Ω، Cu50Ω، Cu100Ω و Nickel120Ω پشتیبانی می‌کند.

• ورودی‌های آنالوگ: این مدل از ورودی‌های آنالوگ ولتاژ (0–100 mV، 0–5V، 1–5V، 0–10V) و جریان (0–20 mA، 4–20 mA) نیز پشتیبانی می‌کند.

• سرعت نمونه‌برداری: دستگاه با سرعت 50 میلی‌ثانیه نمونه‌برداری انجام می‌دهد که این ویژگی سرعت بالای پاسخ‌گویی را برای کنترل دقیق‌تر فراهم می‌کند.

دقت اندازه‌گیری و نمایش ترموستات آتونیکس TK4M-A4RR

• برای RTD‌ها: در دمای اتاق (23±5 °C)، دقت نمایش به ±0.3% یا ±1 °C است و خارج از آن به ±0.5% یا ±2 °C می‌رسد.

• برای ترموکوپل‌ها: در دمای اتاق دقت به ±0.3% یا ±1 °C و در خارج از دما به ±0.5% یا ±2 °C کاهش می‌یابد.

• برای ورودی آنالوگ: دقت نمایش ±0.3% از F.S. ±1 رقم در دمای اتاق و ±0.5% از F.S. ±1 رقم در دماهای خارج از بازه.

خروجی‌ها و روش‌های کنترل

• خروجی کنترل (OUT1): دستگاه دارای خروجی رله 250 VAC، 3 A است که برای کنترل بارهای استاندارد صنعتی مناسب است.

• خروجی آلارم: دستگاه دارای حداقل یک خروجی آلارم رله‌ای است که به کاربر اطلاع می‌دهد در صورتی که دما از مقدار تنظیم‌شده فراتر رود یا در صورت قطع حسگر.

• روش‌های کنترل: این دستگاه از روش‌های کنترل ON/OFF، P، PI، PD و PID پشتیبانی می‌کند که انتخاب روش کنترل مناسب برای فرآیند دمایی خاص را ممکن می‌سازد.

• قابلیت Auto-Tuning: این دستگاه قادر است به‌طور خودکار تنظیمات PID را انجام دهد تا کنترل بهینه و دقیق‌تری داشته باشد.

• تنظیمات PID قابل تنظیم:

  • Hysteresis (هیستریزیس): 1 تا 100 °C یا °F (0.1 تا 100.0)

  • Proportional Band: 0.1 تا 999.9 °C یا °F

  • Integral Time: 0 تا 9999 ثانیه

  • Derivative Time: 0 تا 9999 ثانیه

  • Control Period: برای خروجی رله یا SSR از 0.1 تا 120.0 ثانیه

شرایط محیطی، دوام و نصب ترموستات آتونیکس TK4M-A4RR

• دمای کارکرد: این دستگاه برای کار در دماهای بین –10 تا +50 °C طراحی شده است.

• رطوبت محیطی: دستگاه در رطوبت نسبی 35 تا 85% RH به‌خوبی عمل می‌کند (بدون تراکم یا یخ‌زدگی).

• مقاومت عایق: حداقل 100 MΩ در 500 VDC است.

• قدرت دی‌الکتریک: 2000 VAC بین منبع تغذیه و ورودی‌ها برای مدت زمان 1 دقیقه.

• مقاومت در برابر نویز: با تست پالس مربعی ±2 kV، که مناسب برای محیط‌های صنعتی با نویز بالا است.

• طول عمر رله: بیش از 5,000,000 بار عملیات برای رله‌های خروجی (برای مدل‌های سری H/W/L).

• ابعاد دستگاه: ابعاد پنل 72 × 72 میلی‌متر و عمق تقریباً 80 میلی‌متر.

• وزن دستگاه: حدود 210 گرم.

ویژگی‌های برجسته و مزایا

• سرعت نمونه‌برداری بالا (50 میلی‌ثانیه) که موجب می‌شود دستگاه تغییرات دما را به‌سرعت شبیه‌سازی کند و به آن‌ها واکنش نشان دهد.

• پشتیبانی از ورودی‌های گسترده که شامل انواع ترموکوپل‌ها، RTD‌ها و ورودی‌های آنالوگ می‌شود.

• کنترل PID با قابلیت تنظیم خودکار که باعث بهینه‌سازی عملکرد دستگاه و کاهش نیاز به تنظیمات دستی می‌شود.

• درجه حفاظت IP65 که آن را در برابر پاشش آب و گرد و غبار مقاوم می‌کند، به‌ویژه در محیط‌های صنعتی سخت.

• نصب آسان در تابلوهای برق و محیط‌های صنعتی با فضای محدود به‌دلیل ابعاد جمع‌وجور.

نتیجه‌گیری ترموستات آتونیکس TK4M-A4RR

کنترلر دما Autonics مدل TK4M-A4RR انتخابی ایده‌آل برای فرآیندهایی است که نیاز به کنترل دقیق دما و پاسخ‌دهی سریع دارند. این دستگاه با ویژگی‌هایی مانند سرعت نمونه‌برداری 50 میلی‌ثانیه، پشتیبانی از ورودی‌های مختلف، قابلیت تنظیم PID، و طراحی مناسب برای نصب در تابلوهای صنعتی استاندارد، به‌عنوان یکی از بهترین گزینه‌ها برای اتوماسیون و کنترل دقیق دما شناخته می‌شود.
