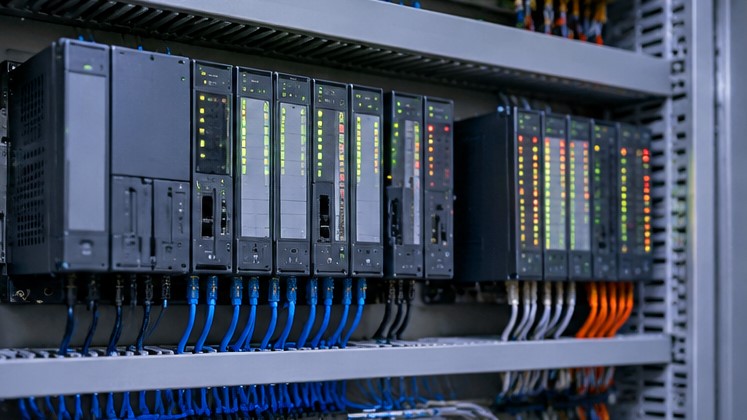

انواع کنترلرهای ابزار دقیق و نقش آن‌ها در صنعت

در حوزه اتوماسیون صنعتی و مدیریت فرایندهای پیشرفته، حفظ پایداری و ثبات متغیرهای فیزیکی یکی از بنیادین ترین نیازها به شمار می رود. صنایع نفت، گاز، پتروشیمی، داروسازی، فولاد، تصفیه آب و صنایع غذایی همگی بر پایه جریان پیوسته داده ها و کنترل دقیق پارامترهایی چون فشار، دما، فلو (دبی) و سطح مایعات عمل می کنند. در این میان، کنترلرهای ابزار دقیق به عنوان مغز متفکر حلقه های کنترلی، وظیفه دریافت سیگنال از سنسورها ، مقایسه متغیر فرایند با مقدار مطلوب، و اعمال فرمان اصلاحی به عملگرها را بر عهده دارند. بدون عملکرد صحیح این تجهیزات، کنترل کیفیت محصول غیر ممکن بوده و ریسک آسیب دیدگی تجهیزات سنگین و توقف خطوط تولید به شدت افزایش می یابد. در این مقاله به بررسی عمیق ساختار، معماری، انواع و چالش های فنی این ادوات پرداخته می شود.

مفهوم حلقه کنترل بسته و جایگاه کنترلر

یک فرایند صنعتی برای عملکرد پایدار به یک حلقه بسته (Closed-Loop) نیاز دارد. در این معماری، متغیر فرایند (Process Variable یا PV) توسط ترانسمیترها یا سنسورها اندازه گیری شده و به عنوان یک سیگنال استاندارد به ورودی کنترلر ارسال می شود. کنترلر این مقدار را با مقدار هدف یا تنظیم شده (Set Point یا SP) مقایسه می کند. حاصل این تفاضل، سیگنال خطا (Error) است.

نقش بنیادین کنترلرهای ابزار دقیق پردازش این خطا بر اساس یک الگوریتم کنترلی مشخص و صدور سیگنال خروجی به عملگرهایی نظیر شیرهای کنترلی (Control Valves)، دمپرها یا اینورترها است. هدف، به حداقل رساندن خطای ماندگار و کاهش زمان نوسان سیستم تا رسیدن به حالت پایدار است.

دسته بندی انواع کنترلرهای ابزار دقیق بر اساس معماری کنترلی

تجهیزات کنترلی در طول دهه های گذشته از سیستم های کاملا مکانیکی و پنوماتیکی به سمت سامانه های دیجیتال مبتنی بر ریزپردازنده ها تکامل یافته اند. شناخت دسته بندی این ادوات برای انتخاب صحیح در خطوط تولید امری ضروری است.

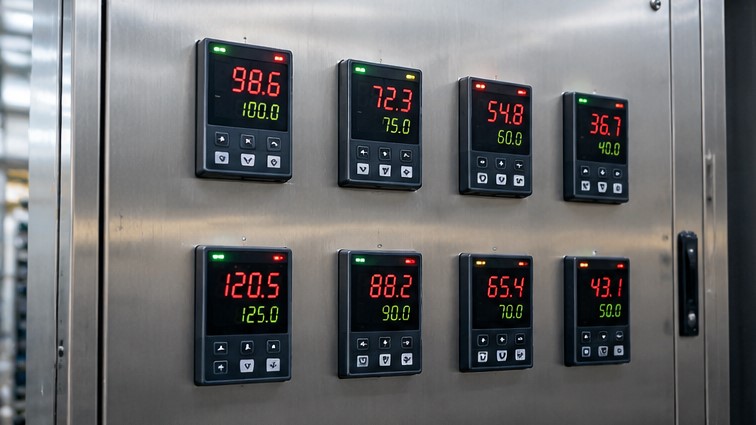

کنترلرهای گسسته یا تک حلقه (Single Loop Controllers)

این رده از کنترلرهای ابزار دقیق به صورت اختصاصی برای کنترل یک یا دو حلقه ساده طراحی می شوند. کنترلرهای دما، فشار یا رگولاتورهای دیجیتال که به صورت تابلویی (Panel Mount) نصب می شوند از این دست هستند. این تجهیزات اغلب دارای ابعاد استاندارد مانند یک شانزدهم، یک هشتم یا یک چهارم DIN بوده و الگوریتم های داخلی آن ها برای کاربردهای مشخص بهینه سازی شده است. این کنترلرها برای کوره های حرارتی، مخازن تک جزئی و ماشین آلات بسته بندی مستقل بسیار اقتصادی و قابل اعتماد هستند.

کنترلرهای منطقی برنامه پذیر (PLC)

پی ال سی ها از توانمندترین و انعطاف پذیرترین سیستم ها در اتوماسیون مدرن به شمار می روند. اگرچه در ابتدا PLC برای جایگزینی رله های مکانیکی و کنترل ترتیبی طراحی شد، اما با ورود کارت های آنالوگ سرعت بالا و بلوک های محاسباتی پیشرفته، امروزه این تجهیزات نقش بسیار پررنگی به عنوان کنترلرهای ابزار دقیق ایفا می کنند. پی ال سی می تواند ده ها حلقه کنترلی دما، فشار و جریان را همزمان پردازش کرده و منطق های ترتیبی و توقف های اضطراری (Interlocks) را نیز پیاده سازی نماید.

سیستم های کنترل توزیع شده (DCS)

در مجتمع های پالایشگاهی و پتروشیمی که شامل هزاران حلقه کنترلی به هم پیوسته هستند، سیستم DCS بهترین انتخاب است. در این معماری، پردازنده های متعدد در بخش های مختلف سایت مستقر شده و از طریق شبکه های پرسرعت با اتاق کنترل مرکزی ارتباط برقرار می کنند. برتری DCS در مدیریت فرایندهای پیوسته و بزرگ با افزونگی بالا (Redundancy) در پردازنده ها، منابع تغذیه و شبکه های صنعتی است.

کنترلرهای ایمنی (Safety Instrumented Systems – SIS)

این سیستم ها به صورت مستقل از کنترلرهای فرایند کار می کنند. هدف آن ها پایش شرایط بحرانی و رساندن سیستم به حالت امن در صورت بروز خطر است. سنسورها و رله های مرتبط با این رده دارای استاندارد های سخت گیرانه مانند SIL2 یا SIL3 هستند و خطاهای انسانی یا نرم افزاری در آن ها به حداقل ممکن رسیده است.

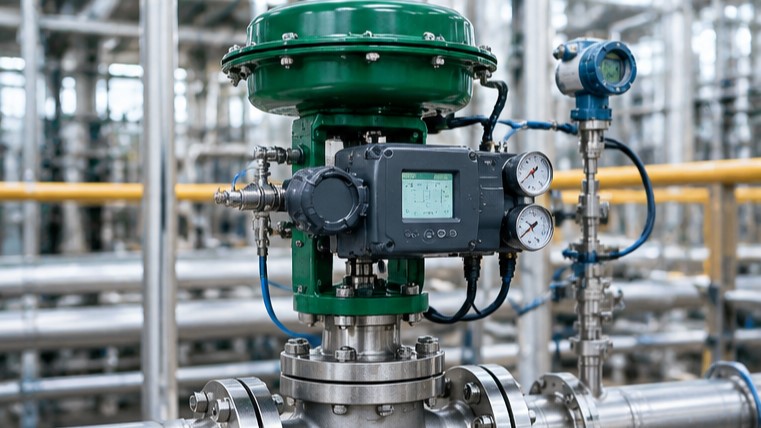

کنترلرهای فیلد و پوزیشنرهای هوشمند (Field Controllers & Smart Positioners)

پیشرفت تکنولوژی الکترونیک امکان تعبیه الگوریتم های کنترلی را در خود عملگرها فراهم کرده است. به عنوان مثال، پوزیشنرهای هوشمند شیرهای کنترلی مجهز به ریزپردازنده هایی هستند که می توانند به عنوان کنترلرهای ابزار دقیق در سطح فیلد عمل کنند، موقعیت شفت شیر را مستقیما پایش کرده و پاسخ های دینامیکی سریع تری نسبت به کنترلرهای مرکزی ارائه دهند.

جدول مقایسه فنی انواع معماری های کنترلر ابزار دقیق

الگوریتم های ریاضی و شیوه های کنترل فرایند

کارایی کنترلرهای ابزار دقیق مستقیما به الگوریتمی وابسته است که برای محاسبه سیگنال خروجی مورد استفاده قرار می گیرد. در محیط های صنعتی، شیوه های کنترلی متعددی وجود دارد که انتخاب آن ها بر اساس دینامیک فرایند تعیین می گردد.

کنترل روشن و خاموش (On-Off Control)

ساده ترین روش کنترلی است که در آن خروجی فقط دو حالت صفر یا صد درصد دارد. برای جلوگیری از قطع و وصل شدن های پی در پی و استهلاک قطعات مکانیکی، همواره یک باند مرده (Deadband یا Hysteresis) تعریف می شود. این روش فقط برای فرایندهای بسیار کند با اینرسی حرارتی بالا مانند بویلرهای ساده مناسب است.

الگوریتم تناسبی، انتگرال گیر و مشتق گیر (PID)

پایه ای ترین و پرکاربردترین الگوریتم در صنعت کنترل پیوسته، PID است:

• مولفه تناسبی (P): خروجی به تناسب مستقیم خطای فعلی تولید می شود. افزایش ضریب تناسبی سرعت پاسخ را بالا می برد اما باعث ایجاد نوسان و خطای ماندگار (Offset) می گردد.
• مولفه انتگرال گیر (I): انتگرال خطا در طول زمان را محاسبه می کند. این بخش خطا را در طولانی مدت به صفر می رساند، اما می تواند سیستم را کند یا مستعد ناپایداری کند.
• مولفه مشتق گیر (D): نرخ تغییرات خطا را پیش بینی می کند و پاسخ های سریع بازدارنده می دهد. این بخش برای غلبه بر تاخیرهای فیزیکی مفید است اما به شدت به نویز سیگنال حساسیت دارد.

کنترل پیش خور (Feedforward) و کنترل آبشاری (Cascade)

در مواردی که اغتشاش های خارجی سیستم را قبل از تاثیر بر خروجی تحت شعاع قرار می دهند، از سیستم پیش خور استفاده می شود تا پیش از بروز خطا اقدام اصلاحی انجام گیرد. در کنترل آبشاری نیز خروجی یک کنترلر به عنوان Set Point کنترلر دیگر تعریف می شود؛ به عنوان مثال، کنترلر دمای یک مبدل حرارتی، نقطه تنظیم کنترلر فلو بخار ورودی را تعیین می کند.

پروتکل های ارتباطی و انتقال سیگنال در کنترلرهای صنعتی

نحوه اتصال کنترلرهای ابزار دقیق به ادوات فیلد و سیستم های مانیتورینگ از اجزای کلیدی طراحی است. در جدول زیر، پرتکرارترین پروتکل ها و رسانه های انتقال سیگنال مقایسه شده اند:

اصول نصب، کالیبراسیون و نگهداری پیشگیرانه

طول عمر مفید و صحت عملکرد کنترلرهای ابزار دقیق منوط به رعایت اصول مهندسی در مراحل جانمایی، سیم کشی و نگهداری است:

1. جداسازی مدارهای قدرت از ابزار دقیق: کابل های جریان ضعیف و آنالوگ باید در سینی های جداگانه از کابل های درایوها و موتورها کشیده شوند تا القای الکترومغناطیسی حذف شود.
2. سیستم زمین مجزا (Instrument Earth): ارت تجهیزات ابزار دقیق باید عاری از نویزهای شبکه قدرت باشد تا پتانسیل مرجع سیگنال ها دستخوش نوسان نگردد.
3. تنظیم ضرایب حلقه (PID Tuning): استفاده از روش های تجربی مانند زیگلر نیکولز یا نرم افزارهای لوپ تیونینگ به منظور رسیدن به ضرایب بهینه P، I و D برای جلوگیری از استهلاک عملگرها.
4. کالیبراسیون دوره ای مبدل های ADC و DAC: کارت های ورودی و خروجی آنالوگ کنترلرها باید سالانه با کالیبراتورهای مرجع تست و تطبیق داده شوند.

راهنمای عیب یابی سریع در حلقه های ابزار دقیق

هنگامی که فرایند دچار نوسان یا عدم فرمان پذیری می شود، تکنسین ها باید مراحل زیر را برای تعیین منشا خطا دنبال کنند:

• گام اول: بررسی سیگنال ورودی: مقدار سیگنال رسیده به ترمینال کنترلر را با مولتی متر اندازه گیری کنید تا از سلامت ترانسمیتر مطمئن شوید.
• گام دوم: بررسی وضعیت خروجی و اشباع (Saturation): بررسی کنید که خروجی کنترلر روی صد در صد یا صفر درصد قفل نشده باشد (پدیده Integral Windup).
• گام سوم: تست دستی (Manual Mode): کنترلر را در حالت Manual قرار داده و خروجی را تغییر دهید. اگر عملگر واکنش نداد، مشکل در سیم کشی، پوزیشنر یا خود شیر است.
• گام چهارم: ارزیابی نویز فیلترها: بررسی کنید که فیلترهای نرم افزاری برای ورودی آنالوگ فعال باشند تا نوسانات ناشی از نویز محیطی خروجی را تحریک نکند.

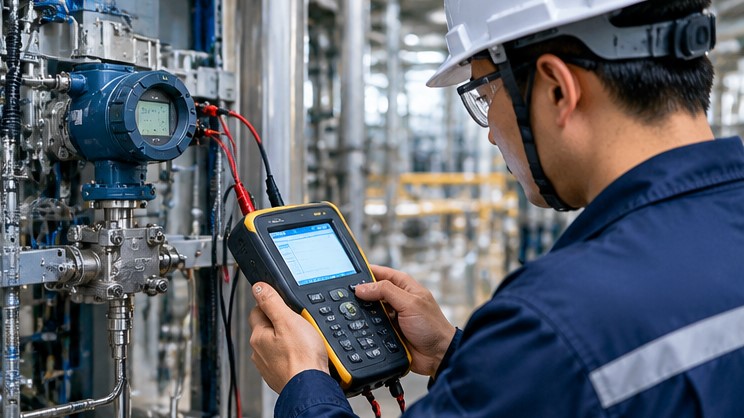

نقش هوش مصنوعی و تحلیل های پیش بینانه در نسل جدید کنترلرها

در دنیای صنعت نسل چهارم، کنترلرها تنها مجری الگوریتم های خطی گذشته نیستند. تعبیه پردازنده های با هسته های چندگانه و استفاده از یادگیری ماشین باعث شده تا کنترلرهای ابزار دقیق بتوانند تغییر رفتار سیستم های غیرخطی را یاد بگیرند. این سیستم ها قادرند سایش قطعات مکانیکی عملگرها، گرفتگی مسیرهای سیال و تخریب لنزها یا المنت های سنسور را پیش از وقوع خرابی کامل پیش بینی کرده و به اپراتورها هشدار دهند. این سطح از بلوغ مهندسی هزینه های توقف خطوط را به طور چشمگیری کاهش داده است.

جمع بندی و راهکارهای تامین تکنیل

تسلط بر عملکرد، ساختار و الزامات پیاده سازی انواع کنترلرهای ابزار دقیق شرط بنیادین برای افزایش قابلیت اطمینان، کاهش ضایعات تولید و بهینه سازی مصرف انرژی در هر کارخانه صنعتی است. انتخاب اشتباه کنترلر می تواند منجر به رفتارهای پیش بینی نشده، استهلاک سریع ادوات نهایی و هدررفت سرمایه گردد. مجموعه تکنیل با برخورداری از سابقه تخصصی در حوزه تامین ادوات اتوماسیون، سنسورهای دقیق و کنترلرهای صنعتی، به عنوان پلی مطمئن میان تکنولوژی های روز و خطوط تولید شناخته می شود. مهندسان تکنیل آماده ارائه خدمات مشاوره فنی، تامین برندهای معتبر و راه اندازی سیستم های کنترلی متناسب با مختصات فنی پروژه های شما هستند. با تکیه بر تجربه تکنیل، فرایندهای صنعتی خود را به بالاترین سطح کارایی و پایداری برسانید.

سوالات متداول

تفاوت اصلی میان PLC و کنترلر تک حلقه اختصاصی چیست؟

کنترلر تک حلقه به طور اختصاصی برای مدیریت یک متغیر (مانند دما یا فشار) طراحی شده و رابط کاربری بسیار ساده ای روی پنل خود دارد. در مقابل، PLC یک پردازنده ماژولار است که می تواند صدها حلقه کنترلی، فرایندهای ترتیبی و سیستم های لاجیک را به صورت یکپارچه و با زبان های استاندارد برنامه نویسی مدیریت کند.

پدیده Integral Windup در کنترلرهای ابزار دقیق چیست و چگونه مهار می شود؟

این پدیده زمانی رخ می دهد که یک خطای بزرگ برای مدت طولانی وجود داشته باشد و بخش انتگرال گیر کنترلر به صورت تجمعی خروجی را به حداکثر مقدار ممکن می رساند. پس از رفع خطا، مدتی طول می کشد تا بار انتگرال تخلیه شود که به اورشوت شدید منجر می گردد. این مشکل با الگوریتم های ضد اشباع (Anti-Windup) نرم افزاری کنترل می شود.

آیا کنترلرهای ابزار دقیق قابلیت اتصال به سیستم های ERP و SCADA را دارند؟

بله، نسل های جدید کنترلرها با استفاده از پروتکل های مبتنی بر اترنت نظیر Modbus TCP، Profinet، EtherNet/IP و OPC UA می توانند به آسانی داده های متغیرهای فرایند و هشدارهای سیستم را به لایه های مدیریتی، SCADA و سیستم های برنامه ریزی منابع سازمانی (ERP) منتقل کنند.

در انتخاب کنترلر برای یک محیط مرطوب و خورنده به چه نکاتی باید توجه کرد؟

در چنین محیط هایی باید به پوشش بردهای الکترونیکی (Conformal Coating) بر اساس استاندارد ISA S71.04، درجه حفاظت جعبه یا تابلو (IP65 به بالا)، و جنس ترمینال ها توجه کرد. همچنین برای کنترلرهای تابلویی، واشرهای آب بندی دور پنل نقشی اساسی در جلوگیری از نفوذ بخارات اسیدی ایفا می کنند.
