کاربرد سنسورهای مجاورتی در رباتیک و خودکارسازی

در دنیای مدرن صنعت و هوشمندسازی خطوط تولید، حرکت به سمت سرعت های بالاتر و ضریب خطای صفر نیازمند آگاهی مداوم از موقعیت اجسام بدون تماس فیزیکی است. سنسورهای مجاورتی در رباتیک و خودکارسازی حکم حسگرهای بینایی و لامسه غیرمستقیم را بازی می کنند که به بازوهای مکانیکی، گریپرها و سیستم های انتقال پیوسته فرمان توقف، کاهش سرعت یا اعمال فشار می دهند. حذف تماس فیزیکی، استهلاک مکانیکی را از بین برده و پایداری فرآیند را برای میلیون ها سیکل کاری تضمین می کند. در این مقاله تخصصی، نقش ساختاری انواع حسگرهای بدون تماس، مبانی عملکرد، کاربردهای عملیاتی در سلول های رباتیک و معیارهای انتخاب مهندسی آن ها بررسی می شود.

سنسور مجاورتی چیست و چرا در رباتیک اهمیت دارد؟

سنسورهای مجاورتی (Proximity Sensors) قطعات الکترونیکی حساس به حضور هدف هستند که بدون برخورد مکانیکی و با استفاده از میدان های الکترومغناطیسی، امواج الکترواستاتیک، نور یا امواج صوتی، ورود یک جسم به محدوده دید خود را تشخیص می دهند.

در سامانه های رباتیک، به دلیل شتاب های حرکتی تند و دینامیک بالا، استفاده از لیمیت سوئیچ های مکانیکی سنتی با چالش هایی چون سایش اهرم، جهش کنتاکت (Contact Bouncing) و فرسایش مکانیکی همراه است. استفاده از فناوری مجاورتی، قابلیت اطمینان سیستم (Reliability) را به شدت افزایش داده و سرعت پاسخ دهی پردازشگر مرکزی یا PLC را به میلی ثانیه می رساند.

دسته بندی سنسورهای مجاورتی بر پایه فناوری حسگری

برای اتخاذ بهترین رویکرد در طراحی ربات یا خط مونتاژ، شناخت اصول فیزیکی هر دسته ضروری است:

۱. سنسورهای مجاورتی القایی (Inductive Proximity Sensors)

این حسگرها تنها قادر به شناسایی قطعات فلزی (رسانا) هستند. هسته سنسور با تولید میدان الکترومغناطیسی با فرکانس بالا کار می کند. با ورود یک قطعه فلزی به این میدان، جریان های گردابی (Eddy Currents) درون قطعه القا شده که موجب تضعیف دامنه نوسان ساز مدار سنسور می شود. مدار تریگر این افت دامنه را تشخیص داده و وضعیت سوئیچینگ خروجی را تغییر می دهد.

• مزایا: مقاومت بالا در برابر گرد و خاک، روغن، آب صابون صنعتی و رطوبت؛ پایداری عملکردی بی نظیر.

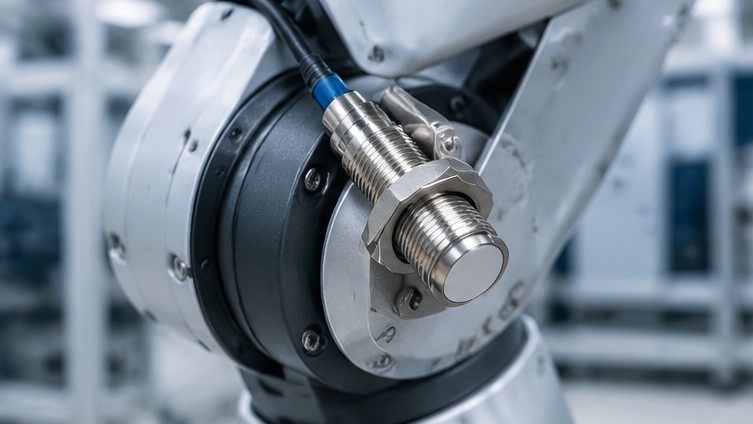

• کاربرد شاخص: تعیین موقعیت نهایی مفاصل ربات ها (Homing)، تشخیص قرارگیری ورق در قالب پرس.

۲. سنسورهای مجاورتی خازنی (Capacitive Proximity Sensors)

حسگرهای خازنی قابلیت تشخیص انواع مواد فلزی و غیرفلزی (پلاستیک، شیشه، چوب، گرانول و مایعات) را دارا هستند. سطح فعال سنسور نقش یکی از صفحات خازن را ایفا می کند. ورود هر ماده ای با ضریب دی الکتریک متفاوت از هوا به ناحیه حساسیت، ظرفیت خازنی را تغییر داده و مدار فرکانسی داخلی را فعال می سازد.

• مزایا: انعطاف پذیری فوق العاده در شناسایی اجسام با خواص فیزیکی گوناگون و عبور سیگنال از میان جداره های نازک غیرفلزی.
• کاربرد شاخص: کنترل پرشدگی مخازن خوراک ربات های بسته بندی، سنسور تشخیص بدنه در گریپرهای جابجایی قطعات شیشه ای یا پلیمری.

۳. سنسورهای مجاورتی فوتوالکتریک (Photoelectric Proximity Sensors)

این تجهیزات بر مبنای انتشار و دریافت نور مرئی یا فروسرخ (Infrared) عمل می کنند. در مدل های مجاورتی نوری با بازتاب مستقیم (Diffuse-reflective)، نور تابیده شده به بدنه خود قطعه برخورد کرده و بخشی از آن به گیرنده بازمی گردد.

• مزایا: برد عملکردی به مراتب بیشتر در مقایسه با مدل های القایی و خازنی (از چند سانتی متر تا چندین متر).

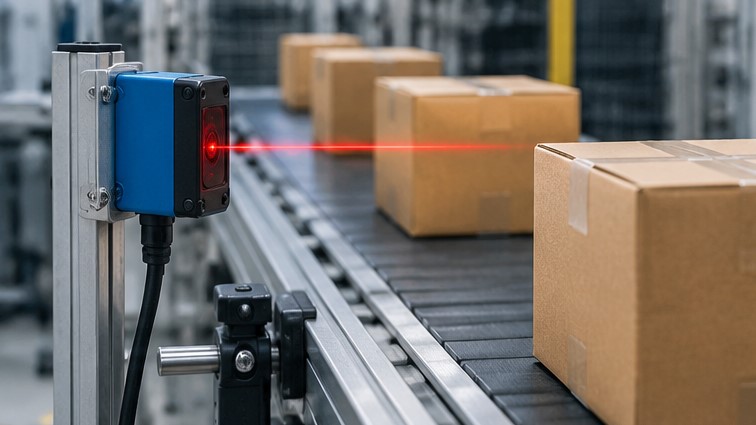

• کاربرد شاخص: تشخیص وجود جعبه روی خط نقاله ربات پالتایزر، سنسورهای تشخیص قطعه پیش از ورود به ایستگاه جوشکاری.

۴. سنسورهای مجاورتی اولتراسونیک (Ultrasonic Proximity Sensors)

حسگرهای فراصوت با ارسال پالس های صوتی فرکانس بالا و اندازه گیری زمان بازگشت پژواک (Time-of-Flight)، فاصله دقیق یا حضور اجسام را ارزیابی می کنند. رنگ، شفافیت نوری یا براق بودن متریال اثری بر درستی اندازه گیری این سنسورها ندارد.

• مزایا: بی تفاوتی نسبت به رنگ های تیره، سطوح بسیار درخشان و اجسام شفاف (مانند بطری های شیشه ای و نایلون).

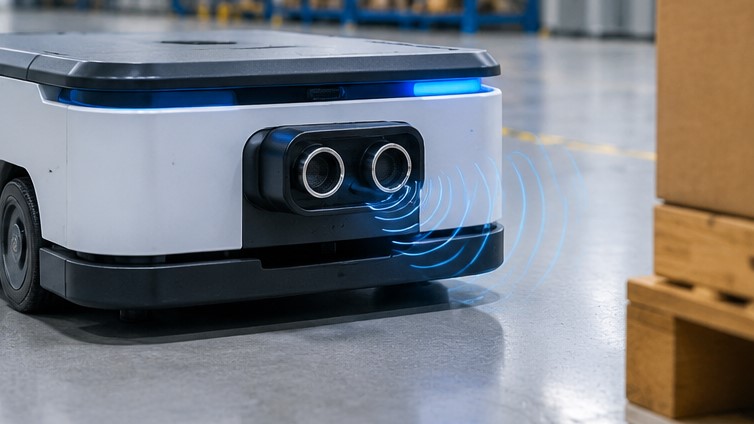

• کاربرد شاخص: ناوبری ربات های متحرک خودران (AGV/AMR)، سنجش فاصله دقیق گریپر ربات تا بار نامنظم.

جدول مقایسه مشخصات فنی سنسورهای مجاورتی در سامانه های اتوماسیون

پیاده سازی این سنسورها در بازوهای چندمحوره و سلول های خودکارسازی در بخش های عملیاتی زیر انجام می گیرد:

۱. تعیین موقعیت اولیه و نقاط صفر محورها (Homing & Reference Point)

ربات های صنعتی پس از قطع تغذیه یا راه اندازی دوباره، نیازمند شناسایی نقطه مرجع مطلق یا موقعیت صفر هر مفصل (Joint Axis) هستند. سنسورهای القایی مینیاتوری دقیق با خطای تکرارپذیری کمتر از ۰.۰۱ میلی متر در ساختار فیزیکی مفاصل کار گذاشته می شوند تا در ابتدای شیفت کاری، سیستم هومینگ بدون خطر برخورد مکانیکی به دیواره ها انجام شود.

۲. پایش وضعیت باز و بسته بودن ابزار انتهای بازو (End-Effector Feedback)

در گریپرهای پنوماتیکی یا الکتریکی، سنسورهای مجاورتی در شیارهای سیلندر گریپر (Magnetic Proximity / Reed) یا روی انگشتی های فلزی نصب می شوند تا تایید قطعی بسته شدن گریپر روی قطعه یا رهاسازی ایمن آن را به کنترلر گزارش دهند. این امر مانع از حرکت سریع بازوی ربات با گریپر خالی می شود.

۳. کنترل ایمنی محیطی و کاهش سرعت پیشگیرانه (Collision Avoidance)

در نسل جدید ربات های مشارکتی (Cobots) و همچنین ربات های متحرک هوشمند کارخانه ای، حسگرهای مجاورتی خازنی، نوری و اولتراسونیک نقش اساسی در شکل دهی حریم ایمنی دارند. ورود دست اپراتور یا موانع به محدوده میدان سنسور، فرامین کاهش شتاب و توقف اضطراری آنی (Safety Stop) را صادر می کند.

۴. همگام سازی ایستگاه تغذیه قطعات (Part Feeding & Indexing)

پیش از آنکه بازوی ربات اقدام به برداشتن یک قطعه از روی میز بارگذاری کند، سنسور مجاورتی حضور قطعه و استقرار صحیح آن در جیگ و فیکسچر را صحه گذاری می کند. عدم شناسایی قطعه مانع از تریگر شدن بیهوده سیکل ماشین کاری یا جوشکاری می شود.

جدول بررسی خطاهای متداول در عملکرد سنسورهای مجاورتی و راهکارهای رفع

اصول و معیارهای انتخاب سنسورهای مجاورتی برای طراحان سیستم های اتوماسیون

انتخاب تجهیز مناسب نیازمند تحلیل شرایط مکانیکی و الکتریکی محیط کاربری است:

• نوع و مدار خروجی الکتریکی: خروجی های ترانزیستوری NPN یا PNP باید منطبق با لاجیک ورودی PLC و کارت کنترلر ربات (سینک یا سورس) باشند. در سیستم های نوین، حسگرهای مجهز به پروتکل ارتباطی IO-Link به دلیل توانایی انتقال اطلاعات سلامت و پارامترهای تنظیمی ارجحیت دارند.
• سازه بدنه و درجه حفاظتی (IP Rating): برای محیط های خشن کارگاهی که روغن و خنک کننده های ماشین کاری در فضا اسپری می شوند، سنسورهایی با ساختار استیل ضدزنگ و درجه حفاظتی IP67 یا IP69K تضمین کننده ماندگاری هستند.
• طراحی شیلددار (Shielded/Flush) یا غیرشیلددار (Unshielded/Non-flush): در سنسورهای القایی شیلددار، میدان فقط از بخش فوقانی سنسور ساطع می شود و امکان نصب هم سطح در بدنه فلزی بدون خطای سوئیچینگ وجود دارد، در حالی که مدل های غیرشیلددار برد بیشتری دارند اما نباید مستقیماً داخل فلز مدفون شوند.
• فرکانس پاسخ دهی (Response Frequency): در خطوط پرسرعت شمارش و دوران قطعات، نرخ کلیدزنی سنسور باید بسیار بالاتر از فرکانس عبور اهداف باشد تا پالس ها گم نشوند.

جمع بندی

نقش سنسورهای مجاورتی در رباتیک و خودکارسازی به عنوان نخستین لایه درک پیرامونی تجهیزات، انکارناپذیر است. هماهنگی صحیح مشخصات فیزیکی سنسور با نوع قطعه هدف، فواصل حرکتی و الزامات محیطی، باعث می شود خطوط تولید صنعتی ساعت ها بدون وقفه و با حداکثر سرعت نامی به کار خود ادامه دهند. استفاده از نسل جدید حسگرهای هوشمند که قابلیت اعلام هشدار پیشگیرانه در خصوص خطاهای زاویه ای را دارند، تحولی عظیم در دسترس پذیری اتوماسیون به همراه داشته است. فروشگاه فنی و مهندسی تکنیل، مرجع تخصصی تامین انواع سنسورهای مجاورتی القایی، خازنی، نوری و التراسونیک از برندهای نام آشنای صنعتی با ضمانت کارکرد دقیق، آماده پاسخگویی به نیازهای پروژه های اتوماسیون شماست.

سوالات متداول درباره سنسورهای مجاورتی در رباتیک و خودکارسازی

۱. تفاوت سنسورهای مجاورتی NPN و PNP در چیست؟

تفاوت اصلی در نحوه هدایت بار الکتریکی است. خروجی PNP قطب مثبت تغذیه (مثلاً مثبت ۲۴ ولت) را به سمت ورودی PLC هدایت می کند (منطق Source)، در حالی که خروجی NPN ورودی را به منفی تغذیه یا زمین متصل می سازد (منطق Sink). انتخاب این مدل ها باید هماهنگ با طراحی کارت ورودی دیجیتال باشد.

۲. فاکتور کاهش (Reduction Factor) در سنسورهای القایی به چه معناست؟

فاصله نامی تشخیص سنسورهای القایی استاندارد بر اساس آهن استاندارد کالیبره می شود. اگر جنس قطعه مس، برنج یا آلومینیوم باشد، فاصله دید موثر به شدت کاهش می یابد (مثلاً برای آلومینیوم به ۴۰ درصد مقدار اسمی می رسد). برای حل این چالش در خطوط آلومینیومی یا ترکیبی، سنسورهای ویژه Factor 1 که برای همه فلزات برد مساوی دارند به کار گرفته می شوند.

۳. چرا برای سنسورهای نصب شده روی بازوی متحرک ربات باید از کابل های مخصوص روباتیک استفاده کرد؟

حرکت های چندبعدی، خمش های مکرر و پیچش مداوم محورهای ربات در طولانی مدت موجب پارگی رشته های سیم داخلی کابل های استاندارد پی وی سی می شود. کابل های مخصوص رباتیک با عایق پلی اورتان (PUR) با قابلیت مقاومت در برابر میلیون ها سیکل خمش و پیچش (Torsion resistant) برای این منظور الزامی هستند.

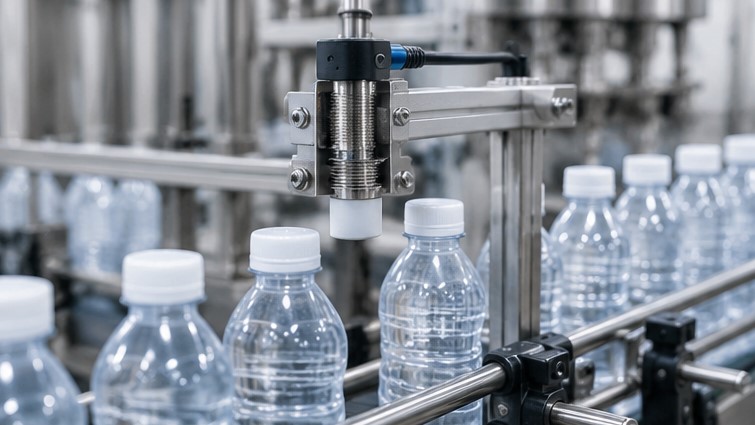

۴. برای تشخیص دقیق قطعات شفاف شیشه ای یا پلاستیکی کدام فناوری حسگر مناسب تر است؟

سنسورهای مجاورتی اولتراسونیک یا سنسورهای فوتوالکتریک مجهز به پلاریزاسیون بازتابی ویژه مواد شفاف بهترین راهکار برای شناسایی اجسام بی رنگ و شفاف هستند؛ چرا که شکست یا تضعیف نور در سنسورهای نوری معمولی عملکرد مطمئنی ارائه نمی دهد.
