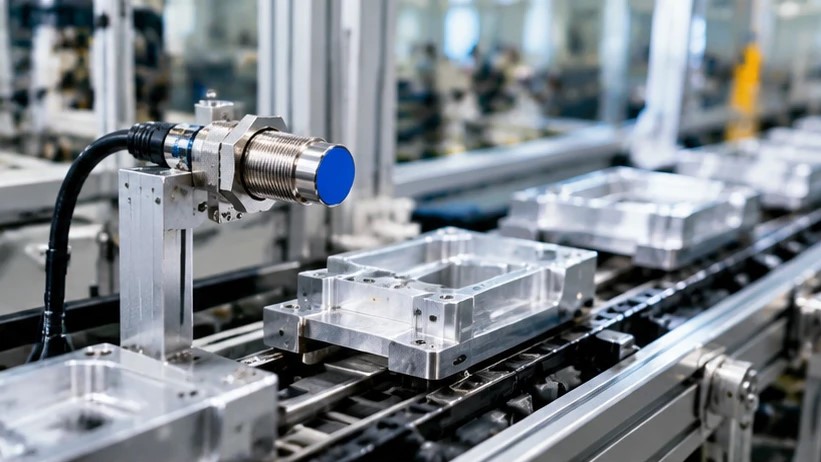

علت عمل نکردن سنسور القایی در برابر فلزات غیرآهنی مانند آلومینیوم

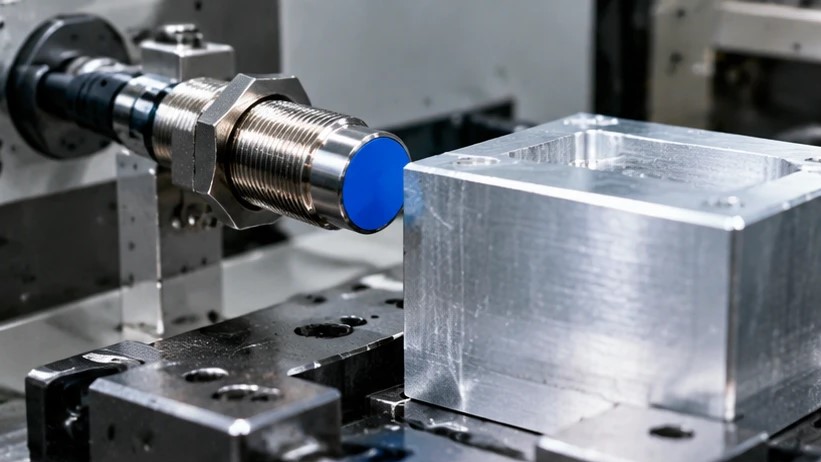

علت عمل نکردن سنسور القایی | در خطوط اتوماسیون صنعتی، سنسور القایی پرکاربردترین ابزار برای تشخیص حضور قطعه فلزی بدون تماس فیزیکی است. با این حال یک پرسش تکرارشونده در گزارش های عیب یابی وجود دارد: چرا سنسوری که در برابر قطعات فولادی درست کار می کند، هنگام عبور قطعه آلومینیومی یا برنجی هیچ سیگنالی صادر نمی کند؟

درک علت عمل نکردن سنسور القایی در برابر فلزات غیرآهنی نیازمند بازگشت به فیزیک حاکم بر کویل سنسور و تفاوت رفتار مغناطیسی و الکتریکی فلزات است. این مقاله به صورت تحلیلی، مکانیزم تشخیص، عوامل کاهش برد، راهکارهای مهندسی برای تشخیص مطمئن فلزات غیرآهنی و علت عمل نکردن سنسور القایی را بررسی می کند.

مطالب تکنیل: محاسبه توان و آمپر منبع تغذیه سوئیچینگ تابلو اتوماسیون

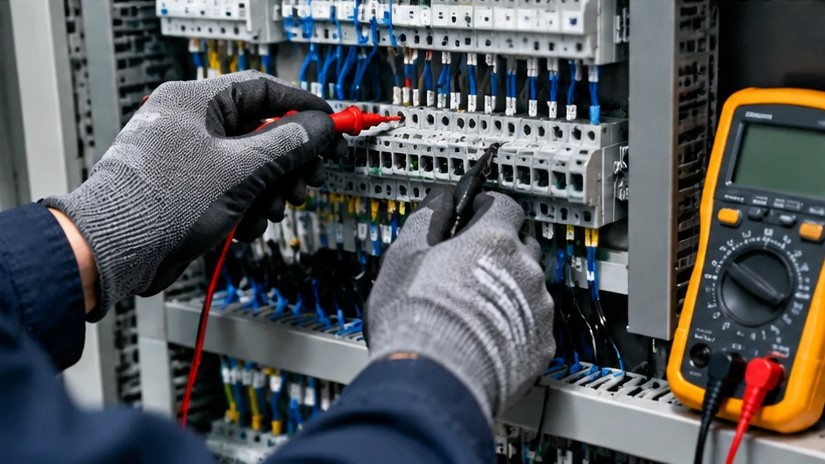

مکانیزم کار سنسور القایی و تفاوت فلزات آهنی و غیرآهنی

سنسور القایی از یک کویل نوسان ساز تشکیل شده که یک میدان الکترومغناطیسی متناوب با فرکانس بالا در سر فعال خود تولید می کند. وقتی یک جسم فلزی وارد این میدان شود، جریان های گردابی در سطح جسم القا می شوند. این جریان ها انرژی میدان را جذب کرده و دامنه نوسانات کویل را میرا می کنند. مدار آشکارساز داخلی این کاهش دامنه را تشخیص داده و خروجی ترانزیستور را سوییچ می کند.

تمام فلزات بر اساس رفتار الکترومغناطیسی خود به دو دسته تقسیم می شوند. فلزات فولادی مانند آهن و کربن استیل، به دلیل نفوذپذیری مغناطیسی بالا، علاوه بر جریان گردابی، اثر هویستراس نیز ایجاد می کنند. این اثر تلفات مغناطیسی اضافی تولید می کند و برد تشخیص را به حداکثر مقدار اسمی می رساند. در مقابل، فلزات غیرآهنی مانند آلومینیوم، مس، برنج و روی فاقد خواص فرومغناطیسی هستند و فقط از طریق جریان گردابی با میدان تعامل می کنند. در نتیجه ضریب کاهش برد این فلزات بین ۰/۲۵ تا ۰/۵ است؛ یعنی یک سنسور با برد اسمی ۱۰ میلی متر، قطعه آلومینیومی را فقط در فاصله ۲/۵ تا ۵ میلی متری تشخیص می دهد.

علت اصلی بروز خطای تشخیص در همین نقطه است. اگر طراح تابلو، برد اسمی کاتالوگ را که بر اساس قطعه استاندارد فولادی St37 تعریف شده است، مبنای نصب قرار دهد، در عمل فاصله سنسور تا قطعه آلومینیومی از برد مؤثر بیشتر خواهد بود و سنسور هیچ واکنشی نشان نمی دهد. این وضعیت در گزارش های خدمات پس از فروش، به اشتباه خرابی سنسور ثبت می شود در حالی که مشکل از پارامتر طراحی نصب است.

مطالب بیشتر تکنیل: سنسور شیاری یو شکل

علت عمل نکردن سنسور القایی در برابر آلومینیوم؛ عوامل اصلی

پس از بررسی مکانیزم پایه، عوامل عملیاتی مؤثر بر افت سیگنال را می توان به صورت ساختاریافته طبقه بندی کرد. هر یک از این عوامل به تنهایی یا در ترکیب، می تواند سبب حذف کامل خروجی شود.

ضریب کاهش برد فلزات غیرآهنی

معیار مهندسی برای مقایسه فلزات، ضریب تصحیح است که از تقسیم برد مؤثر تشخیص بر برد اسمی به دست می آید. مقدار این ضریب نشان می دهد سنسور در برابر هر فلز چه کسری از برد اسمی را پوشش می دهد. فولاد ساختمانی ضریب ۱ دارد، چدن حدود ۱/۰۵ است و در مقابل، آلومینیوم و برنج در محدوده ۰/۳۵ تا ۰/۵ و مس در حدود ۰/۲۵ قرار می گیرند.

فاصله مؤثر از رابطه ساده به دست می آید: برد مؤثر برابر است با برد اسمی ضربدر ضریب تصحیح فلز. بنابراین سنسوری با برد اسمی ۸ میلی متر که در برابر فولاد کامل سوییچ می کند، در برابر مس تنها تا فاصله ۲ میلی متر پاسخ می دهد. طراحی فاصله نصب بیش از این مقدار، به معنای از دست دادن قطعی سیگنال است.

اثر فاکتور اسنیل و هندسه قطعه

ضریب تصحیح تنها به جنس قطعه وابسته نیست. برای فلزات غیرآهنی، نسبت ضخامت قطعه به عمق نفوذ میدان نیز نقش تعیین کننده دارد. این نسبت که در اسناد فنی با عنوان فاکتور اسنیل شناخته می شود، مشخص می کند چه کسری از ضریب تصحیح کامل به قطعه اعمال می شود.

اگر ضخامت ورق آلومینیومی کمتر از عمق نفوذ مؤثر میدان باشد، جریان گردابی کامل شکل نمی گیرد و ضریب تصحیح از مقدار کاتالوگ نیز کمتر می شود. قطعات مس مانند ورق های نازک، مش، سیمی و قطعات گرد و کوچک، به دلیل محدودیت مسیر جریان گردابی، برد تشخیص بسیار پایین تری دارند. در چنین شرایطی حتی تنظیم فاصله بر اساس ضریب تصحیح استاندارد نیز کافی نیست و باید تست عملی در محل انجام شود.

محصولات تکنیل: کنترلر دما

عوامل محیطی و نصبی مؤثر بر افت سیگنال

علاوه بر جنس و هندسه قطعه، شرایط نصب و محیط کارکرد، برد مؤثر را کاهش می دهند. کندوکاور فلزی یا شاسی نزدیک به سر فعال، میدان کویل را پیش از رسیدن به قطعه هدف میرا می کند. میدان الکترومغناطیسی سنسور در تمام جهات پخش می شود و هر فلز آزاد در فاصله سه برابری قطر سر فعال از پهلو، و یک برابری قطر از جلو، باید در نظر گرفته شود. همچنین دمای بالای محیط، آلودگی روغنی سر سنسور، افت ولتاژ تغذیه و خوابیدگی کابل سیگنال، همگی از علت های ثانویه عمل نکردن خروجی هستند که در عیب یابی باید به ترتیب بررسی شوند.

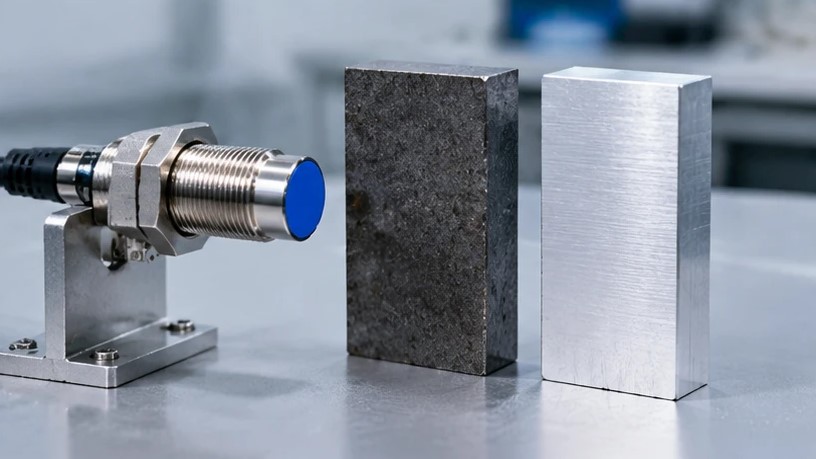

جدول جامع پارامترهای فنی علت عمل نکردن سنسور القایی

تمام داده های عددی و فنی مرتبط با تشخیص فلزات، در جدول زیر تجمیع شده است.

راهکارهای مهندسی برای تشخیص مطمئن فلزات غیرآهنی

پاسخ اصلی به علت عمل نکردن سنسور القایی در برابر آلومینیوم، بازطراحی پارامترهای انتخاب و نصب است، نه تعویض سنسور سالم. اولین و اقتصادی ترین راهکار، کاهش فاصله نصب است. اگر قطعه هدف آلومینیومی است، فاصله سنسور تا قطعه باید بر اساس برد مؤثر و با حاشیه اطمینان تنظیم شود؛ برای مثال سنسور با برد اسمی ۱۰ میلی متر باید در فاصله حداکثر ۳ میلی متری از قطعه آلومینیومی نصب شود تا در تمام شرایط کاری پایدار بماند.

راهکار دوم، انتخاب نوع صحیح سنسور است. در کاربردهایی که تشخیص همه فلزات با برد یکسان الزامی است، باید از سنسورهای القایی همه فلزات استفاده کرد. این خانواده با استفاده از دو کویل با فرکانس های متفاوت و مدار محاسباتی داخلی، ضریب تصحیح را برای آلومینیوم، مس و فولاد به مقدار تقریبا یکسان می رسانند. در کاربردهای معکوس که هدف، تفکیک آلومینیوم از فولاد است، سنسورهای تشخیص غیرآهنی با استاندارد NAMUR انتخاب می شوند؛ این سنسورها در برابر فلز غیرآهنی برد بیشتری دارند و نسبت برد غیرآهنی به آهنی آنها بیش از ۰/۷ است.

راهکار سوم، جایگزینی فناوری است. در شرایطی که قطعه آلومینیومی نازک است یا فاصله نصب قابل کاهش نیست، سنسور خازنی یا سنسورهای نوری می توانند نقش تشخیص را بدون محدودیت ضریب تصحیح انجام دهند. انتخاب نهایی باید بر اساس اندازه قطعه، فاصله کاری، شرایط محیطی و نوع خروجی مورد نیاز PLC انجام شود. در پروژه های تابلوسازی و اتوماسیون، اعتبارسنجی عملی سنسور با قطعه واقعی پیش از نهایی شدن نقشه نصب، هزینه راه اندازی مجدد را حذف می کند.

محصولات ما: منبع تغذیه

جمع بندی: علت عمل نکردن سنسور القایی

علت عمل نکردن سنسور القایی در برابر فلزات غیرآهنی، در اغلب موارد فیزیکی و قابل پیش بینی است: ضریب کاهش برد آلومینیوم و مس، ضخامت ناکافی قطعه، فاصله نصب مبتنی بر برد اسمی فولادی و کندوکاورهای فلزی محیطی. اصلاح این چهار پارامتر، بدون تعویض تجهیز، مشکل را حذف می کند و در کاربردهای خاص، سنسورهای همه فلزات یا استاندارد NAMUR پاسخ قطعی هستند.

مهندسان تکنیل، با تحلیل جنس قطعه، هندسه هدف و شرایط نصب، مناسب ترین سنسور القایی همه فلزات یا تشخیص غیرآهنی را برای خط تولید شما انتخاب و تامین می کنند. برای مشاوره فنی رایگان، استعلام قیمت و دریافت دیتاشیت کامل محصولات، همین حالا با کارشناسان تکنیل در تماس باشید و از پشتیبانی تخصصی قبل و بعد از خرید بهره مند شوید.

مطالب بیشتر تکنیل: علت خطای قطع سنسور

پرسش های متداول درباره علت عمل نکردن سنسور القایی

1. چرا سنسور القایی فولاد را تشخیص می دهد اما آلومینیوم را نه؟

زیرا فلزات فرومغناطیسی علاوه بر جریان گردابی، تلفات هویستراسی ایجاد می کنند و برد تشخیص کامل را فعال می سازند. آلومینیوم فقط جریان گردابی تولید می کند و برد مؤثر به ۳۵ تا ۵۰ درصد برد اسمی کاهش می یابد. اگر فاصله نصب بر اساس فولاد تنظیم شده باشد، سنسور در برابر آلومینیوم خارج از محدوده تشخیص قرار می گیرد.

2. آیا سنسور القایی برای تشخیص آلومینیوم وجود دارد؟

بله. دو خانواده پاسخگو هستند: سنسورهای القایی همه فلزات که برد یکسانی برای فولاد و آلومینیوم فراهم می کنند و سنسورهای تشخیص غیرآهنی با استاندارد NAMUR که برای تفکیک آلومینیوم از فولاد طراحی شده اند. انتخاب بین این دو به نیاومند تشخیص یا تفکیک فلزات بستگی دارد.

3. حداقل ضخامت قطعه آلومینیومی برای تشخیص چقدر است؟

ضخامت قطعه باید بیشتر از عمق نفوذ میدان الکترومغناطیسی باشد تا ضریب تصحیح کامل اعمال شود. ورق های بسیار نازک، مش و قطعات سیمی، جریان گردابی کامل تولید نمی کنند و برد تشخیص آنها حتی کمتر از مقدار محاسبه شده با ضریب تصحیح استاندارد است. در این شرایط تست عملی الزامی است.

4. چه فاصله ای باید بین سنسور و قطعات فلزی اطراف رعایت شود؟

هر فلز آزاد در پیرامون سر فعال، میدان را پیش از رسیدن به قطعه هدف میرا می کند. فاصله جانبی از کندوکاورهای فلزی باید حداقل سه برابر قطر سر فعال و فاصله جلویی حداقل یک برابر قطر باشد. عدم رعایت این فواصل، از علت های رایج سوییچ نکردن و سوییچ کاذب است.

5. آیا افت ولتاژ تغذیه می تواند باعث عمل نکردن سنسور شود؟

بله. مدار آشکارساز داخلی به تغذیه پایدار وابسته است. افت ولتاژ شدید، نویز خط و خوابیدگی کابل بلند سیگنال، باعث ناپایداری خروجی یا حذف کامل آن می شود. در عیب یابی، ابتدا ولتاژ ترمینال سنسور و سپس پارامترهای نصب و جنس قطعه بررسی شود.
