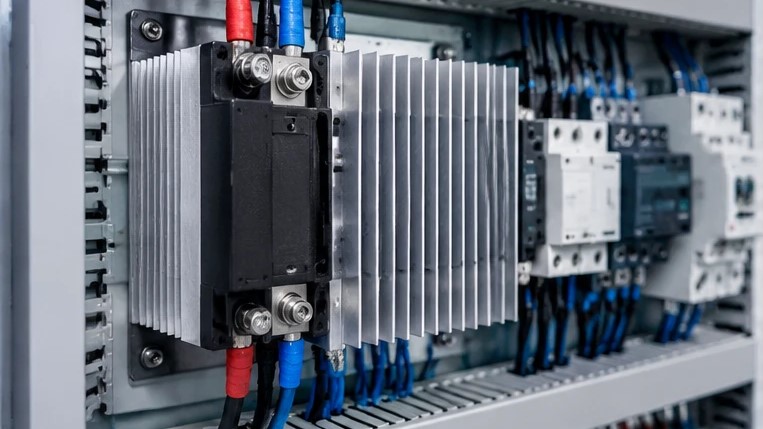

راهنمای جامع محاسبه توان و آمپر منبع تغذیه سوئیچینگ تابلو اتوماسیون
- آنچه در این مقاله میخوانیم
محاسبه توان و آمپر منبع تغذیه | تامین انرژی پایدار و عاری از نوسان در تابلوهای کنترل، پیش شرط قطعی کارکرد بدون توقف خطوط اتوماسیون صنعتی است. در سیستم های نوین، ادوات حساسی نظیر پی ال سی، نمایشگرهای لمسی صنعتی، رله های واسط، ماژول های ورودی و خروجی و انواع حسگرها از ولتاژ ۲۴ ولت مستقیم تغذیه میکنند. هرگونه نقص در برآورد ظرفیت این منبع میتواند باعث افت ولتاژ شدید در زمان بارداری، ریست شدن کنترلرها و آسیب دائمی به تجهیزات الکترونیکی شود. از این رو، محاسبه توان و آمپر منبع تغذیه نخستین و مهمترین گام محاسباتی در فاز طراحی تابلوهای برق صنعتی است.
مهندسان طراح باید علاوه بر جریان نامی قطعات، رفتار گذرا و اضافه جریان های ناشی از بارهای سلفی را شناسایی کنند. منابع تغذیه سوئیچینگ با برخورداری از بازدهی انرژی بالا، وزن سبک و ابعاد فشرده انتخابی استاندارد برای تابلوهای برق هستند. با این وجود، فقدان درک صحیح از نیاز واقعی سیستم و نادیده گرفتن افت راندمان حرارتی، آسیب های جبران ناپذیری به کل پروژه وارد میکند. بنابراین، اجرای گام به گام و استاندارد محاسبه توان و آمپر منبع تغذیه برای جلوگیری از هزینه های ناشی از توقف تولید کاملا الزامی است.
مطالب بیشتر تکنیل: علت خطای قطع سنسور
اصول پایه و فرمول های برآورد توان در مدارات ۲۴ ولت مستقیم
منبع تغذیه سوئیچینگ ولتاژ متناوب ورودی را به ولتاژ مستقیم با ثبات تبدیل میکند. برای تعیین توان نهایی، رابطه کلاسیک فیزیکی توان الکتریکی استفاده میشود. توان خروجی بر حسب وات از حاصلضرب ولتاژ نامی در مجموع جریان مصرفی به دست میآید. جریان کل سیستم نیز برابر با جمع تک تک جریان های مصرفی مصرف کننده ها است. بنابراین، پایه و اساس محاسبه توان و آمپر منبع تغذیه با استخراج داده های مصرف واقعی از دیتاشیت سازندگان شکل میگیرد.
اشتباه متداول بسیاری از طراحان، جمع ساده جریان های نامی بدون در نظر گرفتن ضریب همزمانی و اضافه بارهای استارت است. در صورتی که تعداد زیادی بوبین شیرهای برقی هیدرولیک یا پنوماتیک به طور همزمان تحریک شوند، جریان کشی از مقدار عادی بسیار فراتر میرود. شناخت کامل الگوریتم کاری ماشین و لحاظ کردن این نوسانات، پایداری فرایند محاسبه توان و آمپر منبع تغذیه را به شکل چشمگیری افزایش میدهد.
فرمول مهندسی برای تعیین توان حداقل به این گونه است که توان برابر است با حاصلضرب ولتاژ مستقیم ۲۴ ولت در جریان کل تصحیح شده. برای دستیابی به جریان طراحی در چارچوب محاسبه توان و آمپر منبع تغذیه باید جریان کل به دست آمده را در ضرایب همزمانی، شرایط محیطی تابلو و ضریب ذخیره ضرب کرد. این محاسبات دقیق مهندسی از اتلاف سرمایه در خرید منابع بیش از حد بزرگ یا انتخاب تجهیزات ضعیف جلوگیری میکند.

تفکیک مشخصات و طبقه بندی بارهای تابلویی
در روند اجرای محاسبه توان و آمپر منبع تغذیه تفکیک مصرف کننده ها بر اساس رفتار الکتریکی آنها در شبکه اهمیت حیاتی دارد. بارهای تابلویی به دو دسته کلی تقسیم میشوند:
- تجهیزات منطقی و پردازشی: شامل واحدهای کنترل مرکزی پی ال سی، نمایشگرهای اچ ام آی، بردهای شبکه، مبدل های آنالوگ و ماژول های ارتباطی با مصرف پیوسته و بدون ضربه.
- تجهیزات القایی و عملگرها: شامل شیرهای برقی هیدرولیک و پنوماتیک، ترمزهای الکترومغناطیسی، بوبین کنتاکتورها، رله ها، فن ها و حسگرهای صنعتی با مصرف متغیر یا پالس های جریانی.
برای یکپارچه سازی داده های طراحی، مشخصات مصرفی ادوات متداول صنعتی بر مبنای ولتاژ ۲۴ ولت مستقیم جهت ساده سازی فرایند محاسبه توان و آمپر منبع تغذیه در جدول زیر خلاصه شده است:
| دسته بندی تجهیزات مصرف کننده | جریان مصرفی استاندارد (آمپر) | توان مصرفی تخمینی (وات) | رفتار جریان در لحظه وصل | ضریب همزمانی پیشنهادی |
|---|---|---|---|---|
| واحد پردازنده مرکزی پی ال سی | ۰.۳۵ تا ۰.۸۵ | ۸.۴ تا ۲۰.۴ | جریان ثابت و بدون جهش | ۱.۰ |
| ماژول های ورودی و خروجی دیجیتال | ۰.۲۵ تا ۱.۸۰ | ۶.۰ تا ۴۳.۲ | وابسته به تعداد تحریک همزمان | ۰.۷۵ |
| ماژول های خوانش سیگنال آنالوگ | ۰.۱۵ تا ۰.۳۵ | ۳.۶ تا ۸.۴ | کاملا پیوسته و یکنواخت | ۱.۰ |
| پنل های نمایشگر صنعتی لمسی | ۰.۴۰ تا ۰.۸۰ | ۹.۶ تا ۱۹.۲ | جریان راه اندازی اولیه بک لایت | ۱.۰ |
| سنسورهای مجاورتی خازنی و نوری | ۰.۰۱۵ تا ۰.۰۴۵ | ۰.۳۶ تا ۱.۱ | مصرف یکنواخت بدون پیک | ۰.۸۵ |
| انکودرهای صنعتی شفت دار و بدون شفت | ۰.۰۶ تا ۰.۱۵ | ۱.۴۴ تا ۳.۶ | مصرف ثابت در طول چرخش | ۱.۰ |
| رله های واسط الکترومکانیکی باریک | ۰.۰۱۵ تا ۰.۰۳۵ | ۰.۳۶ تا ۰.۸۴ | جریان هجومی اولیه بوبین | ۰.۷۰ |
| شیرهای برقی پنوماتیک و هیدرولیک | ۰.۲۰ تا ۰.۶۰ | ۴.۸ تا ۱۴.۴ | پیک جریان سلفی در لحظه تحریک | ۰.۶۰ |
| فن های خنک کننده تهویه تابلو | ۰.۱۵ تا ۰.۴۰ | ۳.۶ تا ۹.۶ | اضافه جریان راه اندازی موتور | ۱.۰ |
| سوئیچ های شبکه اترنت صنعتی | ۰.۲۰ تا ۰.۵۰ | ۴.۸ تا ۱۲.۰ | کاملا پیوسته و بدون نوسان | ۱.۰ |
استخراج مقادیر از این جدول راهنمای مطمئنی در محاسبه توان و آمپر منبع تغذیه است و خطر کم تخمین زدن جریان مورد نیاز سیستم را کاملا خنثی میکند.
مطالب بیشتر تکنیل: سنسور شیاری یو شکل
تحلیل ضریب همزمانی و افت راندمان حرارتی
هرگز نمیتوان فرض کرد که تمام عملگرها، خروجی های دیجیتال و رله ها در یک صدم ثانیه به طور همزمان روشن شوند. اعمال ضریب همزمانی مناسب در بطن محاسبه توان و آمپر منبع تغذیه موجب میشود تا از تحمیل هزینه گزاف خرید منابع فوق سنگین اجتناب شود. این ضریب معمولا بین ۰.۷ تا ۰.۸ برای بارهای متناوب متغیر است.
نکته کلیدی دیگر، دمای داخلی تابلو اتوماسیون است. منابع تغذیه سوئیچینگ در دمای کاری بیش از ۴۵ الی ۵۰ درجه سانتیگراد دچار افت توان خروجی میشوند. این پدیده مهندسی به عنوان کاهش توان حرارتی شناخته میشود. اگر در پروسه محاسبه توان و آمپر منبع تغذیه این افت راندمان را مد نظر قرار ندهید، در گرمای تابستان با داغ شدن تابلو، پاور ساپلای وارد پروتکشن اضافه حرارت شده و خط تولید ناگهان متوقف میشود. بنابراین اعمال حاشیه اطمینان حداقل ۲۰ تا ۳۰ درصدی بر روی جمع نهایی توان مصرفی الزامی است.

مقابله با جریان هجومی و رفتار بارهای سلفی
بارهای سلفی مانند بوبین رله ها و شیرهای برقی رفتار الکتریکی متفاوتی در لحظه تحریک دارند. طبق قوانین الکترومغناطیس، در لحظه اعمال ولتاژ به یک سیم پیچ، جریان کشی لحظه ای میتواند تا چندین برابر جریان حالت ماندگار افزایش یابد. در فرایند محاسبه توان و آمپر منبع تغذیه باید از منابعی استفاده شود که توانایی تحمل جریان پیک لحظه ای تا ۱۵۰ درصد توان نامی را برای مدت چند ثانیه داشته باشند.
نادیده گرفتن این مشخصه حیاتی در محاسبه توان و آمپر منبع تغذیه باعث میشود مدار محافظ اتصال کوتاه یا اضافه بار منبع تغذیه به اشتباه فعال شده و ولتاژ خروجی قطع گردد. برای رفع این پدیده، استفاده از دیودهای هرزگرد در دو سر بارهای القایی مستقیم جهت سرکوب ولتاژهای معکوس شدیدا توصیه میشود.
محصولات تکنیل: کنترلر دما

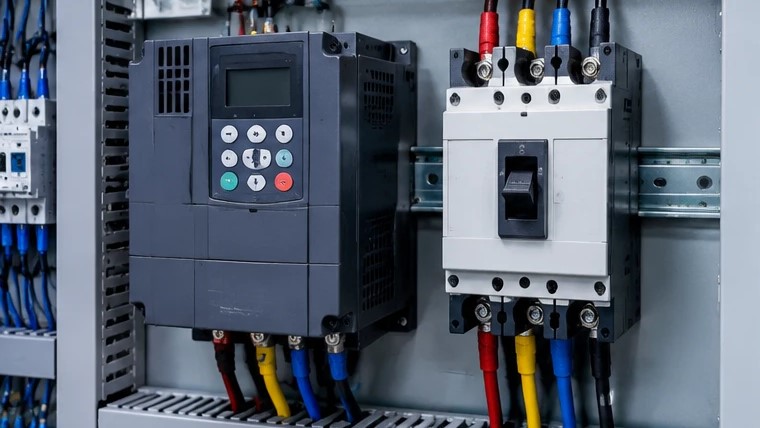

تفکیک منابع تغذیه در تابلوهای پیشرفته
در خطوط اتوماسیون حساس، یکی از اصول طلایی طراحی مهندسی، مجزا سازی خطوط تغذیه است. ایجاد دو خط مستقل شامل یک منبع تغذیه برای ادوات پردازشی و کنترل و یک منبع دیگر برای عملگرها، ایمنی سیستم را تضمین میکند. این تفکیک مهندسی مزایای زیر را فراهم میآورد:
- حفاظت از سیستم پردازش در برابر اضافه بار: در صورت بروز اتصال کوتاه یا سوختن یک شیر برقی، تنها منبع تغذیه عملگرها قطع شده و پی ال سی روشن میماند تا وضعیت خطا را ثبت و آلارم دهد.
- حذف نویزهای سوئیچینگ و تداخل: ضربات جریانی بارهای سلفی وارد خط تغذیه کنترلرها نمیشود و مانع از ایجاد ریست یا خطاهای خوانش سنسورهای آنالوگ میگردد.
با لحاظ کردن این معماری، مهندس طراح برای هر بخش به صورت جداگانه مراحل محاسبه توان و آمپر منبع تغذیه را پیاده سازی میکند تا به یک مدار کاملا ایمن و مطمئن دست یابد.
نمونه عملی محاسبه یک سیستم صنعتی
یک تابلوی اتوماسیون بسته بندی را با تجهیزات زیر در نظر بگیرید:
- یک واحد پی ال سی به همراه ماژول های ورودی و خروجی: مجموعا ۱.۲ آمپر
- یک نمایشگر صنعتی ۷ اینچ: ۰.۵ آمپر
- ده عدد سنسور القایی نوری: مجموعا ۰.۳ آمپر
- دو عدد انکودر افزایشی: مجموعا ۰.۲ آمپر
- پانزده عدد رله فرمانی: با در نظر گرفتن ضریب همزمانی، ۰.۳۵ آمپر
- چهار عدد شیر برقی پنوماتیک: با احتساب تحریک همزمان، ۱.۱ آمپر
جمع ساده جبری جریان ها معادل ۳.۶۵ آمپر است. با اعمال ضریب اطمینان ۲۵ درصد برای مهار جریان های استارت و جبران گرمای داخلی تابلو، جریان طراحی برابر است با ۳.۶۵ ضرب در ۱.۲۵ که معادل ۴.۵۶ آمپر خواهد بود. با تکیه بر این محاسبه توان و آمپر منبع تغذیه مهندس سیستم یک پاور ساپلای استاندارد ۲۴ ولت با جریان نامی ۵ آمپر یا ۱۰ آمپر برای پشتیبانی از طرح توسعه آتی انتخاب میکند.

اعتبارسنجی عملی و نگهداری پیشگیرانه
پس از تکمیل ساخت تابلو، آزمایش عملی برای تایید محاسبات نظری ضروری است. با روشن کردن تمامی ادوات و قرار دادن خط در وضعیت کاری سنگین، جریان مصرفی واقعی باید به وسیله یک آمپرمتر کلمپی جریان مستقیم کالیبره شده اندازه گیری شود. اگر ارقام عملیاتی با نتایج به دست آمده در فاز محاسبه توان و آمپر منبع تغذیه همخوانی نداشت، سیستم تهویه تابلو، افت ولتاژ طول کابل ها و نشتی های جریان باید فورا بازبینی گردند.
نتیجه گیری: محاسبه توان و آمپر منبع تغذیه
طراحی اصولی سیستم تغذیه در تابلوهای برق صنعتی تفاوت میان یک خط تولید بدون نقص و یک سیستم پر از توقفات پرهزینه است. درک عمیق از جریان کشی ادوات، اثرات بار القایی، کاهش توان حرارتی در فصول گرم و اعمال ضرایب اطمینان، محورهای بنیادین فرایند محاسبه توان و آمپر منبع تغذیه هستند. مهندسان با رعایت این چهارچوب ها، بقای عملکرد قطعات حساس الکترونیکی را برای سال ها تضمین میکنند.
مجموعه مهندسی تکنیل به عنوان مرجع تخصصی تامین قطعات اتوماسیون صنعتی و برق تابلویی، برترین برندهای اورجینال منابع تغذیه سوئیچینگ تابلویی را با گارانتی اصالت کالا و خدمات فنی اختصاصی عرضه میکند. اگر در پروژه خود به مشاوره مهندسی جهت انتخاب، تحلیل ظرفیت و خرید منبع تغذیه نیاز دارید، همین حالا از طریق وبسایت تکنیل با مهندسان فروش ما ارتباط برقرار کنید و از پشتیبانی فنی مطمئن بهره مند شوید.
محصولات ما: منبع تغذیه
پرسش های متداول درباره ی محاسبه توان و آمپر منبع تغذیه
1. چرا باید حاشیه اطمینان ۲۰ تا ۳۰ درصدی در محاسبات لحاظ گردد؟
کارکرد منبع تغذیه در سقف جریان نامی موجب استرس حرارتی قطعات الکترونیکی و کاهش چشمگیر طول عمر خازن های الکترولیتی میشود. اعمال این حاشیه ایمنی، پایداری خروجی و دوام عملکرد تجهیز را تضمین میکند.
2. چه عواملی باعث کاهش توان منبع تغذیه در داخل تابلو میشوند؟
افزایش دمای هوای تابلو به بالای ۵۰ درجه سانتیگراد، انسداد شیارهای تهویه منبع تغذیه، انباشت گرد و غبار صنعتی روی هیت سینک و عدم وجود گردش هوای آزاد در اطراف تجهیز از عوامل اصلی افت راندمان هستند.
3. در صورت کمبود ظرفیت منبع تغذیه چه خطاهایی رخ میدهد؟
بارزترین نشانه ها شامل افت ولتاژ ۲۴ ولت به مقادیر کمتر، ریست شدن ناگهانی سی پی یو در زمان تحریک شیرهای برقی، قطع و وصل مکرر خروجی به دلیل فعال شدن محافظ جریان و سوختن فیوزهای ورودی منبع است.
4. چگونه اثر جریان هجومی شیرهای برقی بزرگ را مهار کنیم؟
میتوان از منابع تغذیه صنعتی با ویژگی اضافه بار لحظه ای ۱۵۰ درصد استفاده کرد، تغذیه بارهای سلفی را از کنترلر جدا نمود و در دو سر هر بوبین دیود هرزگرد معکوس نصب کرد.
5. اثر طول مسیر کابل کشی بر ظرفیت منبع تغذیه چیست؟
طول زیاد کابل باعث افزایش مقاومت اهمی سیم و افت ولتاژ در انتهای مسیر میشود. در صورت طولانی بودن مسیر، باید سطح مقطع سیم افزایش یافته یا ولتاژ خروجی منبع تغذیه توسط پتانسیومتر روی پنل اندکی بالاتر از ۲۴ ولت تنظیم شود.
