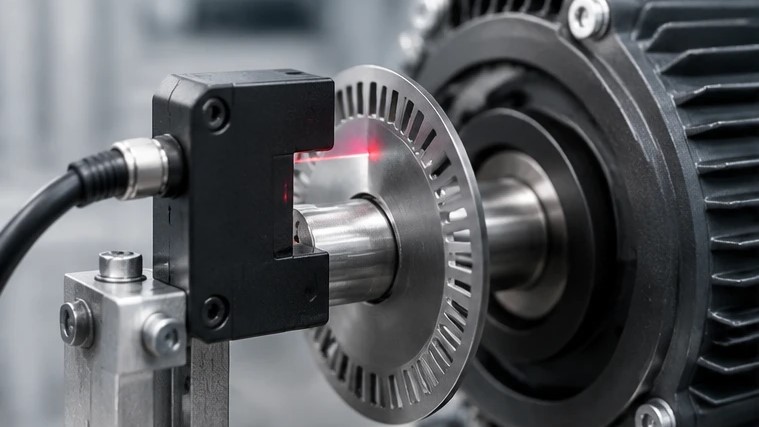

سنسور شیاری یو شکل چیست و چگونه دور موتور و دندانه را میشمارد؟

سنسور شیاری یو شکل (U-Shape Slot Sensor) که در دسته سنسورهای فتوالکتریک Through-Beam یکپارچه قرار میگیرد، یکی از دقیق ترین ادوات ابزار دقیق برای پایش موقعیت و شمارش قطعات در خطوط اتوماسیون صنعتی است. در این سنسورها، فرستنده نور (Emitter) و گیرنده نوری (Receiver) در دو بازوی یک قاب یو شکل تعبیه شده اند و محور نوری همواره برقرار است. ورود هرگونه جسم کدر یا نیمه شفاف به داخل این شیار، مسیر نور را مسدود کرده و تغییر وضعیت خروجی الکتریکی سنسور را رقم میزند. در فرآیندهای صنعتی که نیاز به تشخیص دقیق لبه دندانه های چرخ دنده یا اسلات های دیسک های انکودری برای محاسبه دور موتور (RPM) وجود دارد، این سنسورها به دلیل سرعت سوئیچینگ بالا و عدم حساسیت به ارتعاشات مکانیکی، جایگزینی برتر برای میکروسوئیچ های مکانیکی محسوب میشوند.

مطالب بیشتر: راهنمای انتخاب تجهیزات اتوماسیون برای صنایع غذایی

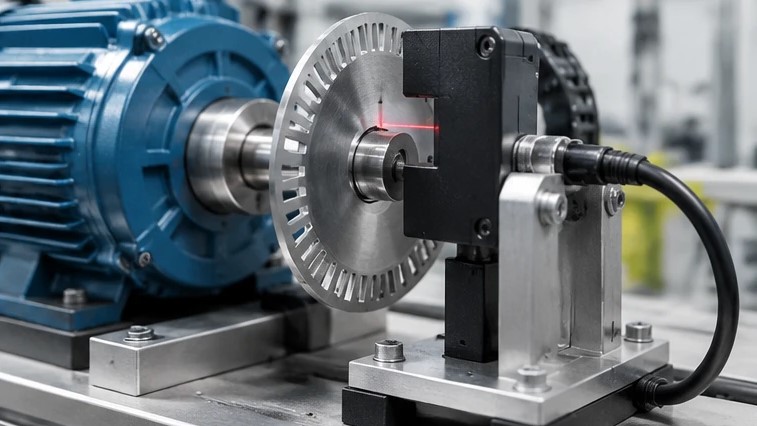

مکانیزم فیزیکی عملکرد و نحوه شمارش دور موتور

در قلب سیستم های اندازه گیری سرعت دورانی، سنسور شیاری یو شکل با بهره گیری از تکنولوژی مادون قرمز (Infrared) عمل میکند. برای محاسبه دقیق RPM موتور، یک دیسک انکودری (Slot Disc) که دارای تعدادی شیار یا دندانه مشخص روی محیط خود است، به شفت موتور متصل میشود. این دیسک با چرخش شفت، از داخل شیار سنسور عبور میکند. هر بار که یک دندانه یا تیغه دیسک وارد شیار سنسور میشود، پرتو نور قطع شده و یک پالس منطقی ایجاد میگردد.

سیستم کنترل مرکزی یا همان PLC با استفاده از کارت های ورودی دیجیتال پرسرعت (High Speed Counter – HSC) تعداد این پالس ها را در واحد زمان شمارش میکند. از آنجا که تعداد شیارهای دیسک انکودری یک عدد ثابت و مشخص است، فرمول محاسبه دور موتور بسیار ساده و در عین حال دقیق است. نویزپذیری بسیار پایین در مقایسه با سنسورهای القایی معمولی، از مزایای کلیدی این روش است، زیرا سنسور شیاری یو شکل با تغییرات میدان مغناطیسی محیط دچار خطا نمیشود و تنها به عبور فیزیکی جسم واکنش نشان میدهد.

محصولات ما: ترانسمیتر فشار

تحلیل مشخصات فنی و پارامترهای الکتریکی سنسورهای شیاری

فرکانس پاسخ دهی (Response Frequency) در سنسورهای شیاری یکی از مهم ترین پارامترها برای پروژه های با دور موتور بالاست. سنسورهای صنعتی استاندارد در این کلاس معمولا فرکانس پاسخ دهی تا ۵ کیلوهرتز یا بالاتر را پوشش میدهند که امکان اندازه گیری دقیق سرعت در دورهای بسیار بالا را فراهم میکند. مدارات خروجی این سنسورها معمولا به صورت ترانزیستوری NPN یا PNP با ساختار Open Collector طراحی میشوند تا با انواع ورودی های استاندارد PLC سازگاری کامل داشته باشند.

علاوه بر این، قابلیت Light ON و Dark ON در بسیاری از مدل ها تعبیه شده است. وضعیت Light ON به این معناست که خروجی سنسور هنگام تابش نور به گیرنده (وقتی شیار خالی است) فعال میشود و در حالت Dark ON، خروجی هنگام انسداد نور (وقتی جسم در شیار است) فعال میگردد. این انعطاف پذیری در منطق کنترل، مهندس طراح را قادر میسازد تا بدون تغییر در کد نویسی PLC، نوع عملکرد سنسور را با نیاز برنامه تطبیق دهد.

محصولات ما: کنترلر دما

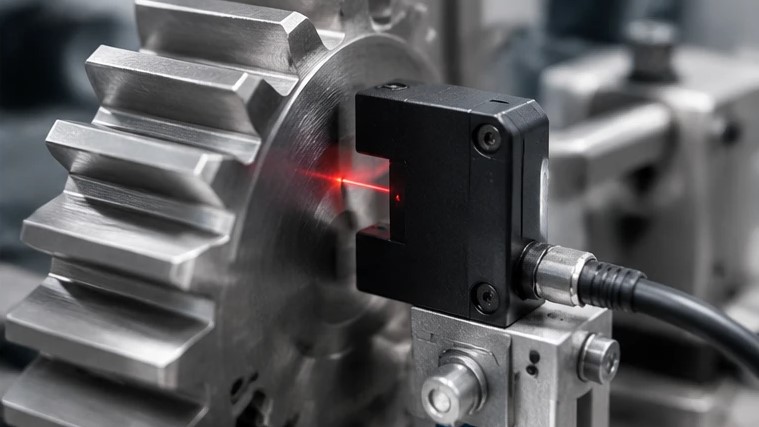

جدول جامع مشخصات فنی و مقایسه سری های سنسور شیاری یو شکل

برای انتخاب بهینه تجهیز، تمام پارامترهای کلیدی در جدول زیر تجمیع شده اند:

الزامات نصب و چک لیست عیب یابی در سیستم های شمارش پالس

اجرای صحیح این سیستم در محیط کارگاهی نیازمند رعایت الزامات مهندسی زیر است:

• همراستایی دقیق مرکز دیسک انکودری با خط دید نوری سنسور برای جلوگیری از خطای شمارش کاذب، استفاده از کابل های شیلددار جهت انتقال سیگنال پالس به PLC به منظور حذف نویزهای فرکانس بالا ناشی از درایو موتور، تنظیم فاصله فیزیکی بدنه سنسور از شفت برای جلوگیری از سایش، و استفاده از تغذیه رگوله شده ۲۴ ولت DC برای پایداری وضعیت LED فرستنده.
• بررسی عدم وجود ذرات معلق (گرد و غبار یا براده فلزی) در مسیر نوری داخل شیار که موجب کاهش شدت نور و خطای سوئیچینگ میشود، بازرسی اتصالات کابل و ترمینال ها برای جلوگیری از افت ولتاژ سیگنال، اطمینان از صحت عملکرد کارت HSC در PLC با بررسی LED های وضعیت روی کارت ورودی، و تست سنسور در وضعیت ایستا برای تایید عملکرد صحیح مدار خروجی بدون دخالت عوامل مکانیکی.

محصولات ما: کنترلر دما آتونیکس

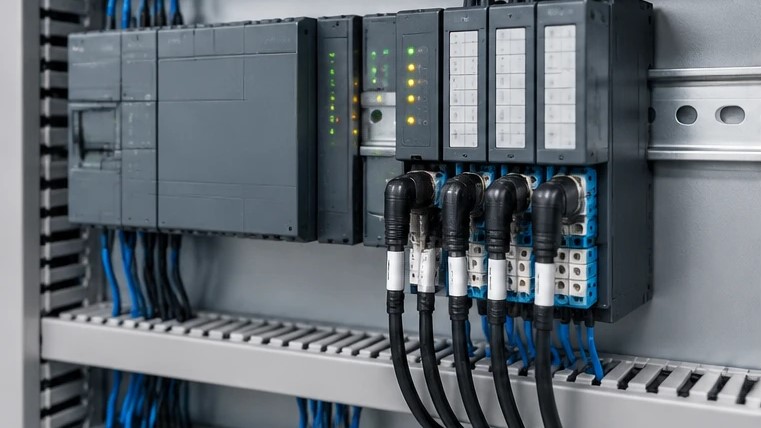

مقایسه فنی سنسور شیاری یو شکل با سنسورهای القایی و انکودر روتاری

در بسیاری از کاربردها، مهندسان میان سنسور شیاری یو شکل، سنسور القایی و انکودر روتاری دچار تردید میشوند. سنسورهای القایی (Inductive) به دلیل ماهیت مغناطیسی، هنگام عبور دندانه ها در دورهای بالا ممکن است به دلیل پدیده هیسترزیس با خطا مواجه شوند. انکودرهای روتاری شفت دار اگرچه بسیار دقیق هستند، اما به دلیل کوپلینگ مکانیکی، در محیط های لرزشی مستعد خرابی یاتاقان داخلی هستند. سنسور شیاری یو شکل با ترکیب دقت نوری و ساختار بدون تماس (Non-contact)، هزینه کمتر و طول عمر بسیار بالاتری را در شرایط کاری سنگین ارائه میدهد و تنها نیاز به وجود یک دیسک چاک دار روی شفت دارد.

نتیجه گیری: سنسور شیاری یو شکل

انتخاب سنسور شیاری یو شکل مناسب، ضامن دقت در کنترل سرعت و پایداری سیستم های شمارشی در دستگاه های صنعتی است. با توجه به حساسیت این تجهیزات به نویز و شرایط محیطی، استفاده از محصولات اورجینال و با کیفیت صنعتی اهمیت بالایی دارد. مجموعه مهندسی تکنیل به عنوان مرجع تامین قطعات اتوماسیون، ضمن ارائه مشاوره های تخصصی پیش از خرید، اصالت کلیه سنسورهای شیاری و ابزار دقیق را تضمین نموده و با ارائه هولوگرام و ۱۲ ماه خدمات پس از فروش، بستری مطمئن برای تامین نیازهای فنی صنایع فراهم آورده است.

محصولات ما: اینورتر

سوالات متداول درباره ی سنسور شیاری یو شکل

1. آیا سنسور شیاری یو شکل میتواند اجسام شفاف را تشخیص دهد؟

خیر. سنسورهای شیاری استاندارد برای تشخیص اجسام کدر طراحی شده اند. برای تشخیص اجسام شفاف یا نیمه شفاف، باید از سنسورهای نوری خاص با حساسیت بالا یا سنسورهای آلتراسونیک استفاده نمود.

2. علت پرش یا عدم شمارش صحیح پالس ها در دور موتور بالا چیست؟

عامل اصلی این خطا معمولا فرکانس پاسخ دهی پایین سنسور نسبت به تعداد دندانه های دیسک و دور موتور است. همچنین نویز الکترومغناطیسی کابل سیگنال نیز میتواند منجر به ایجاد پالس های کاذب در PLC شود. استفاده از کابل شیلددار و اتصال صحیح ارت، این مشکل را مرتفع میکند.

3. تفاوت خروجی NPN و PNP در سنسور شیاری یو شکل چیست؟

تفاوت در سطح ولتاژ خروجی هنگام فعال شدن است. خروجی NPN هنگام فعال شدن سیگنال صفر ولتاژ (منفی) را به PLC ارسال میکند (Sink)، در حالی که خروجی PNP هنگام فعال شدن سیگنال مثبت تغذیه را به ورودی PLC میفرستد (Source). انتخاب باید بر اساس نوع کارت ورودی PLC انجام شود.

4. آیا غبار و آلودگی محیطی روی عملکرد سنسور شیاری یو شکل تاثیر دارد؟

بله. تجمع گرد و غبار در داخل شیار میتواند مانع رسیدن نور فرستنده به گیرنده شود و سنسور را به وضعیت فعال دائم (یا غیر فعال دائم) ببرد. در محیط های آلوده، پیشنهاد میشود از مدل هایی با شیار بازتر استفاده شده و به صورت دوره ای با باد خشک تمیز شوند.

5. برای اتصال سنسور به PLC های دارای ورودی ۲۴ ولت، چه نکاتی ضروری است؟

باید از سازگاری سطح ولتاژ تغذیه سنسور با ورودی PLC اطمینان حاصل کرد. اکثر سنسورهای صنعتی استاندارد با ۲۴ ولت DC کار میکنند. همچنین رعایت قطبیت تغذیه و استفاده از کابل با مقطع مناسب برای جلوگیری از افت ولتاژ در مسیرهای طولانی الزامی است.
