کاربرد انکدر در ماشین‌آلات صنعتی

در دنیای پیچیده اتوماسیون صنعتی، دستیابی به دقت بالا در حرکت و موقعیت یابی یکی از چالش های اصلی مهندسان است. سیستم های کنترل حرکت، بدون داشتن فیدبک دقیق از وضعیت فعلی قطعات متحرک، عملا در یک حلقه باز کار می کنند که نتیجه آن خطاهای تجمعی و کاهش کیفیت محصول نهایی است. استفاده از انکدر در ماشین‌آلات صنعتی به عنوان یک قطعه کلیدی و حیاتی، راهکار اصلی برای بستن این حلقه کنترلی و دستیابی به دقت های میکرومتری است. انکدرها با تبدیل حرکت مکانیکی به سیگنال های الکتریکی قابل فهم برای کنترلرها، پایه و اساس هوشمندسازی و کنترل دقیق ماشین آلات مدرن را تشکیل می دهند. در این مقاله به بررسی عمیق عملکرد، انواع و کاربردهای فنی این قطعات می پردازیم.

اصول عملکرد و نقش انکدر در ماشین‌آلات صنعتی

به زبان ساده، انکدر یک مبدل است که حرکت دورانی یا خطی یک شفت را به سیگنال دیجیتال یا آنالوگ تبدیل می کند. این سیگنال ها توسط سیستم های کنترلی نظیر پی ال سی (PLC) یا درایوهای سروو خوانده شده و برای تعیین موقعیت، سرعت و جهت حرکت استفاده می شوند. اهمیت استفاده از انکدر در ماشین‌آلات صنعتی در این است که این دستگاه ها به سیستم اجازه می دهند همواره بداند هر بخش از ماشین در چه موقعیتی قرار دارد.

زمانی که یک ماشین سی ان سی (CNC) در حال تراشکاری یک قطعه حساس است، اگر سیستم کنترل نداند ابزار دقیقا در چه زاویه ای نسبت به قطعه قرار دارد، نمی تواند عملیات دقیق را انجام دهد. در چنین شرایطی، انکدرها با ارسال پالس های دقیق در هر دور چرخش، اطلاعات موقعیتی را با فرکانس بالا به کنترلر می فرستند. این فرآیند باعث می شود تا ماشین با حداقل خطا و حداکثر تکرارپذیری کار کند. در واقع، پایداری عملیاتی در کارخانجات پیشرفته به شدت به کیفیت و دقت انکدرهای نصب شده روی الکتروموتورها و محورها وابسته است.

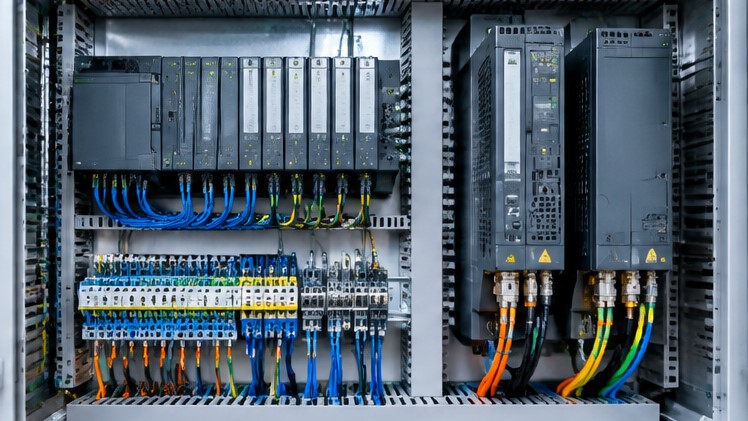

انواع تکنولوژی های تشخیص موقعیت در انکدرها

انکدرها بر اساس نوع سیگنال خروجی و تکنولوژی تشخیص به دسته های مختلفی تقسیم می شوند. شناخت دقیق این دسته بندی ها برای مهندسان الزامی است تا بتوانند بهترین انتخاب را داشته باشند. به طور کلی می توان گفت تنوع بالای تکنولوژی های انکدر در ماشین‌آلات صنعتی امکان استفاده از آن ها را در محیط های مختلف، از محیط های تمیز آزمایشگاهی تا فضاهای صنعتی آلوده با نویز شدید فراهم کرده است.

سیستم های سروو و جایگاه ویژه انکدر در ماشین‌آلات صنعتی

در سیستم های سروو، انکدر نه تنها یک قطعه جانبی، بلکه قلب تپنده سیستم کنترل حلقه بسته است. درایو سروو برای اینکه بتواند گشتاور و سرعت موتور را به دقت تنظیم کند، نیاز دارد که به صورت بلادرنگ از وضعیت شفت موتور آگاه باشد. نصب انکدر در ماشین‌آلات صنعتی روی محورهای سروو باعث می شود که سیستم کنترل بتواند خطاهای حرکتی را در کسری از میلی ثانیه شناسایی و اصلاح کند.

این تکنولوژی امکان دستیابی به ویژگی های زیر را در ماشین آلات فراهم می کند:

• قابلیت توقف نقطه ای با دقت بسیار بالا و بدون لرزش.
• کنترل سرعت بسیار دقیق حتی در فشارهای کاری متغیر.
• تکرارپذیری حرکت در سیکل های متوالی بدون انحراف.
• امکان همگام سازی چندین محور حرکتی با یکدیگر.

چالش های فنی در پیاده سازی انکدر در ماشین‌آلات صنعتی

با وجود تمام مزایا، نصب و راه اندازی انکدرها با چالش هایی همراه است که اگر نادیده گرفته شوند، می توانند منجر به خرابی سیستم یا ارسال داده های نادرست گردند. یکی از بزرگترین چالش ها در محیط های صنعتی، نویزهای الکترومغناطیسی است که توسط اینورترها و کابل های قدرت تولید می شوند. برای کاهش این اثرات و بهره برداری بهینه از انکدر در ماشین‌آلات صنعتی، توجه به نکات زیر حیاتی است:

1. استفاده از کابل های شیلددار مرغوب و اتصال شیلد به ارت در یک سمت جهت جلوگیری از حلقه های زمین.
2. جداسازی فیزیکی کابل های دیتای انکدر از کابل های قدرت موتور برای کاهش تداخل القایی.
3. اطمینان از تراز بودن محور انکدر با شفت موتور برای جلوگیری از فشار مکانیکی بر بیرینگ های انکدر.
4. انتخاب انکدر با درجه حفاظت آی پی مناسب با محیط (مانند آی پی ۶۵ یا بالاتر برای محیط های مرطوب).

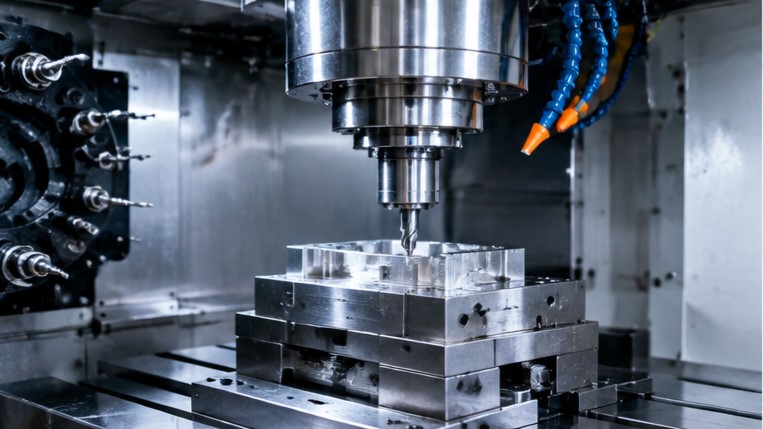

کاربرد انکدر در ماشین‌آلات صنعتی در خطوط تولید اتوماتیک

در صنایع مختلف، کاربردهای متنوعی برای این تجهیزات تعریف شده است. خطوط تولیدی که از ربات ها، سیستم های بسته بندی و ماشین آلات چاپ استفاده می کنند، همگی به نحوی از این تکنولوژی بهره می برند. نگاهی به جدول زیر نشان می دهد که چگونه انکدر در ماشین‌آلات صنعتی بر اساس نیاز کاربردی انتخاب می شود:

لیست مزایای استفاده از انکدرهای مدرن در بهره وری

استفاده از انکدر در ماشین‌آلات صنعتی مدرن، مزایای رقابتی متعددی را برای واحدهای تولیدی به ارمغان می آورد که مهم ترین آن ها عبارتند از:

• کاهش ضایعات تولیدی به دلیل افزایش دقت و کاهش خطای انسانی در تنظیمات مکانیکی.
• افزایش طول عمر ماشین آلات به واسطه کنترل دقیق گشتاور و جلوگیری از ضربه های مکانیکی.
• امکان مانیتورینگ دقیق وضعیت دستگاه و پیش بینی زمان سرویس های دوره ای (تعمیرات پیشگیرانه).
• بهبود سرعت پاسخگویی خط تولید به تغییرات محصول و کاهش زمان توقف برای تغییر تنظیمات.

آینده هوشمندسازی و نسل جدید انکدرها

با ورود به عصر صنعت چهارم، نسل جدیدی از انکدرها به بازار عرضه شده اند که علاوه بر ارسال موقعیت، قابلیت های تشخیصی نیز دارند. این انکدرها می توانند اطلاعاتی نظیر دمای داخلی، شدت لرزش و وضعیت سلامت لنزهای نوری را به سیستم کنترل ارسال کنند. ادغام این قابلیت ها در انکدر در ماشین‌آلات صنعتی باعث می شود که مدیران فنی بتوانند خرابی های احتمالی را پیش از وقوع شناسایی کرده و مانع از توقفات ناگهانی خط تولید شوند. استفاده از پروتکل های ارتباطی مدرن مانند آی او لینک و اترکت در این انکدرها، سرعت تبادل داده ها را تا ده ها برابر افزایش داده و پیچیدگی سیم کشی را به شدت کاهش داده است.

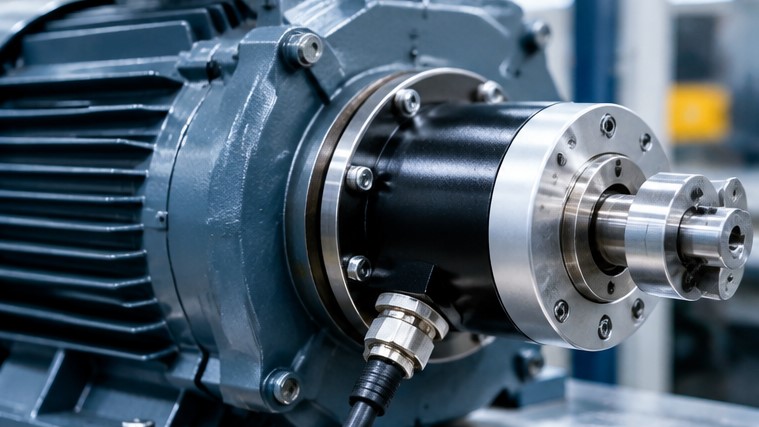

انتخاب و نگهداری صحیح تجهیزات

انتخاب صحیح این قطعات صرفا بر اساس قیمت نبوده و نیازمند بررسی دقیق پارامترهای فنی است. تعداد پالس در هر دور، ولتاژ تغذیه، نوع خروجی الکتریکی (نظیر پوش پول یا لاین درایور) و نوع شفت (توپر یا توخالی) همگی فاکتورهایی هستند که باید بر اساس نقشه فنی دستگاه انتخاب شوند. استفاده از تجهیزات باکیفیت و استاندارد، تضمین کننده عمر طولانی و عملکرد بدون نقص انکدر در ماشین‌آلات صنعتی در شرایط دشوار کاری است.

برای اطمینان از عملکرد صحیح در طول زمان، بازرسی های دوره ای اتصالات الکتریکی، بررسی سلامت ظاهری کوپلینگ ها و اطمینان از عدم نفوذ گرد و غبار یا مایعات به داخل بدنه انکدر باید در برنامه نگهداری و تعمیرات پیشگیرانه کارخانه قرار گیرد. در صورتی که نیاز به مشاوره تخصصی برای انتخاب مناسب ترین نوع انکدر در ماشین‌آلات صنعتی برای کاربردهای خاص خود دارید، کارشناسان مجموعه تکنیل آماده ارائه راهنمایی های فنی و تامین تجهیزات استاندارد برای ارتقای سیستم های اتوماسیون شما هستند.

جمع بندی

سوالات متداول درباره کاربرد انکدر در ماشین‌آلات صنعتی

تفاوت اصلی انکدر افزایشی و مطلق در ماشین‌آلات صنعتی چیست؟

انکدر افزایشی موقعیت نسبی را نسبت به نقطه شروع حرکت گزارش می کند و با قطع برق، موقعیت خود را فراموش می کند، در حالی که انکدر مطلق موقعیت دقیق را حتی پس از قطع و وصل برق به صورت دائم در حافظه خود نگه می دارد.

آیا لرزش های شدید ماشین آلات بر عملکرد انکدر تاثیر دارد؟

بله، در محیط های دارای لرزش شدید، استفاده از انکدرهای نوری ممکن است باعث خطای خواندن شود. در این موارد، استفاده از انکدرهای مغناطیسی یا انکدرهای نوری با ساختار ضد لرزش (High-Duty) برای حفظ دقت پیشنهاد می شود.

بهترین پروتکل ارتباطی برای انکدر در ماشین‌آلات صنعتی با سرعت بالا کدام است؟

برای سرعت های بسیار بالا و نیاز به دقت لحظه ای، استفاده از پروتکل های مبتنی بر شبکه صنعتی مانند اترکت (EtherCAT) یا پروفی نت (Profinet) به دلیل تاخیر بسیار کم و پهنای باند بالا بهترین گزینه محسوب می شود.

چگونه می توان نویز محیطی را در کابل کشی انکدر کاهش داد؟

برای کاهش نویز باید از کابل های شیلددار زوج تابیده استفاده کرد، شیلد کابل را در سمت درایو یا پی ال سی به ارت متصل نمود و مسیر عبور کابل انکدر را از مسیر کابل های قدرت موتور یا سایر بارهای سلفی حداقل سی سانتی متر فاصله داد.
