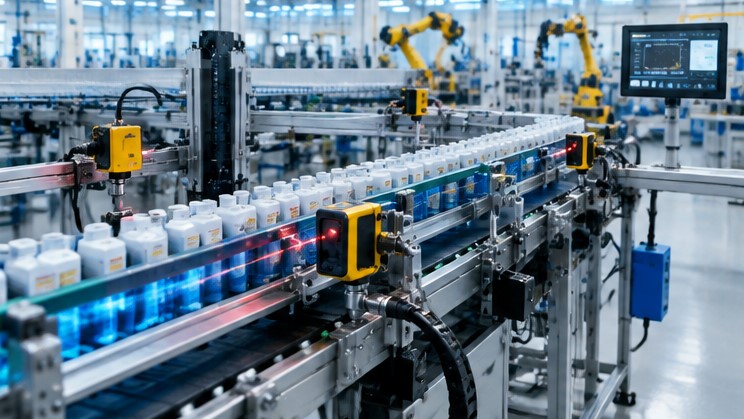

چگونه سنسور نوری مناسب برای کارخانه خود انتخاب کنیم؟

در اکوسیستم اتوماسیون صنعتی، داده ها نقش حیاتی ایفا می کنند و سنسورها در خط مقدم جمع آوری این داده ها قرار دارند. سنسورهای نوری به دلیل غیر تماسی بودن، سرعت پاسخ دهی بسیار بالا و انعطاف پذیری در تشخیص انواع متریال، به عنوان ستون فقرات سیستم های کنترل شناخته می شوند. با این حال، تعدد برندها، تکنولوژی های مختلف تشخیص (مانند لیزر، مادون قرمز و نور مرئی) و شرایط محیطی متفاوت، انتخاب یک سنسور نوری مناسب برای کارخانه را به یک چالش فنی پیچیده تبدیل کرده است. در این مقاله قصد داریم با نگاهی عمیق به پارامترهای فیزیکی و الکتریکی، راهکارهایی دقیق برای انتخاب، نصب و بهره برداری از این تجهیزات ارائه دهیم.

فیزیک عملکرد و اهمیت انتخاب دقیق

سنسورهای نوری بر پایه ارسال یک پرتو نور (فرستنده) و دریافت بازخورد آن (گیرنده) عمل می کنند. تفاوت اصلی در نحوه تعامل این پرتو با جسم هدف است. وقتی صحبت از انتخاب سنسور نوری مناسب برای کارخانه می شود، باید درک کنیم که متغیرهایی مثل ضریب بازتاب جسم، شفافیت، رنگ و بافت سطح، مستقیما روی دقت تشخیص اثر می گذارند. برای مثال، سنسورهای بازتابی (Diffuse) که بر اساس بازگشت نور از سطح جسم عمل می کنند، برای تشخیص اجسام تیره یا با جذب نور بالا، گزینه مناسبی نیستند و ممکن است منجر به خطای نادیده گرفتن جسم (False Negative) شوند. بنابراین، شناخت این اصول پایه، پیش نیاز هرگونه خرید تجهیزات است.

طبقه بندی تکنولوژی های نوری برای کاربردهای صنعتی

برای اینکه بتوانیم یک سنسور نوری مناسب برای کارخانه انتخاب کنیم، باید محیط عملیاتی و نوع هدف را به درستی تحلیل کنیم. سنسورهای نوری در دسته بندی های اصلی زیر قرار می گیرند:

• سنسورهای یک طرفه (Diffuse Reflective): در این سنسورها فرستنده و گیرنده در یک محفظه واحد هستند. نور پس از برخورد به جسم به گیرنده برمی گردد. این سنسورها برای فواصل کوتاه تا متوسط عالی هستند اما به رنگ و سطح جسم حساسیت زیادی دارند.
• سنسورهای رفلکتوری (Retro-reflective): از یک آینه برای بازگشت نور استفاده می کنند. این سنسورها دقت بسیار بالاتری دارند و برای تشخیص اجسام در فواصل دورتر و محیط های بزرگتر استفاده می شوند.

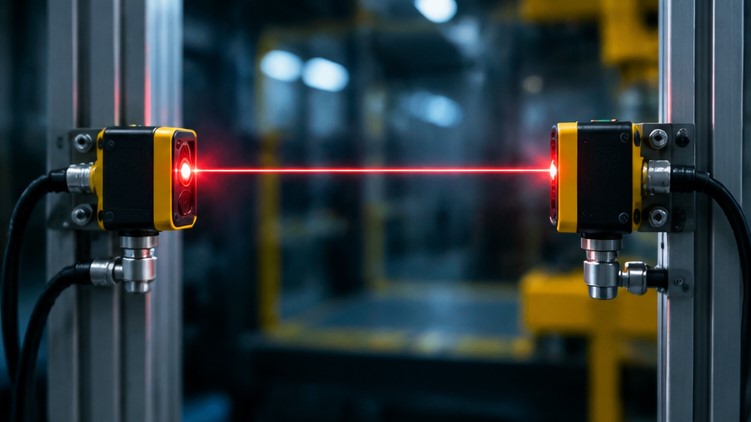

• سنسورهای دو طرفه (Through-beam): این مدل ها دارای دو واحد جداگانه هستند که در مقابل هم نصب می شوند. نور مستقیم از فرستنده به گیرنده می تابد و قطع شدن این نور باعث ارسال سیگنال می شود. این مدل قابل اطمینان ترین نوع سنسور در شرایط گرد و غبار شدید و محیط های صنعتی خشن است.

جدول مقایسه پارامترهای انتخاب سنسور

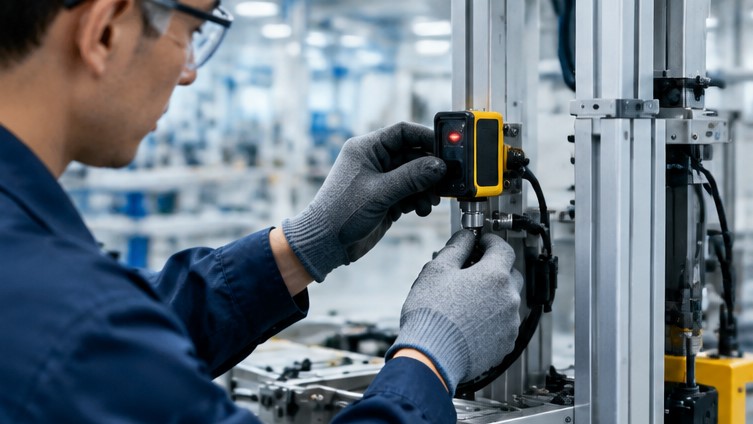

چالش های نویز، تداخل و محیط عملیاتی

یکی از بزرگترین مشکلات در کارخانه ها، وجود منابع نوری مزاحم و نویزهای الکترومغناطیسی است. وقتی می خواهید یک سنسور نوری مناسب برای کارخانه را به کار بگیرید، باید به مقوله “تداخل متقاطع” (Crosstalk) توجه کنید. در خطوط تولیدی که چندین سنسور در کنار هم نصب شده اند، نور فرستنده یک سنسور ممکن است توسط گیرنده سنسور مجاور دریافت شود که باعث ایجاد سیگنال های کاذب (False Positive) می شود. برای رفع این مشکل، سنسورهای مدرن از تکنولوژی های مدولاسیون فرکانسی استفاده می کنند که باعث می شود گیرنده فقط نور اختصاصی فرستنده خود را شناسایی کند.

همچنین، وجود گرد و غبار، بخار روغن و رطوبت در هوا می تواند پرتو نوری را قبل از رسیدن به هدف تضعیف کند. در چنین شرایطی، انتخاب یک سنسور نوری مناسب برای کارخانه باید بر اساس مدل هایی با “ذخیره بهره” (Excess Gain) بالا باشد. سنسورهایی که دارای قابلیت جبران خودکار آلودگی هستند، می توانند حساسیت خود را با گذشت زمان و نشستن غبار روی لنز افزایش دهند تا دقت تشخیص حفظ شود.

نکات طلایی در یکپارچگی الکتریکی (PLC Integration)

نحوه اتصال سنسور به پی ال سی (PLC) به اندازه انتخاب خود سنسور اهمیت دارد. در اکثر پروژه های صنعتی، ولتاژ بیست و چهار ولت DC استاندارد است، اما نوع خروجی (PNP یا NPN) باید با ورودی کارت های پی ال سی تطابق کامل داشته باشد.

1. بررسی امپدانس ورودی کارت PLC: مطمئن شوید که جریان خروجی سنسور با نیاز کارت ورودی پی ال سی همخوانی دارد تا از سوختن یا عدم تحریک ورودی جلوگیری شود.
2. استفاده از شیلدینگ (Shielding): برای جلوگیری از تاثیر نویز موتورها و درایوها، حتما از کابل های شیلد دار استفاده کنید.
3. انتخاب سنسور با خروجی IO-Link: اگر به دنبال یک سنسور نوری مناسب برای کارخانه هوشمند هستید، تکنولوژی IO-Link این امکان را فراهم می کند که داده های تشخیصی سنسور (مانند سلامت لنز و دمای کاری) به صورت دیجیتال به پی ال سی ارسال شود.

پارامترهای کلیدی برای افزایش طول عمر سنسورها

عمر مفید سنسورهای نوری مستقیما با رعایت اصول نصب و نگهداری در ارتباط است. بسیاری از سنسورهایی که به عنوان خرابی قطعه تعویض می شوند، در واقع قربانی شرایط نصب غیراصولی بوده اند.

• نصب در محل ایمن: سنسورها را در نقاطی نصب کنید که در معرض ضربات مکانیکی مستقیم نباشند یا از براکت های محافظ استفاده کنید.
• پاکسازی لنزها: یک برنامه زمان بندی شده برای پاکسازی لنزها با استفاده از هوای فشرده خشک یا پارچه های بدون پرز و الکل ایزوپروپیل داشته باشید.
• جلوگیری از تابش مستقیم نور شدید: اگر سنسور در فضای باز یا نزدیک پنجره های کارخانه نصب شده است، از سایبان (Hood) استفاده کنید تا نور خورشید باعث اشباع گیرنده نشود.

تکنیک های عیب یابی سریع برای مهندسان تعمیرات

اگر سیستم تشخیص شما به درستی کار نمی کند، پیش از تعویض سنسور، مراحل زیر را طی کنید تا سنسور نوری مناسب برای کارخانه خود را به درستی عیب یابی کنید:

1. بررسی وضعیت ال ای دی ها: اکثر سنسورها دارای نشانگر وضعیت تغذیه و وضعیت خروجی هستند. اگر چراغ وضعیت روشن نمی شود، مشکل از تغذیه برق است.
2. تست همراستایی: در مدل های دو طرفه، مطمئن شوید که فرستنده و گیرنده دقیقاً روبروی هم هستند. حتی چند درجه انحراف می تواند باعث افت سیگنال شود.
3. بررسی کابل کشی: قطعی در مسیر کابل ها یا شل بودن اتصالات در ترمینال باکس از رایج ترین دلایل قطعی سیگنال هستند.
4. تست بازتاب: یک صفحه سفید را در مقابل سنسور قرار دهید. اگر سنسور عمل کرد، یعنی مشکل از سطح جسم هدف است (مثلاً جسم بیش از حد تیره است).

اهمیت تکنولوژی های جدید در هوشمندسازی خطوط

در سال های اخیر، سنسورهای نوری تنها به تشخیص حضور یا عدم حضور جسم محدود نمی شوند. مدل های جدید قادر به اندازه گیری فاصله (Distance Measuring Sensors) با دقت میلی متری هستند. این یعنی سنسور علاوه بر تشخیص، می تواند موقعیت دقیق جسم را نیز گزارش دهد. انتخاب چنین تجهیزاتی به عنوان سنسور نوری مناسب برای کارخانه، دریچه ای جدید به سمت کنترل دقیق فرآیند باز می کند که در آن، سرعت تولید و دقت ابعادی به صورت لحظه ای مانیتور می شود.

استانداردهای حفاظتی و مواد سازنده

بدنه سنسور نیز به اندازه لنز آن اهمیت دارد. در محیط های شیمیایی یا کارخانه های صنایع غذایی که نیاز به شستشوی روزانه با مواد ضدعفونی کننده دارند، حتما باید از سنسورهایی با بدنه استیل ضد زنگ (Stainless Steel) استفاده کنید. سنسورهای با بدنه پلاستیکی معمولی در برابر این مواد به سرعت خورده شده و نفوذ مایعات باعث سوختن مدار داخلی می شود. بنابراین همیشه در انتخاب سنسور نوری مناسب برای کارخانه، به گرید حفاظتی IP (مانند IP67, IP69K) و متریال بدنه دقت کافی داشته باشید.

جدول مقایسه پروتکل های ارتباطی مدرن

جمع بندی و پیشنهاد نهایی تکنیل

انتخاب سنسور نوری مناسب برای کارخانه فراتر از یک خرید ساده قطعه است؛ این یک سرمایه گذاری روی پایداری خط تولید شماست. یک سنسور اشتباه می تواند باعث توقف های بی دلیل و ضررهای مالی سنگین شود، در حالی که یک انتخاب مهندسی شده، بهره وری را به حداکثر می رساند. پارامترهایی مانند نوع تکنولوژی نوری، مقاومت در برابر عوامل محیطی، تطابق الکتریکی با پی ال سی و قابلیت های هوشمند نظیر IO-Link، همگی در کنار هم تعریف کننده کیفیت تجهیزات هستند. کارشناسان مجموعه تکنیل با در اختیار داشتن دانش فنی روز دنیا و تجربه عملی در پروژه های سنگین صنعتی، آماده اند تا شما را در مسیر انتخاب، تامین و راه اندازی دقیق ترین تجهیزات اتوماسیون یاری دهند. با تکیه بر مشاوره های تکنیل، از پایداری و عملکرد بی وقفه خطوط تولید خود اطمینان حاصل کنید.

سوالات متداول

برای تشخیص بطری های شیشه ای شفاف، کدام سنسور نوری مناسب برای کارخانه است؟

سنسورهای معمولی در تشخیص اجسام شفاف دچار خطا می شوند. شما باید از سنسورهای نوری مجهز به فیلتر پلاریزه (Polarized) یا سنسورهای مخصوص تشخیص اشیاء شفاف استفاده کنید که به تغییرات بسیار جزئی در شدت نور حساس هستند.

چگونه بفهمیم سنسور نوری ما دچار نویز شده است؟

اگر خروجی سنسور بدون حضور جسم به صورت رندوم قطع و وصل می شود (فلیکرینگ)، یا با روشن و خاموش کردن موتورهای اطراف تغییر وضعیت می دهد، به احتمال زیاد سنسور تحت تاثیر نویز الکترومغناطیسی یا تداخل نوری است که با شیلدینگ کابل ها و تغییر زاویه نصب رفع می شود.

آیا تفاوت طول موج نور (مادون قرمز در برابر قرمز) در انتخاب سنسور مهم است؟

بله. نور قرمز مرئی برای تنظیمات چشمی و تشخیص های دقیق در فواصل نزدیک عالی است. اما نور مادون قرمز (Infrared) به دلیل قدرت نفوذ بالاتر، برای محیط های دارای غبار یا مه بسیار بهتر عمل می کند و به عنوان یک سنسور نوری مناسب برای کارخانه در محیط های خشن توصیه می شود.

بهترین روش برای تمیز کردن لنز سنسورهای نوری چیست؟

استفاده از هوای فشرده (بدون روغن) برای زدودن گرد و غبار بهترین گزینه است. برای آلودگی های چسبنده، از پارچه های مایکروفایبر مرطوب با الکل ایزوپروپیل استفاده کنید. هرگز از حلال های قوی یا دستمال های زبر استفاده نکنید، زیرا خراش روی لنز باعث پخش شدن پرتو نور و کاهش شدید دقت سنسور می شود.
