راهنمای خرید قطعات برق صنعتی مناسب برای دستگاه های تزریق پلاستیک

قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک | صنعت تزریق پلاستیک یکی از حساس ترین و پیوسته ترین خطوط تولید در اتوماسیون صنعتی به شمار میرود. در این فرآیند، هرگونه اختلال در عملکرد تجهیزات الکتریکی یا نوسانات حرارتی و ولتاژی میتواند منجر به توقف کامل خط، سوختن قالب های گران قیمت، افت شدید کیفیت قطعات نهایی و خسارات سنگین مالی شود. انتخاب صحیح و مهندسی قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک نیازمند درک دقیق از شرایط کاری سخت این ماشین آلات نظیر دمای محیطی بالا در اطراف سیلندر و ماردون، لرزش های مکانیکی مداوم ناشی از گیره و سیستم هیدرولیک، هارمونیک های تولید شده توسط درایوها و سوئیچینگ های سریع و مکرر است.

این راهنمای تخصصی با رویکردی تحلیلی به بررسی صفر تا صد قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک از جمله: تابلو برق، سیستم های کنترل حرارت، تجهیزات اندازه گیری موقعیت و درایوهای حرکتی در دستگاه های تزریق پلاستیک میپردازد تا مهندسان برق و مدیران فنی بتوانند با دیدی کاملا استاندارد اقدام به خرید و نوسازی خطوط خود نمایند.

محصولات ما: کنترلر دما

تحلیل سیستم کنترل دما و مدارات حرارتی سیلندر و ماردون

سیستم حرارتی دستگاه تزریق پلاستیک وظیفه ذوب دقیق گرانول های پلیمر را بر عهده دارد. حفظ پایداری دما با تلرانس کمتر از مثبت و منفی یک درجه سانتی گراد برای جلوگیری از تخریب ساختار مولکولی پلاستیک حیاتی است. این فرآیند از سه بخش اصلی شامل کنترلر دما، سوئیچینگ قدرت و سنسورهای اندازه گیری تشکیل میشود.

انتخاب کنترلر دمای PID و الگوریتم های حرارتی

کنترلرهای ساده قطع و وصل (ON/OFF) به هیچ وجه پاسخگوی دینامیک حرارتی دستگاه های تزریق نیستند زیرا موجب اورشوت های دمایی شدید میشوند. در این کاربرد، استفاده از کنترلرهای پیشرفته دارای الگوریتم PID با قابلیت خود تنظیمی (Auto-tuning) و زمان نمونه برداری سریع الزامی است. کنترلرهای حرارتی مدرن مانند سری های پیشرفته آتونیکس (مانند سری TK یا TX) با داشتن خروجی اختصاصی درایور SSR و ورودی های یونیورسال، نرخ تغییرات دما را به شکل خطی کنترل کرده و مانع از شوک حرارتی به المنت ها میشوند.

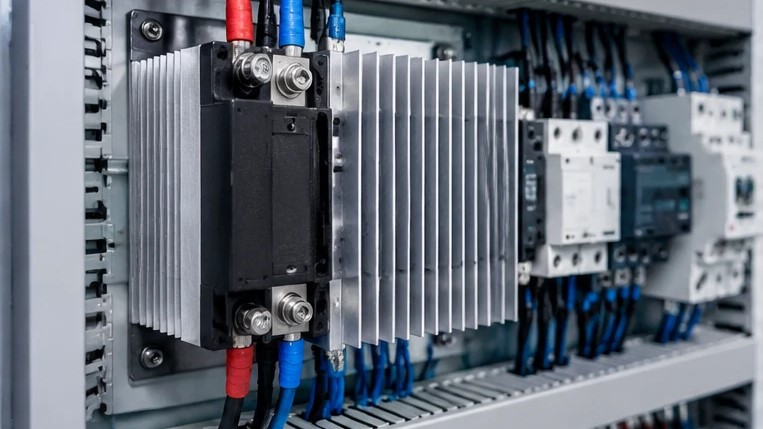

مزیت رله های حالت جامد SSR در برابر کنتاکتورهای الکترومکانیکی

المنت های سرامیکی و تسمه ای سیلندر دستگاه تزریق در هر ساعت هزاران بار قطع و وصل میشوند. استفاده از کنتاکتورهای مکانیکی سنتی به دلیل ایجاد جرقه، فرسایش پلاتین ها، نویز الکترومغناطیسی و سرعت قطع و وصل پایین کاملا منسوخ شده است. رله های حالت جامد (SSR) بر پایه نیمه هادی ها عمل کرده و به دلیل مکانیزم Zero Cross (سوئیچ در نقطه صفر ولتاژ AC) هیچ گونه جرقه یا شوک به شبکه اعمال نمیکنند. در هنگام خرید SSR باید جریان نامی حداقل دو برابر جریان مصرفی المنت در نظر گرفته شود و هیت سینک متناسب همراه با فن خنک کننده جهت دفع حرارت نیمه هادی تعبیه گردد.

محصولات ما: کنترلر دما آتونیکس

ترموکوپل های صنعتی تیپ K و J در زون های حرارتی

اندازه گیری مستقیم دمای سیلندر، ماردون و نازل توسط ترموکوپل های صنعتی صورت میپذیرد. تیپ J با محدوده کاری تا ۶۰۰ درجه سانتی گراد و تیپ K با محدوده تا ۱۲۰۰ درجه سانتی گراد پرکاربردترین سنسورها هستند. کیفیت غلاف استیل، نوع اتصال مغزی سنسور و کابل های رابط ضد نویز (شیلد دار سیلیکونی نسوز) مانع از ورود نویزهای الکترومغناطیسی ناشی از موتورها به داخل سیگنال اندازه گیری میشوند.

سیستم اندازه گیری موقعیت و فیدبک حرکتی گیره و کالسکه

دقت در کنترل موقعیت گیره، کالسکه و پران دستگاه تزریق پلاستیک ضامن عدم آسیب به قالب و کنترل حجم تزریق است.

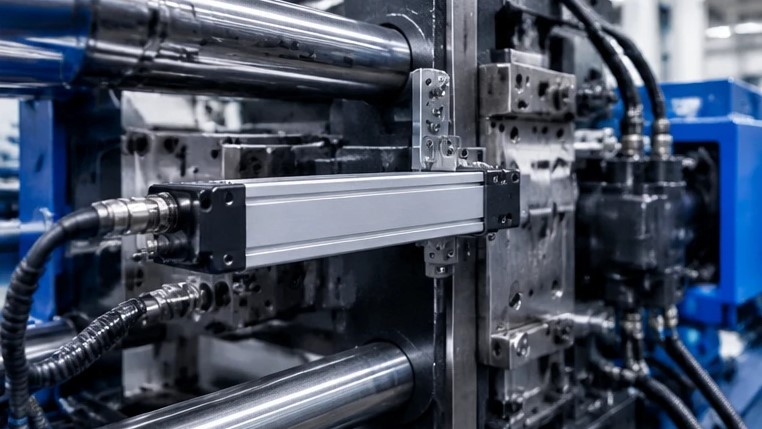

خط کش های اهمی پتانسیومتری و خط کش های مغناطیسی

خط کش های اهمی (Linear Potentiometer) پرمصرف ترین تجهیز جهت پایش پیوسته موقعیت خطی گیره و سیلندر تزریق هستند. این خط کش ها مقاومت متغیر خطی با کورس های حرکتی استاندارد (از ۱۰۰ تا ۱۲۰۰ میلی متر) دارند و سیگنال آنالوگ ولتاژی یا جریانی را به PLC ارسال میکنند. برندهایی نظیر آلفا سنسور و جفران با بهره گیری از مقاومت های کربنی رسانای با دوام و درجه حفاظت فیزیکی بالا (حداقل IP65)، طول عمر کاری بالایی در محیط های روغنی و گرد و غباری فراهم میسازند. در دستگاه های سرعت بالا، خط کش های مغناطیسی بدون تماس فیزیکی (Magnetostrictive) جایگزین خط کش های تماسی میشوند تا استهلاک مکانیکی به صفر برسد.

انکودرهای چرخشی و نقش آنها در دور ماردون

جهت کنترل دقیق سرعت چرخش ماردون و تنظیم حجم موادگیری، از انکودرهای افزایشی یا مطلق با رزولوشن بالا بهره گرفته میشود. انکودرهای آتونیکس سری E50S به دلیل مقاومت بالا در برابر ضربه و لرزش مکانیکی و پشتیبانی از پالس های تفاضلی Line Driver در این بخش کاربرد گسترده دارند.

محصولات ما: اینورتر

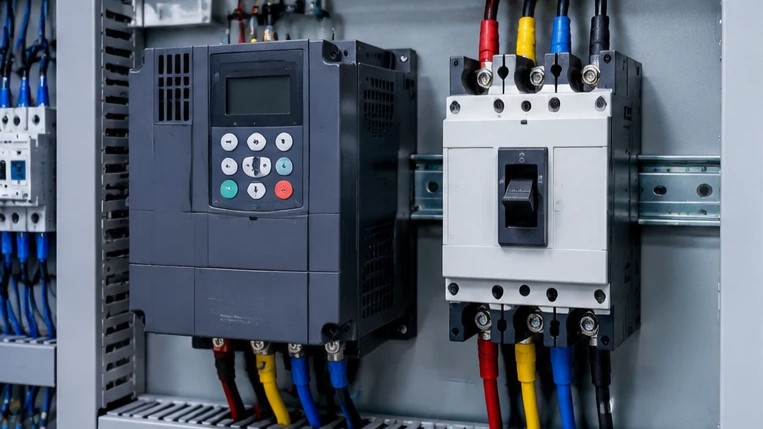

الزامات فنی و استانداردهای ضروری در خرید قطعات برق صنعتی

برای تضمین پایداری خط تولید و پیشگیری از توقف های ناخواسته، رعایت الزامات فنی زیر در زمان تهیه تجهیزات ضروری است:

تحمل حرارتی بالا برای کلیه تجهیزات داخل تابلو و ادوات متصل به سیلندر، همراه با کلاس عایقی استاندارد و درجه حفاظت محیطی مناسب در برابر روغن هیدرولیک و گرد پلیمر.
سازگاری کامل الکترومغناطیسی (EMC) و استفاده از فیلترهای نویزگیر جهت جلوگیری از تاثیر پالس های درایو بر سیگنال های ابزار دقیق سنسورها و کنترلرها.

سیستم های محرک هیدرولیک، الکتروموتورها و درایوهای کنترل دور

دستگاه های تزریق پلاستیک سنتی از الکتروموتورهای سه فاز دائم کار همراه با پمپ های دبی متغیر هیدرولیک استفاده میکردند. در دستگاه های مدرن، سیستم های سروو درایو هیدرولیک و اینورترهای سنگین کار صنعتی (Heavy Duty VFD) جایگزین شده اند تا مصرف انرژی الکتریکی تا ۶۰ درصد کاهش یابد.

انتخاب اینورتر و سروو درایو متناسب با گشتاور بالا

پمپ هیدرولیک در لحظه تزریق نیاز به پاسخ گشتاور بسیار سریع در سرعت های نزدیک به صفر دارد. اینورترهای مناسب برای این فرآیند باید دارای قابلیت کنترل برداری بدون سنسور (Sensorless Vector Control) یا کنترل حلقه بسته (Closed Loop) باشند. زمان پاسخگویی گشتاور کمتر از ۱۰ میلی ثانیه و تحمل اضافه بار تا ۲۰۰ درصد برای مدت زمان حداقل ۳ ثانیه از پیش نیازهای اساسی انتخاب اینورتر است.

کلیدهای اتوماتیک و حفاظت الکتروموتورها

تغذیه تابلو برق دستگاه تزریق و موتورهای پرقدرت نیازمند کلیدهای اتوماتیک کمپکت (MCCB) با قدرت قطع بالا (حداقل ۳۶ تا ۵۰ کیلوآمپر) است. برای محافظت از موتور پمپ و موتورهای کمکی گیربکس، استفاده از کلیدهای محافظ موتور (MPCB) مجهز به حفاظت حرارتی و مغناطیسی دقیق بر رله های بیمتال قدیمی ارجحیت دارد زیرا همزمان نقش کلید قطع مدار و حفاظت در برابر اضافه جریان و اتصال کوتاه را با سرعت بالا ایفا میکنند.

تجهیزات پایش فشار، سنسورهای ابزار دقیق و مدارات ایمنی

کنترل فشار تزریق و فشار هلدینگ در مرحله شکل گیری قطعه، نیازمند ترانسمیترهای فشار هیدرولیک با پایداری دینامیکی و زمان پاسخ دهی میلی ثانیه ای است.

محصولات ما: انکودر

سنسورها و ترانسمیترهای فشار هیدرولیک

سنسورهای فشار پیزومقاومتی با خروجی جریان ۴ تا ۲۰ میلی آمپر یا ولتاژ ۰ تا ۱۰ ولت و محدوده کاری ۰ تا ۲۵۰ یا ۰ تا ۴۰۰ بار وظیفه ارسال سیگنال فشار مدار روغن به کنترلر اصلی را دارند. دیافراگم داخلی این سنسورها باید از جنس فولاد ضد زنگ مقاوم در برابر شوک های هیدرولیکی (Water Hammer) طراحی شده باشد. سنسورهای فشار سری PSAN آتونیکس یا ترانسمیترهای دانفوس و جفران در این بخش دقت بسیار بالایی دارند.

کلیدهای لیمیت سوئیچ و رله های ایمنی حفاظتی

درب های محافظ گیره و پوشش های ایمنی دستگاه به وسیله لیمیت سوئیچ های صنعتی استاندارد مجهز به مکانیزم باز شدن مثبت (Positive Opening) پایش میشوند. سیگنال این سوئیچ ها به رله ایمنی (Safety Relay) متصل میگردد تا در صورت باز شدن هریک از درب ها، مدار هیدرولیک و چرخش ماردون بلافاصله در کمتر از ۲۰ میلی ثانیه قطع شود.

جدول جامع مشخصات فنی و استانداردهای قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک

تمام الزامات قطعات کلیدی تابلو برق و ابزار دقیق در جدول زیر به صورت یکپارچه گردآوری شده است:

بخش عملکردی	نام قطعه صنعتی	مشخصات فنی کلیدی	برندهای پیشنهادی و معتبر	الزامات خاص محیط دستگاه تزریق
کنترل حرارت	رله حالت جامد (SSR)	۳ فاز / تک فاز، ولتاژ ۲۴ تا ۴۸۰ ولت AC، جریان ۴۰ تا ۱۰۰ آمپر، سوئیچ Zero Cross	آتونیکس (Autonics)، سلدوک (Celduc)، کرودوم (Crydom)	نصب هیت سینک استاندارد، خمیر سیلیکون مرغوب و تهویه مناسب تابلو
کنترل حرارت	کنترلر دما دیجیتال	مولتی ورودی (K, J, PT100)، خروجی ولتاژ SSR، الگوریتم پیشرفته PID و Auto-tuning	آتونیکس سری TK/TX، امرن (Omron)، دلتا (Delta)	سرعت نمونه برداری بالا (حداقل ۵۰ میلی ثانیه)، فیلتر نویز خطوط برق
کنترل موقعیت	خط کش اهمی پتانسیومتری	کورس ۱۰۰ تا ۱۲۰۰ میلی متر، خطی بودن ۰.۰۵ درصد، مقاومت ۵ یا ۱۰ کیلواهم	آلفا سنسور، جفران (Gefran)، اوپکون (Opkon)	مقاومت در برابر پاشش روغن هیدرولیک و لرزش مکانیکی (IP65)
کنترل موقعیت	انکودر چرخشی	انکودر افزایشی یا ابسولوت، شفت دار یا هالوشفت، رزولوشن ۱۰۲۴ تا ۲۵۰۰ پالس	آتونیکس سری E50S، کوبلر (Kubler)، هنسلر	خروجی تفاضلی Line Driver جهت حذف نویز کابل های طویل
سیستم محرک	اینورتر و درایو موتور	کنترل برداری Closed Loop / SVC، تحمل اضافه‌بار ۱۵۰ تا ۲۰۰ درصد، ورودی ترمز دینامیکی	اینوت (INVT)، دلتا سری C2000، اشنایدر (Schneider)	چوک ورودی و خروجی AC، مقاومت ترمز آلومینیومی، فیلتر EMC
حفاظت قدرت	کلید اتوماتیک کمپکت و MPCB	قدرت قطع ۳۶ تا ۵۰ کیلوآمپر، تنظیم حرارتی و مغناطیسی، قطع سریع اتصال کوتاه	اشنایدر الکتریک، زیمنس (Siemens)، هیوندای (Hyundai)	مقاومت در برابر دمای داخل تابلو تا ۵۰ درجه سانتی گراد
پایش فشار	ترانسمیتر فشار روغن	رنج ۰ تا ۲۵۰/۴۰۰ بار، خروجی ۴ تا ۲۰ میلی آمپر یا ۰ تا ۱۰ ولت، مقاومت در برابر پالس فشار	دانفوس (Danfoss)، جفران، ویکا (WIKA)	غشای استنلس استیل ضخیم و ایزولاسیون الکتریکی بالا
مدارات فرمان	منبع تغذیه سوئیچینگ	خروجی ۲۴ ولت DC پایدار، ریپل کمتر از ۵۰ میلی ولت، حفاظت اتصال کوتاه و اضافه بار	مین ول (Mean Well)، امرن، فونیکس کنتاکت	راندمان بالا بالای ۸۸ درصد و توانایی کار در دمای بالا

چک لیست گام به گام مهندسی خرید قطعات الکتریکی

برای جلوگیری از انتخاب اشتباه قطعات در پروژه‌های اورهال یا ارتقای سیستم برق دستگاه تزریق، پیاده سازی مراحل زیر توصیه میشود:

محاسبه دقیق جریان کل المنتهای هر زون حرارتی و گزینش SSR با ضریب اطمینان ۲ برابر به همراه هیت سینک متناسب با جریان کاری.
انتخاب سنسورها، خط کشها و اینورترها با تاییدیه اصالت کالا، بررسی هولوگرام اورجینال و اطمینان از دسترسی به قطعات یدکی و خدمات پس از فروش مطمئن.

محصولات ما: ترانسمیتر فشار

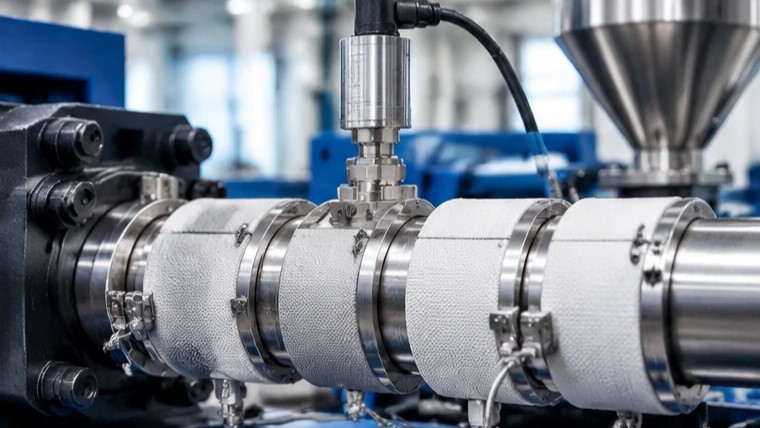

تحلیل خرابی های رایج قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک

شناخت دلایل خرابی قطعات، به خریداران در انتخاب تجهیزات بادوام تر کمک شایانی میکند.

سوختن مکرر رله های SSR

مهم ترین دلیل سوختن SSR در دستگاه های تزریق، بالا رفتن دمای پیوند نیمه هادی داخلی به دلیل خنک کاری نامناسب، استفاده از رله های با جریان پایین تر از حد استاندارد، و فقدان خمیر سیلیکون مرغوب در محل اتصال به هیت سینک است. علاوه بر این، اتصال کوتاه ناگهانی در المنت ها به دلیل ذوب شدن عایق سیم های نسوز موجب آسیب آنی به تریستور داخلی SSR میشود؛ بنابراین استفاده از فیوزهای قطع فوق سریع (تند سوز نیمه هادی – Semiconductor Fuse) در مدار تغذیه SSR الزامی است.

پرش سیگنال خط کش های اهمی

لرزش مداوم کالسکه و گیره در طول زمان باعث سایش جاروبک های داخلی خط کش های بی کیفیت و نفوذ بخارات روغن و پلیمر به داخل سیلندر خط کش میشود. این اتفاق خطای پرش داده (Jittering) ایجاد کرده و باعث خطای PLC در تشخیص موقعیت قالب میگردد. استفاده از برندهای معتبر با ساختار سیلینگ دو لایه و سیم کشی شیلد دار با اتصال زمین مجزا این نقیصه را برطرف میکند.

اضافه حرارت اینورتر و خطای Overcurrent

تغییر ویسکوزیته مواد پلیمری یا گرفتگی نازل منجر به افزایش ناگهانی بار مکانیکی روی ماردون و موتور پمپ میشود. اگر درایو فاقد الگوریتم های حفاظتی پیشرفته اضافه بار یا واکنش سریع به گشتاور باشد، خطای اضافه جریان صادر کرده و خط تولید متوقف خواهد شد. انتخاب اینورترهای سنگین کار با توان یک پله بالاتر از الکتروموتور این پایداری را تضمین میکند.

نتیجه گیری: قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک

خرید قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک نیازمند تعادل میان کیفیت فنی، دوام در شرایط کاری سنگین و توجیه اقتصادی است. عدم توجه به اصالت تجهیزات و استفاده از قطعات فیک یا بی کیفیت، ریسک خواب خط تولید و خسارت به قالب ها را به شدت افزایش میدهد. مجموعه بازرگانی مهندسی تکنیل به عنوان مرجع تخصصی تامین تجهیزات برق صنعتی، ابزار دقیق و اتوماسیون، با تضمین ۱۲ ماه خدمات پس از فروش، گارانتی سلامت فیزیکی، هولوگرام اصالت قطعات و ارائه مشاوره مهندسی پیش از خرید، بستری مطمئن برای تامین انواع رله های حالت جامد SSR، کنترلرهای دما، خط کش های اهمی، انکودرها و سنسورهای صنعتی فراهم نموده است.

محصولات ما: ترانسمیتر دما

سوالات متداول درباره ی قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک

1. چرا استفاده از کنتاکتور به جای SSR برای قطعات برق صنعتی مناسب دستگاه تزریق پلاستیک توصیه نمیشود؟

کنتاکتورها به دلیل ساختار مکانیکی سرعت قطع و وصل پایینی دارند که مانع از اجرای دقیق الگوریتم های PID میشود و موجب نوسان دمایی میگردد. همچنین جرقه‌زنی مداوم پلاتین ها در سیکل های کاری مداوم دستگاه تزریق، طول عمر کنتاکتور را به شدت کاهش داده و نویز شدید روی شبکه برق ایجاد میکند.

2. چگونه ظرفیت جریانی رله SSR را برای المنت های حرارتی محاسبه کنیم؟

جریان مصرفی المنت ها را از تقسیم توان کل زون (وات) بر ولتاژ کار (ولت) به دست آورید. برای مصارف صنعتی تزریق پلاستیک، جریان نامی SSR باید حداقل ۲ تا ۲.۵ برابر جریان نامی محاسبه شده انتخاب شود تا جریان های لحظه ای و گرمای کاری را بدون آسیب مهار کند.

3. بهترین نوع خروجی برای کنترلر دمای دستگاه تزریق پلاستیک چیست؟

خروجی ولتاژی تحریک رله حالت جامد (SSR Drive Output) با سطح ولتاژ ۱۲ ولت DC بهترین گزینه است. این خروجی امکان سوئیچینگ با فرکانس سریع در فواصل زمانی کمتر از ۱ ثانیه (Cycle Time کوتاه) را به کنترلر میدهد.

4. علت نویز افتادن روی سیگنال خط کش اهمی گیره دستگاه چیست؟

عدم اتصال صحیح شیلد کابل به ارت تابلویی، هم مسیر بودن کابل خط کش با کابل های قدرت اینورتر و الکتروموتور، و نوسان منبع تغذیه ۲۴ ولت DC از عوامل اصلی بروز نویز و خطا در اندازه گیری موقعیت خط کش است.

5. آیا نصب فیوز معمولی برای حفاظت از SSR در برابر اتصال کوتاه المنت کافی است؟

خیر. فیوزهای مینیاتوری معمولی (MCB) زمان قطع طولانی دارند و قبل از عملکرد آنها، نیمه هادی حساس SSR میسوزد. برای حفاظت موثر رله های SSR باید از فیوزهای فوق سریع تند سوز سیلندری یا چاقویی استفاده شود.
