اهمیت استفاده از رله در سیستم‌ های اتوماسیون صنعتی

در دنیای پیچیده اتوماسیون صنعتی، جایی که دقت و قابلیت اطمینان حرف اول را می زند، تجهیزات ساده اما حیاتی مانند رله ها نقش پل ارتباطی میان دنیای فرمان و قدرت را ایفا می کنند. بسیاری از طراحان سیستم های کنترل، رله را به عنوان یک کلید ساده می شناسند، اما در واقعیت، رله در سیستم های اتوماسیون صنعتی یک ابزار ایزولاسیون، تقویت سیگنال و منطق سازی است که بدون آن، پایداری یک خط تولید مدرن غیرممکن خواهد بود. در این مقاله به بررسی دقیق نقش رله ها، انواع تکنولوژی های موجود و معیارهای مهندسی برای انتخاب صحیح آن ها در تابلوهای برق می پردازیم.

نقش استراتژیک رله در تابلوهای فرمان و کنترل

وظیفه اصلی یک رله در مدارات صنعتی، مدیریت سوئیچینگ جریان های بالا توسط سیگنال های کنترلی با جریان پایین است. سیستم های پی ال سی (PLC) به عنوان مغز متفکر اتوماسیون، خروجی هایی با جریان محدود تولید می کنند که مستقیماً قادر به راه اندازی بارهای بزرگ مانند موتورهای الکتریکی، شیرهای برقی سنگین یا کنتاکتورهای اصلی نیستند.

در اینجا رله در سیستم های اتوماسیون صنعتی به عنوان واسطه عمل می کند. این قطعه اجازه می دهد تا سیگنال ۲۴ ولت دی سی از پی ال سی، یک کنتاکتور ۲۲۰ ولت یا ۴۰۰ ولت را تحریک کند. علاوه بر این، رله ها وظیفه ایزولاسیون الکتریکی (Galvanic Isolation) را بر عهده دارند که باعث می شود نویزها و نوسانات ولتاژ مدار قدرت به کارت های حساس خروجی پی ال سی نفوذ نکند و از سوختن آن ها جلوگیری شود.

عملکردهای کلیدی رله ها در صنعت

• تقویت سیگنال: تبدیل سیگنال های ضعیف کنترلر به قدرت کافی برای تحریک بارهای بزرگتر.
• ایزولاسیون الکتریکی: جداسازی مدارات فرمان حساس از مدارات قدرت پرنویز.
• تغییر سطح ولتاژ: ایجاد پل ارتباطی بین سطوح ولتاژ مختلف (مثلا اتصال ورودی ۵ ولت به خروجی ۲۲۰ ولت).
• منطق سازی: ایجاد توابع منطقی ساده (مانند AND یا OR) در مدارات فرمان که نیاز به پردازش پیچیده ندارند.

انواع رله های پرکاربرد در صنعت

انتخاب نوع رله مناسب، تاثیر مستقیمی بر طول عمر و عملکرد سیستم دارد. به طور کلی رله های صنعتی به دسته های زیر تقسیم می شوند:

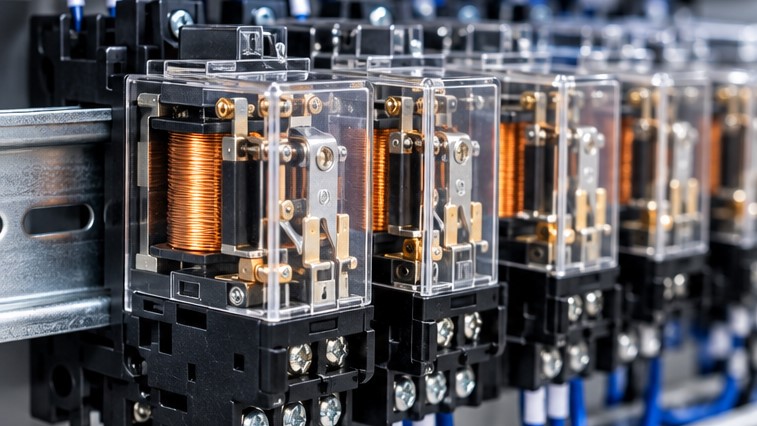

۱. رله های الکترومکانیکی (EMR)

این رله ها بر پایه یک بوبین (Coil) و کنتاکت های مکانیکی کار می کنند. با جریان یافتن در بوبین، میدان مغناطیسی ایجاد شده و کنتاکت ها را جذب می کند. این رله ها به دلیل سادگی، قیمت پایین و قابلیت تحمل بارهای القایی، همچنان پرکاربردترین نوع در تابلوهای برق هستند.

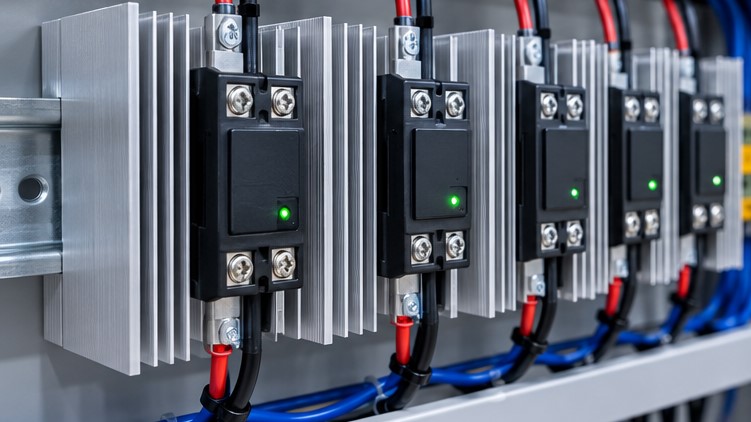

۲. رله های حالت جامد (SSR)

رله های حالت جامد فاقد هرگونه قطعه متحرک هستند و از نیمه هادی ها (مانند ترایاک یا تریستور) برای سوئیچینگ استفاده می کنند. این تکنولوژی برای فرکانس های سوئیچینگ بالا و محیط هایی که نیاز به طول عمر بسیار زیاد دارند، ایده آل است.

۳. رله های زمانی (تایمرها)

در بسیاری از فرآیندهای صنعتی، نیاز به ایجاد تاخیر در قطع یا وصل مدار است. رله های زمانی با ترکیب المان های کنترلی و زمان سنجی، امکان برنامه ریزی برای عملکرد خودکار را فراهم می کنند.

جدول مقایسه فنی رله های الکترومکانیکی (EMR) و حالت جامد (SSR)

معیارهای مهندسی برای انتخاب رله در سیستم های اتوماسیون صنعتی

برای خرید و نصب رله، تنها اکتفا به ظاهر کافی نیست. مهندسان اتوماسیون باید پارامترهای فنی زیر را در نظر بگیرند:

• ولتاژ بوبین (Coil Voltage): ولتاژ تغذیه بوبین باید با ولتاژ مدار فرمان شما (مثلا ۲۴ ولت دی سی یا ۲۳۰ ولت ای سی) کاملا منطبق باشد.
• جریان نامی کنتاکت ها: باید جریان مصرفی بار را محاسبه کرده و رله ای انتخاب کنید که جریان نامی آن حداقل ۲۰ درصد بالاتر از جریان پیک بار باشد.
• تعداد و نوع کنتاکت ها: نیاز سیستم به کنتاکت های باز (NO) یا بسته (NC) و تعداد آن ها را مشخص کنید.
• نوع بار (Load Type): بارهای القایی (مانند موتور یا شیر برقی) در لحظه قطع، ولتاژ بازگشتی ایجاد می کنند که می تواند به کنتاکت ها آسیب بزند. استفاده از دیود هرزگرد یا اسنابر در این موارد ضروری است.

چالش های رایج در استفاده از رله ها

حتی در بهترین طراحی ها، مشکلات غیرمنتظره ممکن است رخ دهد. شناخت این موارد بخشی از دانش فنی رله در سیستم های اتوماسیون صنعتی است.

مشکل جوش خوردن کنتاکت ها

این اتفاق معمولا به دلیل جریان هجومی (Inrush Current) بسیار بالا در لحظه استارت بارهای القایی یا لامپ های رشته ای رخ می دهد. وقتی کنتاکت ها به هم می چسبند، رله دیگر باز نمی شود و دستگاه متوقف نمی گردد. برای حل این مشکل، استفاده از کنتاکتورهای کمکی یا رله های SSR با قابلیت استارت نرم توصیه می شود.

فرسودگی سیم پیچ (بوبین)

نوسانات ولتاژ در مدار فرمان می تواند باعث داغ شدن بوبین و سوختن آن شود. استفاده از منابع تغذیه تثبیت شده (Switching Power Supplies) برای تغذیه بوبین رله ها از خرابی زودرس جلوگیری می کند.

جدول عیب یابی سریع رله های صنعتی

نکات مهم در نصب و نگهداری

۱. استفاده از سوکت: همیشه از پایه های رله (Socket) استفاده کنید تا در صورت خرابی، تعویض رله بدون نیاز به باز کردن سیم کشی امکان پذیر باشد.

۲. نصب در تابلو: رله ها را در نزدیکی تجهیزات تولیدکننده حرارت شدید قرار ندهید. فاصله استاندارد بین رله ها را برای تبادل هوا رعایت کنید.

۳. کابل کشی: مسیر کابل های فرمان رله را از مسیر کابل های قدرت (موتورها) جدا کنید تا از القای نویز الکترومغناطیسی جلوگیری شود.

۴. بازرسی دوره ای: در سرویس های دوره ای، وضعیت تغییر رنگ پلاستیک بدنه رله و شل بودن اتصالات ترمینال ها را بررسی کنید.

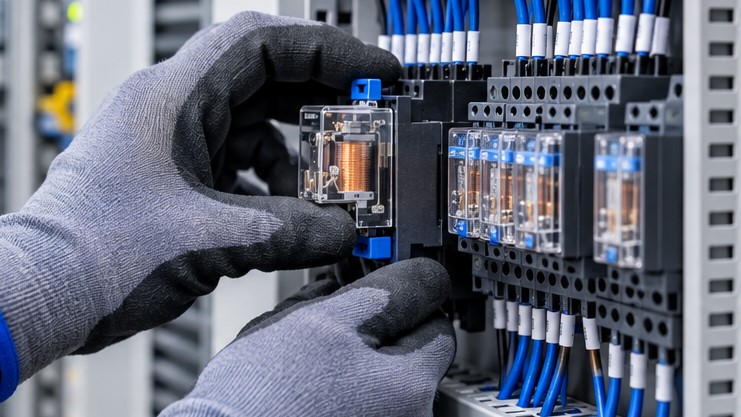

نقش رله های ایمنی (Safety Relays) در استانداردهای سخت گیرانه صنعتی

در صنایع پرخطر (مانند نفت، گاز، پتروشیمی و خطوط پرس کاری سنگین)، سیستم های کنترل ایمنی (Safety Instrumented Systems) نقش حیاتی دارند. در این تجهیزات، رله های معمولی به دلیل احتمال خرابی مکانیکی کنتاکت ها پاسخگوی استانداردهای سخت گیرانه ایمنی (SIL) نیستند. رله های ایمنی با مکانیزم کنتاکت های هدایت شده (Force-Guided Contacts یا Linked Contacts) طراحی شده اند؛ یعنی اگر به هر دلیلی یکی از کنتاکت های اصلی رله به دلیل اتصال کوتاه جوش بخورد، مکانیسم داخلی مانع از بسته شدن سایر کنتاکت ها می شود و سیستم بلافاصله در وضعیت امن (Safe State) قرار می گیرد. استفاده از این رله ها در مدارات اضطراری (Emergency Stop) و اینترلاک های حفاظتی خطوط تولید الزامی است.

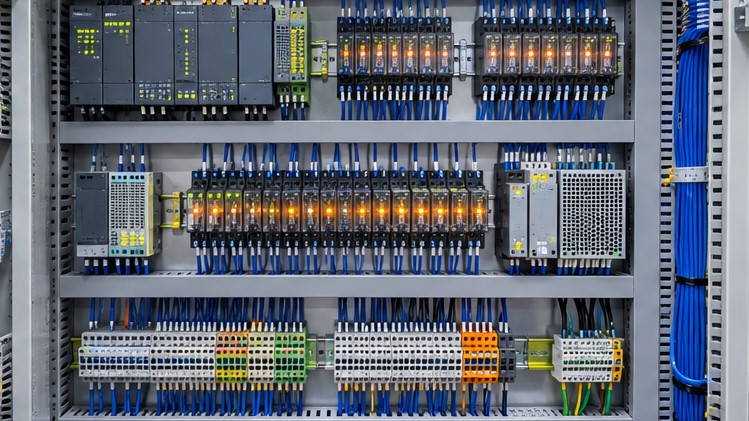

ماژول های رله ای پیش ساخته (Interposing Relay Modules) در اتوماسیون مدرن

در تابلوهای اتوماسیون مدرن با تراکم بالا، سیم کشی سنتی رله های تکی زمان بر بوده و ریسک خطای انسانی را افزایش می دهد. امروزه استفاده از ماژول های اینترفیس پیش ساخته که شامل چند کانال رله مجتمع روی یک برد ریلی هستند، بسیار متداول شده است. این ماژول ها دارای ویژگی های زیر هستند:

• اشغال فضای کمتر: کاهش ابعاد تابلو برق و بهینه سازی چیدمان تجهیزات روی ریل DIN.
• نشانگرهای وضعیت LED: نمایش لحظه ای وضعیت تحریک هر رله برای عیب یابی سریع تکنسین.
• پایانه های اتصال سریع (Push-in): حذف نیاز به پیچ گوشتی در برخی مدل ها و اتصال مطمئن سیم ها در برابر ارتعاشات صنعتی.

جمع بندی

رله ها ستون فقرات منطق کنترلی در تابلوهای برق هستند. اگرچه در ظاهر تجهیزات ساده ای به نظر می رسند، اما انتخاب صحیح و اصولی رله در سیستم های اتوماسیون صنعتی می تواند تفاوت بین یک سیستم پایدار با طول عمر ۱۰ ساله و یک سیستم پر از خرابی های مداوم باشد. با درک تفاوت های فنی میان رله های الکترومکانیکی و حالت جامد و رعایت استانداردهای حفاظتی، می توانید امنیت و کارایی خطوط تولید خود را به شکل چشمگیری افزایش دهید. مجموعه تکنیل با ارائه مشاوره تخصصی و تامین رله های اورجینال از برندهای معتبر جهانی، آماده پشتیبانی از پروژه های اتوماسیون شماست.

سوالات متداول

۱. آیا می توان از رله های DC برای سوئیچ کردن بارهای AC استفاده کرد؟

خیر. رله ها بر اساس مشخصات الکتریکی کنتاکت ها برای نوع خاصی از جریان (AC یا DC) طراحی می شوند. استفاده از رله DC برای بار AC می تواند منجر به ایجاد قوس الکتریکی (Arcing) شدید و تخریب سریع کنتاکت ها شود. همیشه به کاتالوگ سازنده برای نوع بار مجاز (Load Rating) توجه کنید.

۲. چرا در خروجی های پی ال سی معمولا از رله واسطه استفاده می شود؟

به دو دلیل اصلی: اول اینکه خروجی پی ال سی جریان بسیار کمی (معمولا زیر ۱ آمپر) دارد و قادر به راه اندازی کنتاکتورهای بزرگ نیست. دوم اینکه رله واسطه مانند یک فیوز حفاظتی عمل می کند؛ اگر به دلیل اتصالی در مدار قدرت آسیبی به رله وارد شود، هزینه تعویض یک رله بسیار ناچیز است، در حالی که تعویض کارت خروجی پی ال سی هزینه های سنگینی به همراه دارد.

۳. تفاوت اصلی در نحوه عملکرد رله های SSR و EMR در چیست؟

رله EMR از یک قطعه مکانیکی (اهرم) برای باز و بسته کردن مسیر برق استفاده می کند و به همین دلیل صدای کلیک شنیده می شود. در مقابل، SSR از قطعات الکترونیکی استفاده می کند که کاملاً بی صدا هستند و سرعت سوئیچینگ بسیار بالاتری دارند، اما نیاز به خنک کننده (Heatsink) برای بارهای با جریان بالا دارند.

۴. منظور از “کنتاکت خشک” (Dry Contact) در رله چیست؟

کنتاکت خشک به معنای آن است که کنتاکت رله هیچ ولتاژ داخلی ندارد و فقط به عنوان یک کلید فیزیکی عمل می کند که مسیر مدار بیرونی را قطع یا وصل می کند. این ویژگی برای زمانی که می خواهید دو مدار با ولتاژهای کاملاً متفاوت را به هم متصل کنید بسیار کاربردی است.
