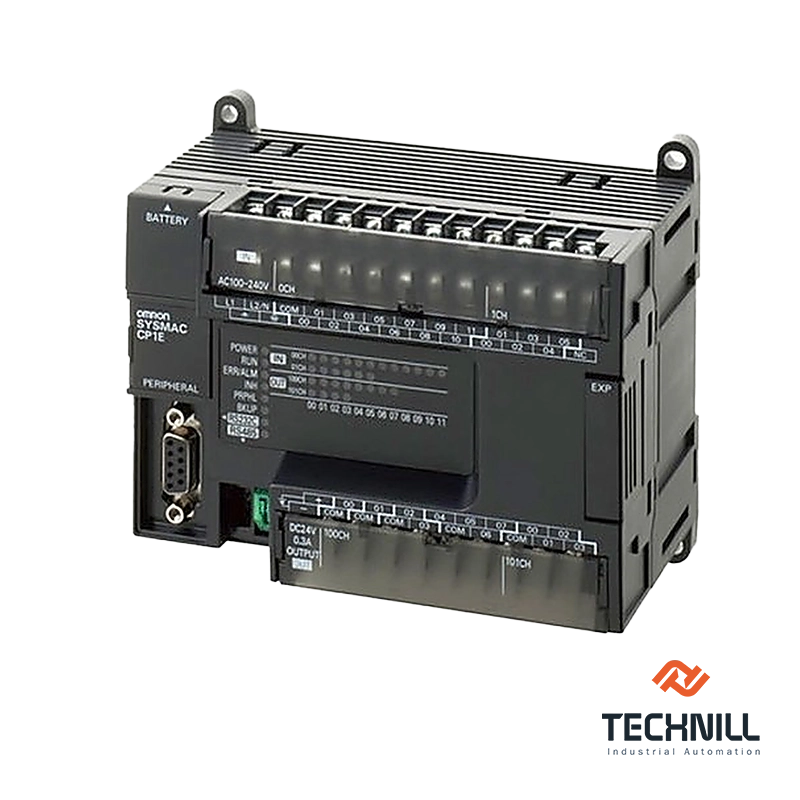

پی ال سی امرن PLC OMRON CP1E-E20SDR-A

برندامرن | Omron
موجودیکالا موجود است
کشور سازندهژاپن
مشاهده ویژگی‌های محصول

معرفی پی ال سی امرن PLC OMRON CP1E-E20SDR-A پی ال سی امرن PLC OMRON CP1E-E20SDR-A از سری CP1E شرکت امرن یک کنترلر تجدیدشده با ۲۰ نقطه I/O مجتمع (۱۲ ورودی رله و ۸ خروجی رله) است. در این مدل پورت‌های USB، RS-232C و RS-485 به‌صورت داخلی تعبیه شده و تا سه ماژول افزایشی برای توسعه تا ۱۸۰ نقطه I/O پشتیبانی می‌شود. ظرفیت برنامه ۲,۰۰۰ گام و حافظه داده ۲,۰۰۰ کلمه، همراه با قابلیت‌های فرکانس بالا…

مشاهده توضیحات محصول
ارسال سریعارسال مطمئن سفارش به سراسر ایران
ضمانت اصالت کالاتأمین محصولات اصلی از برندهای معتبر
مشاوره تخصصیراهنمایی فنی برای انتخاب دقیق‌تر محصول
تنوع گسترده برندهادسترسی به برندهای معتبر اتوماسیون صنعتی

توضیحات محصول

معرفی پی ال سی امرن PLC OMRON CP1E-E20SDR-A

پی ال سی امرن PLC OMRON CP1E-E20SDR-A از سری CP1E شرکت امرن یک کنترلر تجدیدشده با ۲۰ نقطه I/O مجتمع (۱۲ ورودی رله و ۸ خروجی رله) است. در این مدل پورت‌های USB، RS-232C و RS-485 به‌صورت داخلی تعبیه شده و تا سه ماژول افزایشی برای توسعه تا ۱۸۰ نقطه I/O پشتیبانی می‌شود. ظرفیت برنامه ۲,۰۰۰ گام و حافظه داده ۲,۰۰۰ کلمه، همراه با قابلیت‌های فرکانس بالا و ورودی وقفه، این پی‌ال‌سی را برای پروژه‌های متوسط اتوماسیون صنعتی مناسب می‌سازد.

ویژگی‌های کلیدی پی ال سی امرن PLC OMRON CP1E-E20SDR-A

  • ظرفیت برنامه: ۲,۰۰۰ گام

  • حافظه داده (DM): ۲,۰۰۰ کلمه

  • ورودی رله: ۱۲ نقطه

  • خروجی رله: ۸ نقطه

  • پورت USB داخلی (USB 2.0 نوع B)

  • پورت RS-232C و RS-485 داخلی

  • شمارنده‌های سرعت بالا: ۶ کانال تا ۱۰ کیلوهرتز

  • ورودی وقفه (Interrupt): ۶ نقطه

  • امکان افزودن تا ۳ ماژول افزایشی (هر ماژول تا ۶۰ نقطه)

  • ابعاد (ارتفاع×عمق×عرض): ۹۰ × ۸۵ × ۱۳۰ میلی‌متر

  • دمای کاری: ۰–۵۵ °C

مزایا و کاربردهای پی ال سی امرن PLC OMRON CP1E-E20SDR-A

  1. اقتصادی و کم‌حجم
    هزینه پایین تهیه و ابعاد جمع‌وجور امکان نصب در تابلوهای با فضای محدود را فراهم می‌کند.

  2. پورت‌های ارتباطی مستقل
    USB، RS-232C و RS-485 داخلی، برنامه‌ریزی و یکپارچه‌سازی را بدون ماژول جانبی تسهیل می‌نماید.

  3. عملکرد فرکانس بالا
    شمارنده‌ها و ورودی‌های وقفه تا ۱۰ kHz برای کنترل انکودرها و سرووموتورها مناسب‌اند.

  4. توسعه انعطاف‌پذیر I/O
    با افزودن ماژول‌های افزایشی می‌توان تا ۱۸۰ نقطه I/O داشت و سیستم را متناسب با نیاز پروژه مقیاس‌پذیر کرد.

  5. پایداری و اطمینان
    امکان ذخیره خودکار بخشی از داده‌ها در EEPROM و بازیابی پس از قطع برق، از دست رفتن اطلاعات جلوگیری می‌کند.

نصب و راه‌اندازی پی ال سی امرن PLC OMRON CP1E-E20SDR-A

  1. ماژول را روی ریل DIN نصب و کلیپس نگهدارنده را قفل کنید.

  2. تغذیه ۱۰۰–۲۴۰ VAC را به ترمینال‌های مربوطه متصل نمایید.

  3. سیم‌کشی ۱۲ ورودی و ۸ خروجی رله‌ای را طبق نقشه انجام دهید.

  4. در صورت نیاز، ماژول‌های افزایشی را در اسلات کنار PLC نصب کنید.

  5. کابل USB را به پورت داخلی وصل کرده و در CX-Programmer مدل CP1E-E20SDR-A را انتخاب کنید.

  6. آدرس‌های CIO، پارامترهای وقفه و شمارنده را تنظیم و برنامه را دانلود نمایید.

  7. با استفاده از Test Output و Cycle Time Monitoring، صحت عملکرد I/O و زمان سیکل را بررسی کنید.

نکات برنامه‌نویسی و عیب‌یابی پی ال سی امرن PLC OMRON CP1E-E20SDR-A

  • برای آدرس‌دهی ورودی/خروجی دیجیتال از بلوک‌های CIO و برای متغیرهای میانی از بلوک‌های DM استفاده کنید.

  • ورودی‌های حیاتی را به‌صورت Interrupt Task تعریف نمایید تا در کمترین زمان ممکن واکنش نشان دهند.

  • ورودی‌های Quick-response را برای ثبت پالس‌های کوتاه فعال کنید.

  • Cycle Time Monitoring را روشن نگه دارید و در صورت افزایش زمان سیکل، منطق برنامه یا بار I/O را بهینه کنید.

  • در صورت بروز خطا، اطلاعات Self-Diagnosis و Device Monitor را بررسی و سیم‌کشی یا تنظیمات را اصلاح نمایید.

نکات نگهداری پی ال سی امرن PLC OMRON CP1E-E20SDR-A

  • هر شش ماه یک‌بار اتصالات تغذیه و I/O را از نظر خوردگی و شل شدن بررسی و در صورت نیاز تمیزکاری کنید.

  • نسخه پشتیبان برنامه و پارامترها را با گزینه «Save to EEPROM» در CX-Programmer ذخیره نمایید.

  • در صورت انتشار Firmware جدید، دستگاه را آپدیت کنید تا ایرادات رفع و عملکرد بهبود یابد.

  • شرایط محیطی توصیه‌شده (دمای ۰–۵۵ °C و رطوبت ۱۰–۹۰٪ بدون میعان) را حفظ کنید.

جمع‌بندی پی ال سی امرن PLC OMRON CP1E-E20SDR-A

پی ال سی امرن PLC OMRON CP1E-E20SDR-A با ترکیب ۲۰ نقطه I/O مجتمع، پورت‌های USB/RS-232C/RS-485 داخلی، فرکانس بالا و قابلیت توسعه آسان I/O، یک راهکار کارآمد و مقرون‌به‌صرفه برای پروژه‌های اتوماسیون صنعتی متوسط است. نصب سریع، توسعه انعطاف‌پذیر و پایداری در برابر قطع برق، این مدل را برای کاربردهای مختلف صنعتی گزینه‌ای مطمئن می‌کند.

جدول مشخصات فنی

برندامرن | Omron
مدلCP1E-E20SDR-A
ظرفیت برنامه۲,۰۰۰ گام
حافظه داده (DM)۲,۰۰۰ کلمه
ورودی رله۱۲ نقطه
خروجی رله۸ نقطه
پورت‌های داخلیUSB، RS-232C، RS-485
شمارنده سرعت بالا۶ کانال تا ۱۰ kHz
ورودی وقفه۶ نقطه
توسعه I/Oتا ۳ ماژول افزایشی (۱۸۰ نقطه کل)
ابعاد (H×D×W)90×85×130 میلی‌متر
دمای کاری۰–۵۵ °C
