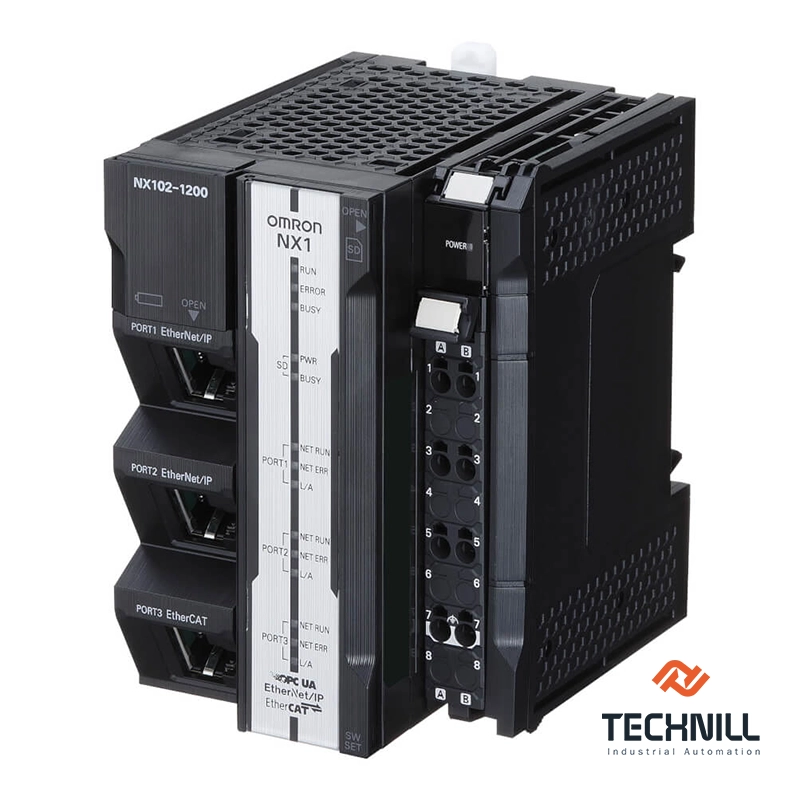

معرفی پی‌ال‌سی امرن NX1 CPU مدل NX102-1200

پی ال سی امرن PLC OMRON NX102-1200 از خانواده Machine Automation Controller NX1 شرکت امرن، یک کنترلر قدرتمند با طراحی فشرده است که توانایی اجرای برنامه‌های پیچیده اتوماسیون را با هماهنگی همزمان بین موتور و PLC فراهم می‌کند. این مدل تا ۱۲ محور حقیقی را پشتیبانی کرده و امکان کنترل سینماتیک و حلقه بسته Motion تا ۸ محور و کنترل موقعیت تک‌محور تا ۴ محور را داراست. سه پورت اترنت صنعتی داخلی، تکنولوژی OPC UA و انطباق کامل با استاندارد IEC 61131-3 از دیگر ویژگی‌های آن است .

ویژگی‌های کلیدی پی ال سی امرن PLC OMRON NX102-1200

• ظرفیت برنامه: 5 MB

• حافظه متغیرها (Retain): 1.5 MB (ذخیره هنگام قطع برق)

• حافظه متغیرها (Non-Retain): 32 MB

• حداکثر محورهای حقیقی: 12

• محورهای Motion Control: 8

• محورهای Single-Axis Position Control: 4

• پورت‌های EtherNet/IP داخلی: 2

• پورت EtherCAT داخلی: 1

• قابلیت OPC UA Server

• حداکثر واحدهای I/O محلی: 32

• تغذیه DC بدون نیاز به باتری پشتیبان

• انطباق با IEC 61131-3 و بلوک‌های PLCopen برای کنترل حرکت

مزایا و کاربردهای پی ال سی امرن PLC OMRON NX102-1200

1. هماهنگی کامل Motion و PLC
   با همگام‌سازی دقیق تمام اجزای ماشین، زمان پاسخ کوتاه و کاهش خطا در کنترل حرکت را تضمین می‌کند.

2. شبکه‌سازی انعطاف‌پذیر
   سه پورت اترنت داخلی امکان جداسازی شبکه کنترل و شبکه اطلاعات را بدون کارت اضافی فراهم می‌آورد.

3. مقیاس‌پذیری I/O
   پشتیبانی از تا 32 واحد I/O محلی، طراحی ماژولار و اصلاح سریع سیستم را ممکن می‌سازد.

4. امنیت و نظارت پیشرفته
   قابلیت OPC UA با امنیت بالا و امکانات مانیتورینگ یکپارچه، تبادل داده پایدار را تضمین می‌کند.

5. به‌روزرسانی آسان و پشتیبانی نرم‌افزاری
   با نرم‌افزار Sysmac Studio و بلادرنگ‌ویرایش آنلاین برنامه، نگهداری و توسعه سیستم ساده است.

نصب و راه‌اندازی پی ال سی امرن PLC OMRON NX102-1200

1. نصب روی ریل DIN و قفل‌کردن گیره نگهدارنده

2. اتصال تغذیه 24 VDC (20.4–28.8 VDC)

3. سیم‌کشی شبکه: دو پورت EtherNet/IP و یک پورت EtherCAT با کابل STP دسته ۵

4. نصب کارت حافظه SD در اسلات مخصوص (در صورت نیاز به ضبط داده)

5. پیکربندی در Sysmac Studio: تعریف مدل NX102-1200 و تنظیم پارامترهای I/O و شبکه

6. دانلود برنامه و اعتبارسنجی با ابزار Test Output و پایش Cycle Time Monitoring

نکات برنامه‌نویسی و عیب‌یابی پی ال سی امرن PLC OMRON NX102-1200

• از بلوک‌های Ladder یا Structured Text برای نوشتن برنامه طبق IEC 61131-3 استفاده کنید.

• وظایف دوره‌ای و وقفه‌ای را برای اولویت‌بندی اجرای منطق تعریف نمایید.

• با ابزار Differential Monitoring تغییرات متغیرها را لحظه‌ای بررسی کنید.

• در صورت نیاز به ثبت سریع داده‌ها، از SD Memory Card و قابلیت Data Trace بهره ببرید.

• برای تشخیص خطا از Self-Diagnosis و Device Monitor در Sysmac Studio استفاده کنید.

نکات نگهداری پی ال سی امرن PLC OMRON NX102-1200

• بازدید دوره‌ای اتصالات برق و کابل‌های شبکه هر شش ماه یک‌بار

• تهیه نسخه پشتیبان برنامه و پیکربندی روی SD Card

• به‌روزرسانی Firmware CPU با انتشار نسخه‌های جدید

• حفظ شرایط محیطی: دما 0–55 °C، رطوبت 10–95٪ بدون میعان

جمع‌بندی پی ال سی امرن PLC OMRON NX102-1200

پی ال سی امرن PLC OMRON NX102-1200 با توان بالا در کنترل محورهای واقعی، پشتیبانی از Motion و شبکه‌سازی گسترده، گزینه‌ای ایده‌آل برای پروژه‌های اتوماسیون پیشرفته و خطوط تولید پرسرعت است. طراحی ماژولار و امکانات تشخیصی، نگهداری و توسعه سیستم را تسهیل می‌کند.
