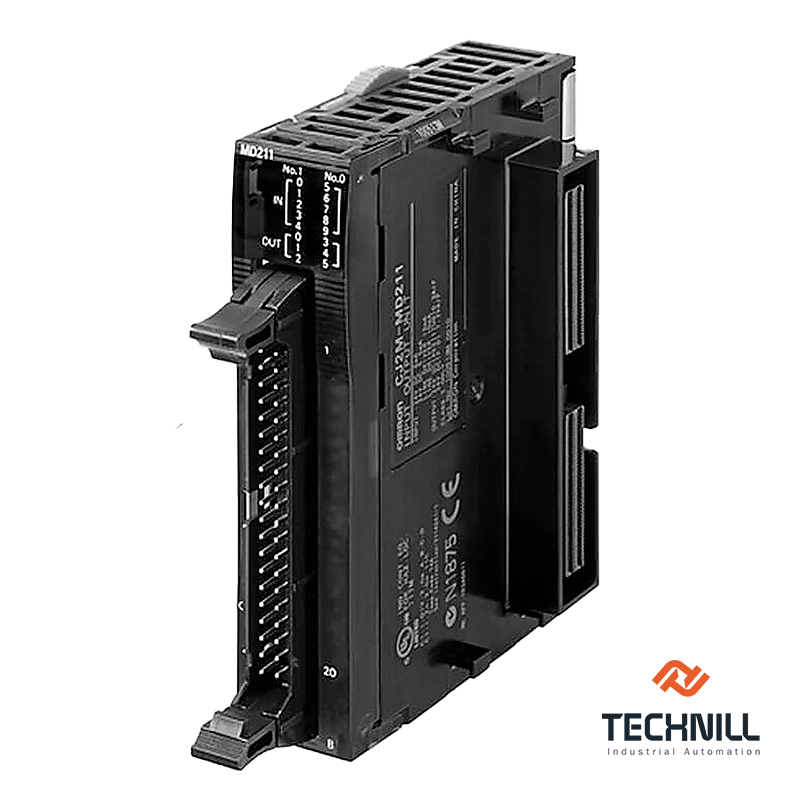

ماژول پالس امرن OMRON CJ2M-MD211

برندامرن | Omron
موجودیکالا موجود است
کشور سازندهژاپن
مشاهده ویژگی‌های محصول

ماژول پالس امرن OMRON CJ2M-MD211 از خانواده CJ2M شرکت امرن، یک ماژول پالس I/O از نوع Sinking است که قابلیت افزودن تا دو واحد پالس I/O به سمت چپ CPU سری CJ2M را فراهم می‌آورد. با نصب این ماژول (فقط در CPUهایی با نسخه سخت‌افزار ≥2.0)، امکان استفاده از ورودی‌های با پاسخ‌گویی سریع، ورودی‌های وقفه، شمارنده‌های سرعت بالا و خروجی‌های پالس/PWM به‌سادگی مهیا می‌شود . ویژگی‌های کلیدی ماژول پالس امرن OMRON CJ2M-MD211 ۱۰ ورودی شامل…

مشاهده توضیحات محصول
ارسال سریعارسال مطمئن سفارش به سراسر ایران
ضمانت اصالت کالاتأمین محصولات اصلی از برندهای معتبر
مشاوره تخصصیراهنمایی فنی برای انتخاب دقیق‌تر محصول
تنوع گسترده برندهادسترسی به برندهای معتبر اتوماسیون صنعتی

توضیحات محصول

ماژول پالس امرن OMRON CJ2M-MD211 از خانواده CJ2M شرکت امرن، یک ماژول پالس I/O از نوع Sinking است که قابلیت افزودن تا دو واحد پالس I/O به سمت چپ CPU سری CJ2M را فراهم می‌آورد. با نصب این ماژول (فقط در CPUهایی با نسخه سخت‌افزار ≥2.0)، امکان استفاده از ورودی‌های با پاسخ‌گویی سریع، ورودی‌های وقفه، شمارنده‌های سرعت بالا و خروجی‌های پالس/PWM به‌سادگی مهیا می‌شود .

ویژگی‌های کلیدی ماژول پالس امرن OMRON CJ2M-MD211

  • ۱۰ ورودی شامل ۴ ورودی وقفه/پاسخ سریع و ۲ ورودی شمارنده سرعت بالا

  • ۶ خروجی شامل ۲ خروجی پالس و ۲ خروجی PWM

  • خروجی ترانزیستوری Sinking با کانکتور MIL 40-pin

  • ولتاژ نامی 5 تا 24 VDC؛ محدوده مجاز 4.75 تا 26.4 VDC

  • حداکثر جریان سوئیچینگ 0.3 A به ازای هر خروجی، 1.8 A برای کل ماژول

  • جریان لحظه‌ای (inrush) 3.0 A/output برای 10 ms

  • جریان نشتی 0.1 mA؛ ولتاژ باقی‌مانده 0.6 V

  • زمان پاسخ‌دهی ON و OFF هر خروجی: 0.1 ms

  • مصرف جریان داخلی 0.08 A

  • ۲۰ ورودی معمولی (۱۰ ورودی در هر ماژول)، قابل تنظیم از 0.5 تا 32 ms (پیش‌فرض 8 ms)

  • ۴ ورودی وقفه/پاسخ سریع با حداقل عرض پالس 30 μs

  • ۴ ورودی شمارنده سرعت بالا با فرکانس پاسخ تا 50 kHz (فاز دوگانه) یا 100 kHz (تک فاز)

  • ۴ خروجی پالس با فرکانس 1 pps تا 100 kpps و ۴ خروجی PWM تا 32,800 Hz و دقت دوتی متغیر

مزایا و کاربردهای ماژول پالس امرن OMRON CJ2M-MD211

  1. یکپارچگی کنترل حرکت و شمارش
    امکان استفاده از ورودی‌های شمارنده و خروجی‌های پالس/PWM در همان شاسی PLC، نیاز به کنترلر خارجی را حذف و هزینه سیستم را کاهش می‌دهد.

  2. پاسخ‌دهی بسیار سریع
    ورودی‌های Quick-response و خروجی‌های 0.1 ms، مناسب برای کاربردهای موقعیت‌یابی و کنترل فرکانس بالاست.

  3. انعطاف‌پذیری پیکربندی I/O
    با نصب حداکثر دو ماژول MD211 می‌توان تا 20 ورودی و 12 خروجی پالس/آنالوگ سریع داشت؛ بدون نیاز به Rack یا شاسی جداگانه.

  4. ایمنی و پایداری
    حفاظت فیوز داخلی و طراحی Sinking، ایزولاسیون مناسب و محافظت در برابر نویز را تضمین می‌کند.

  5. کاربرد در صنایع گوناگون
    از سیستم‌های بسته‌بندی پرسرعت و خطوط تولید تا ماشین‌های CNC سبک و سیستم‌های Pick-and-Place که نیاز به کنترل محور دارند.

نصب و راه‌اندازی ماژول پالس امرن OMRON CJ2M-MD211

  1. بررسی نسخه سخت‌افزار
    مطمئن شوید CPU سری CJ2M شما دارای Unit Version 2.0 یا بالاتر باشد .

  2. مونتاژ ماژول
    ماژول MD211 را در سمت چپ CPU نصب کنید. تا دو ماژول پالس قابل نصب است.

  3. انتخاب و نصب کانکتور
    کانکتور MIL 40-pin مناسب (مثلاً XG4M-4030) یا واحد تبدیل ترمینال را تهیه و نصب نمایید .

  4. سیم‌کشی
    از سیم‌های AWG24–28 (0.2–0.08 mm²) با قطر ≤1.61 mm استفاده کنید و طبق دفترچه، ورودی‌ها و خروجی‌ها را به پین‌های مربوط متصل نمایید .

  5. پیکربندی نرم‌افزاری
    در CX-Programmer به PLC Setup رفته، مد Pulse I/O Module را فعال و عملکرد هر کانال (Normal, Interrupt, Quick-response, Counter, Pulse, PWM) را تنظیم کنید .

  6. تست و اعتبارسنجی
    با دستور Test Output سیگنال پالس تولید و عملکرد شمارنده‌ها را بررسی کنید.

نکات برنامه‌نویسی و راهنمای عیب‌یابی

  • برای تولید پالس از دستور PLS و برای PWM از دستور PWM_OUT استفاده کنید.

  • ورودی‌های Interrupt و Quick-response را با توجه به حساسیت زمانی در برنامه تعریف و وظایف وقفه‌ای (Interrupt Tasks) بسازید.

  • آدرس‌های I/O از پایه‌ای به آدرس‌های 2960 بیت 0 تا 2971 بیت 5 در Device Monitor قابل مشاهده است .

  • در صورت ایجاد نویز یا پالس‌های نامنظم، از فیلترهای RC یا کابل شیلددار استفاده نمایید.

  • در Device Monitor وضعیت بیت‌های شمارنده و وقفه را بررسی و در صورت عدم عملکرد، کانفیگ ورودی constants را کنترل کنید.

نکات نگهداری ماژول پالس امرن OMRON CJ2M-MD211

  • هر ۶ ماه یک‌بار کانکتورها و ترمینال‌ها را با هوای فشرده یا برس نرم تمیز نمایید تا از خوردگی و اتصال ضعیف جلوگیری شود.

  • دمای محیط را در بازه 0 تا 55°C نگهدارید تا عملکرد و عمر ماژول تضمین شود .

  • پس از حدود ۱۰۰ هزار سیکل پالس تولید/شمارش، صحت عملکرد شمارنده‌ها و خروجی‌ها را بررسی و در صورت نیاز جایگزینی کنید.

  • پیش از هر گونه تغییر سیم‌کشی، ماژول را از برق جدا نمایید تا از آسیب به ترانزیستورها جلوگیری شود.

نکات ایمنی و حفاظت از ماژول پالس

برای حفظ عملکرد بهینه و افزایش طول عمر ماژول پالس CJ2M-MD211، رعایت نکات ایمنی ضروری است. همیشه قبل از هرگونه تغییر در سیم‌کشی، ماژول را از برق جدا کنید تا از آسیب به ترانزیستورها جلوگیری شود. علاوه بر این، استفاده از کابل شیلددار و فیلترهای RC می‌تواند از ایجاد نویز و سیگنال‌های نامنظم جلوگیری کند و دقت ورودی‌ها و خروجی‌ها را تضمین نماید.

توصیه‌های عملی برای استفاده در پروژه‌های صنعتی

استفاده از ماژول پالس امرن در پروژه‌های صنعتی نیازمند برنامه‌ریزی دقیق و پیکربندی صحیح است. برای مثال، در خطوط تولید پرسرعت یا ماشین‌های CNC، تنظیم دقیق ورودی‌های Quick-response و خروجی‌های PWM به کاهش خطاهای مکانیکی و افزایش دقت حرکت کمک می‌کند. همچنین، بررسی دوره‌ای صحت عملکرد شمارنده‌ها و پالس‌ها، و تمیز نگه داشتن کانکتورها و ترمینال‌ها، باعث افزایش پایداری سیستم و کاهش هزینه‌های نگهداری می‌شود.

جمع‌بندی ماژول پالس امرن OMRON CJ2M-MD211

ماژول پالس امرن OMRON CJ2M-MD211 با ترکیب ورودی‌های با پاسخ‌دهی سریع، شمارنده‌های سرعت بالا و خروجی‌های پالس/PWM، کنترل حرکت و شمارش را مستقیماً درون شاسی PLC فراهم می‌کند. این ماژول، پایداری و دقت بالا را در کنار صرفه‌جویی اقتصادی و سادگی نصب به ارمغان می‌آورد و برای طیف وسیعی از کاربردهای صنعتی ایده‌آل است.

جدول مشخصات فنی

برندامرن | Omron
مدلCJ2M-MD211
نوع ماژولPulse I/O Module (Sinking)
تعداد ورودی10 ورودی (4 وقفه/پاسخ سریع، 2 شمارنده سرعت بالا)
تعداد خروجی6 خروجی (2 پالس، 2 PWM)
رابط خارجیکانکتور MIL 40-pin
ولتاژ نامی5–24 VDC
محدوده ولتاژ مجاز4.75–26.4 VDC
مصرف جریان داخلی0.08 A
جریان سوئیچینگ0.3 A/output, 1.8 A/module
جریان لحظه‌ای (Inrush)3.0 A/output برای 10 ms
جریان نشتی0.1 mA
ولتاژ باقی‌مانده0.6 V
زمان پاسخ ON/OFF0.1 ms / 0.1 ms
ورودی‌های معمولی20 max (پیش‌فرض 8 ms)
ورودی‌های شمارنده سرعت بالا4 max, تا 100 kHz
خروجی‌های پالس4 max, 1–100 kpps
خروجی‌های PWM4 max, تا 32,800 Hz
نصبتا 2 ماژول در سمت چپ CPU (نسخۀ سخت‌افزار ≥2.0)
محیط کاری0–55 °C
ابعاد (ارتفاع × عرض × عمق)90 × 31 × 75 میلی‌متر
