بررسی کامل و تخصصی ماژول توسعه OMRON ZEN-8E1AR

افزایش ظرفیت کنترل با ورودی‌های AC و خروجی‌های رله‌ای در سری ZEN V2

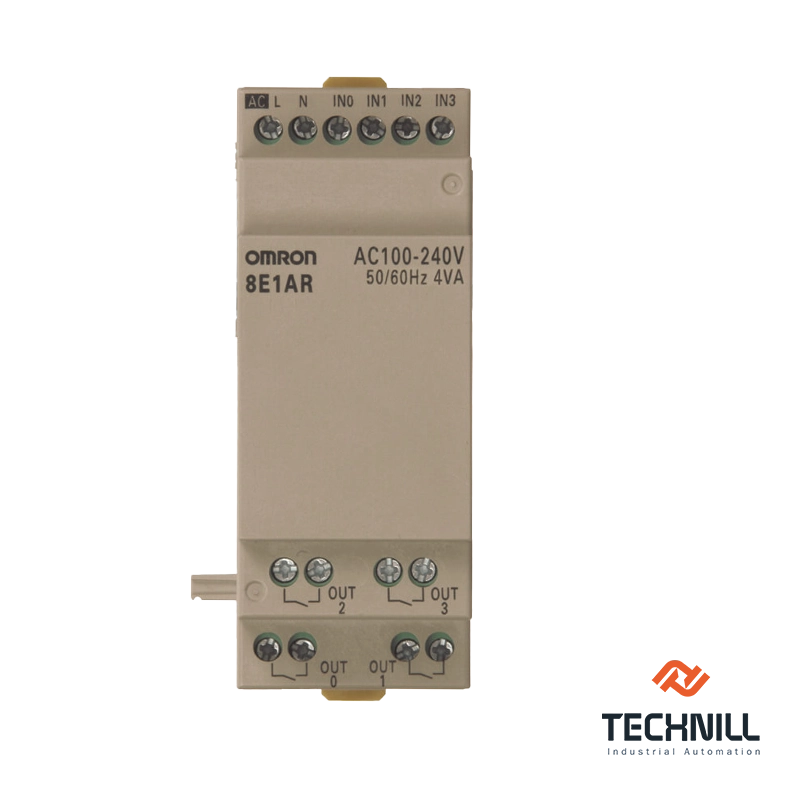

✅ معرفی ماژول توسعه امرن OMRON ZEN-8E1AR

ماژول توسعه امرن OMRON ZEN-8E1AR یکی از ماژول‌های توسعه‌دهنده سری ZEN V2 از شرکت OMRON ژاپن است که امکان افزایش تعداد ورودی/خروجی‌های دیجیتال در کنترلرهای کوچک ZEN را فراهم می‌سازد. این مدل مخصوص پروژه‌هایی طراحی شده که نیاز به اتصال تجهیزات AC (برق شهری) و کنترل خروجی‌ها از طریق رله‌های الکترومکانیکی دارند.

اگر در پروژه‌ای از کنترلرهای سری ZEN استفاده می‌کنید و تعداد ورودی/خروجی‌های موجود برای شما کافی نیست، ZEN-8E1AR بهترین گزینه برای گسترش سریع، ساده و حرفه‌ای است.

🔧 ویژگی‌های کلیدی ماژول توسعه امرن OMRON ZEN-8E1AR

ماژول ZEN-8E1AR دارای طراحی جمع‌وجور، نصب آسان و عملکرد قابل‌اعتماد است. در این بخش، مهم‌ترین ویژگی‌های این ماژول را بررسی می‌کنیم:

• دارای 4 ورودی دیجیتال از نوع AC (100 تا 240 ولت)

• دارای 4 خروجی دیجیتال از نوع رله‌ای (8 آمپر)

• نصب روی ریل DIN یا نصب سطحی در تابلو برق

• قابلیت اتصال به CPUهای ZEN-V2 با تغذیه AC

• سازگاری کامل با محیط‌های صنعتی (درجه حفاظت IP20)

• پشتیبانی از حداکثر 3 ماژول توسعه در کنار یک CPU اصلی

• مصرف انرژی کم و بدنه مقاوم بدون شکاف تهویه برای جلوگیری از نفوذ گردوغبار

• طراحی ژاپنی با کیفیت ساخت عالی

📦 جدول مشخصات فنی کامل ماژول توسعه امرن OMRON ZEN-8E1AR

🏭 کاربردهای صنعتی ماژول توسعه امرن OMRON ZEN-8E1AR

ماژول توسعه امرن OMRON ZEN-8E1AR به دلیل پشتیبانی از ورودی AC و خروجی رله‌ای، در پروژه‌های متنوعی به‌ویژه در صنایع کوچک و اتوماسیون ساختمان کاربرد دارد. برخی از رایج‌ترین کاربردهای این ماژول عبارتند از:

1. کنترل روشنایی صنعتی و خانگی

برای فعال‌سازی و زمان‌بندی نورپردازی در سالن‌ها، انبارها، پارکینگ‌ها و محوطه‌ها با استفاده از تایمر داخلی CPU ZEN.

2. سیستم‌های تهویه مطبوع (HVAC)

جهت کنترل فن‌ها، کمپرسورها، دمنده‌ها یا دما در پروژه‌های هوشمندسازی ساختمان یا گلخانه‌ها.

3. اتوماسیون تجهیزات اداری یا عمومی

مانند کنترل درب‌های برقی، پمپ‌های کوچک، و تایمرهای خودکار در فضاهایی مانند دفاتر، فروشگاه‌ها و مدارس.

4. سیستم‌های ساده آب‌یاری اتوماتیک

کنترل پمپ‌ها و شیرهای برقی با استفاده از تایمرهای هفتگی یا تقویمی موجود در CPU ZEN.

5. پروژه‌های آموزشی و آزمایشگاهی

برای آموزش مفاهیم برنامه‌نویسی Ladder، منطق کنترلی و ساختار I/O در آموزشگاه‌ها و دانشگاه‌ها.

🔌 آموزش نصب و اتصال ZEN-8E1AR

مراحل نصب:

1. خاموش کردن تغذیه اصلی

2. باز کردن درپوش کناری CPU ZEN (مدل V2)

3. اتصال کانکتور کناری ZEN-8E1AR به CPU

4. تأمین برق ورودی AC به ماژول توسعه

5. اتصال ورودی‌ها و خروجی‌ها طبق دیاگرام موجود در دیتاشیت

6. روشن کردن سیستم و تست عملکرد

نکته مهم: ورودی‌های این ماژول از نوع AC هستند؛ بنابراین نمی‌توان آن را به CPUهایی که تغذیه DC دارند متصل کرد.

⚠️ محدودیت‌های استفاده

• نمی‌توان ZEN-8E1AR را به CPUهای با تغذیه 12–24V DC یا مدل‌های Economy-type متصل کرد.

• مجموع توان خروجی تمامی کانال‌ها نباید از 20 آمپر تجاوز کند.

• برای افزایش تعداد ورودی/خروجی‌ها حداکثر می‌توان سه ماژول توسعه به CPU متصل نمود.

✅ مزایای استفاده از ZEN-8E1AR در پروژه‌های صنعتی

• صرفه‌جویی در هزینه و فضا نسبت به PLCهای بزرگ‌تر

• نصب سریع بدون نیاز به سیم‌کشی پیچیده بین تایمر، رله، کانتر و کنترلر

• افزایش قابلیت‌های ZEN بدون نیاز به تعویض CPU

• افزایش بهره‌وری سیستم با خروجی‌های قدرتمند رله‌ای

• مناسب برای محیط‌های صنعتی با شرایط نسبتاً سخت

🎯 نتیجه‌گیری

ماژول ZEN-8E1AR از برند معتبر OMRON یکی از بهترین گزینه‌ها برای توسعه سیستم‌های کنترل با ورودی برق شهری و خروجی‌های رله‌ای است. این ماژول برای مهندسان برق، اتوماسیون و طراحان سیستم‌های کنترل ساده، گزینه‌ای کاملاً قابل اعتماد، حرفه‌ای و مقرون‌به‌صرفه به شمار می‌رود.

با نصب این ماژول، می‌توانید به‌سادگی ظرفیت سیستم کنترلی خود را افزایش داده و عملکرد پروژه را به سطح بالاتری ارتقا دهید، بدون اینکه نیاز به تغییر اساسی در ساختار داشته باشید.
