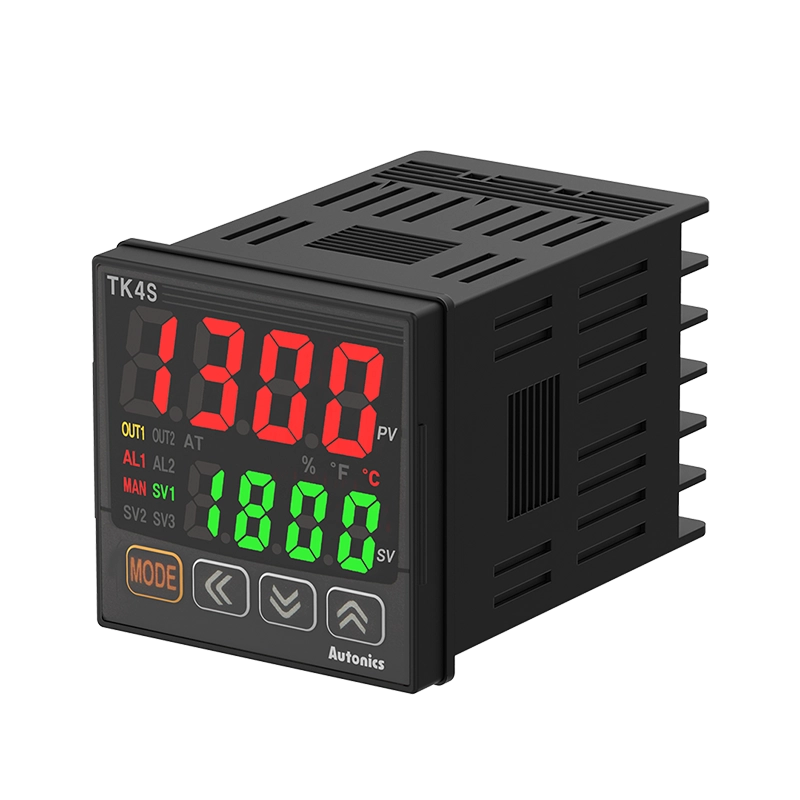

مشخصات فنی و ویژگی‌های کنترلر دما آتونیکس مدل TK4S-14CN

ویژگی‌های اصلی محصول:

کنترلر دما TK4S-14CN از سری TK آتونیکس، یک دستگاه قدرتمند و چندکاره است که برای کاربردهای مختلف صنعتی طراحی شده است. این کنترلر با الگوریتم PID پیشرفته، عملکرد پایدار و دقیق، و پشتیبانی از ورودی و خروجی‌های متنوع، انتخابی ایده‌آل برای فرآیندهای حساس دمایی به شمار می‌رود.

قابلیت‌ها:

• کنترل PID پیشرفته: امکان تنظیم دقیق پارامترهای Proportional، Integral و Derivative برای کنترل دقیق و بهینه.
• زمان نمونه‌برداری سریع: چرخه نمونه‌برداری 50 میلی‌ثانیه با دقت نمایش ±0.3%.
• ورودی‌های متنوع: پشتیبانی از انواع سنسورهای RTD (مانند DPt100Ω، Cu50Ω) و ترموکوپل‌های مختلف (مانند K، J، T، R، S و غیره).
• خروجی‌های چندگانه: شامل خروجی SSR (رانشگر حالت جامد) و خروجی جریان (DC4-20mA یا DC0-20mA).
• پشتیبانی از ارتباط RS485: امکان ارتباط با سیستم‌های مدیریت صنعتی با پروتکل Modbus RTU.
• کنترل چندگانه: پشتیبانی از حالت‌های گرمایش و سرمایش به همراه قابلیت تنظیم دستی یا خودکار.
• تنظیم چندگانه دمای تنظیمی (Multi-SV): امکان ذخیره و بازیابی حداکثر 4 مقدار تنظیمی مختلف.
• هشدارهای پیشرفته: شامل هشدار شکست سنسور، شکست حلقه کنترل و شکست هیتر (با استفاده از CT).
• قابلیت نرم‌افزاری DAQMaster: امکان تنظیم پارامترها و مانیتورینگ از طریق کامپیوتر.

مشخصات فنی:

• ابعاد: 48×48 میلی‌متر.
• منبع تغذیه: 100-240VAC با فرکانس 50/60Hz.
• مصرف برق: حداکثر 6VA.
• دقت نمایش: ±0.3% یا ±1°C (هرکدام بیشتر باشد).
• ورودی‌ها: RTD، ترموکوپل، ولتاژ (0-10V) و جریان (4-20mA).
• خروجی‌های کنترلی: SSR (12VDC، 20mA)، جریان (DC4-20mA).
• زمان نمونه‌برداری: 50 میلی‌ثانیه.
• محدوده دمای کاری: -10 تا 50 درجه سانتی‌گراد.
• رطوبت کاری: 35% تا 85% RH.
• وزن: حدود 150 گرم.
• طول عمر حافظه داخلی: 10 سال.

کاربردها:

• صنایع غذایی: تنظیم و کنترل دما در فرآیندهای پخت، انجماد و پاستوریزاسیون.
• صنایع پلاستیک و قالب‌گیری: کنترل دقیق دمای قالب‌ها و بهینه‌سازی تولید.
• صنایع شیمیایی: مدیریت واکنش‌های حساس شیمیایی با کنترل دما.
• صنایع دارویی: استفاده در تجهیزات استریل‌سازی و کنترل دما.
• سیستم‌های سرمایشی و گرمایشی: کنترل دمای بویلرها، چیلرها و هیترها.

مزایا و دلایل انتخاب:

• دقت بالا و عملکرد پایدار: مناسب برای کاربردهای حساس صنعتی.
• طراحی جمع‌وجور: ابعاد کوچک و مناسب برای نصب در فضاهای محدود.
• انعطاف‌پذیری در تنظیمات: قابلیت تنظیم چند دمای مختلف (Multi-SV) و انتخاب خروجی‌های متنوع.
• ارتباطات پیشرفته: امکان ارتباط با سیستم‌های مدیریتی از طریق RS485.
• دوام بالا: مقاوم در برابر نویزهای الکتریکی و شرایط محیطی صنعتی.

ساختار مدل:

کد مدل TK4S-14CN به این صورت تفسیر می‌شود:

• TK: سری کنترلر دما.
• 4S: ابعاد دستگاه (DIN 48×48mm).
• 14: منبع تغذیه 100-240VAC.
• C: خروجی جریان (DC4-20mA یا DC0-20mA) و خروجی SSR.
• N: بدون خروجی آلارم اضافی.

راهنمای نصب و استفاده:

• نصب در پنل: این دستگاه باید در پنلی با ابعاد برش استاندارد 45×45 میلی‌متر نصب شود.
• اتصال سنسورها: از سیم‌های استاندارد و اتصالات مناسب برای جلوگیری از نویز استفاده کنید.
• تنظیمات اولیه: پیش از استفاده، نوع سنسور، محدوده دما و پارامترهای کنترلی را تنظیم کنید.
• نگهداری: برای تمیز کردن دستگاه از پارچه خشک استفاده کنید و از تماس دستگاه با آب یا مواد شیمیایی جلوگیری کنید.
