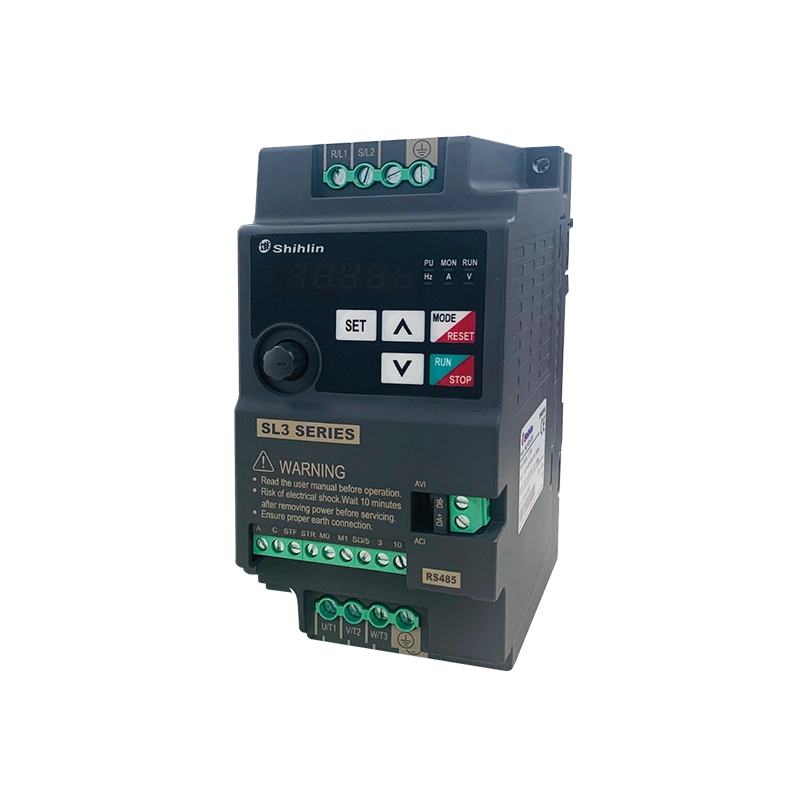

اینورتر شایلین سری SL3  یکی از محصولات کامپکت، اقتصادی و پرکاربرد شرکت Shihlin Electric است که برای کنترل سرعت موتورهای القایی سه‌فاز طراحی شده است. این سری با تمرکز بر سادگی، پایداری عملکرد، ابعاد کوچک و قیمت مناسب توسعه یافته و به همین دلیل انتخابی ایده‌آل برای کاربردهای عمومی صنعتی، ماشین‌آلات سبک و تابلوهای کنترلی با فضای محدود محسوب می‌شود.

اینورتر شایلین سری SL3 در رده اینورترهای General Purpose قرار می‌گیرد و برای کاربرانی طراحی شده که به دنبال یک درایو قابل‌اعتماد با تنظیمات ساده، حفاظت‌های کامل و عملکرد پایدار هستند، بدون آن‌که به امکانات پیچیده کنترلی سری‌های پیشرفته‌تر نیاز داشته باشند.

جایگاه سری SL3 در سبد محصولات شایلین

در میان سری‌های مختلف اینورتر شایلین، سری SL3 به‌عنوان مدل اقتصادی و کامپکت شناخته می‌شود. این سری برای کاربردهایی طراحی شده که:

• کنترل سرعت پایه با روش V/F کافی است

• دقت فوق‌العاده بالا یا کنترل برداری پیچیده نیاز نیست

• ابعاد کوچک تابلو اهمیت دارد

• مصرف انرژی بهینه و حفاظت موتور اولویت دارد

به همین دلیل، اینورتر شایلین سری SL3 انتخابی بسیار مناسب برای جایگزینی راه‌اندازهای سنتی، کاهش مصرف انرژی و افزایش عمر موتورهای القایی است.

مشخصات فنی اینورتر شایلین سری SL3

• ولتاژ ورودی:
  • تک‌فاز: 200-240 ولت.
  • سه‌فاز: 380-480 ولت.
• ظرفیت توان: مدل‌های مختلف از 0.4 کیلووات تا 2.2 کیلووات.
• فرکانس خروجی: 0.00 تا 599.00 هرتز.
• ابعاد و وزن: طراحی کم‌حجم و سبک با وزن بین 0.6 تا 0.85 کیلوگرم.
• دمای عملکرد: -10 تا +40 درجه سانتی‌گراد.
• کلاس حفاظتی: IP20.

بازه ولتاژ و توان اینورتر شایلین سری SL3

بر اساس کاتالوگ رسمی، اینورتر شایلین SL3 در دو گروه ولتاژی تولید می‌شود:

SL3-021

• ورودی تک‌فاز 220 ولت

• توان موتور از 0.4 تا 2.2 کیلووات

SL3-043

• ورودی سه‌فاز 380 تا 480 ولت

• توان موتور از 0.4 تا 2.2 کیلووات

این پوشش توان باعث شده سری SL3 برای طیف وسیعی از موتورهای کوچک و متوسط در کاربردهای عمومی قابل استفاده باشد.

روش کنترل و عملکرد حرکتی

اینورتر شایلین سری SL3 از کنترل V/F (ولت بر هرتز) استفاده می‌کند که یکی از پایدارترین و متداول‌ترین روش‌ها برای کنترل موتورهای القایی است. این روش به‌ویژه در کاربردهایی با بار ثابت یا نیمه‌متغیر عملکرد بسیار مناسبی دارد.

ویژگی‌های کنترلی مهم سری SL3 عبارت‌اند از:

• دامنه فرکانس خروجی 0 تا 599 هرتز

• دقت تنظیم فرکانس دیجیتال 0.01 هرتز

• گشتاور راه‌اندازی تا 150٪ در 5 هرتز

• پشتیبانی از منحنی‌های گشتاور ثابت و گشتاور متغیر

• امکان تعریف منحنی V/F پنج‌نقطه‌ای

این مشخصات، SL3 را به گزینه‌ای مناسب برای فن‌ها، پمپ‌ها، نوار نقاله‌ها و ماشین‌آلات عمومی تبدیل می‌کند.

امکانات کنترلی و ورودی/خروجی‌ها

اینورتر شایلین سری SL3 به مجموعه‌ای کامل از ورودی‌ها و خروجی‌های کنترلی مجهز است که امکان راه‌اندازی در حالت‌های مختلف را فراهم می‌کند:

• ورودی‌های دیجیتال چندمنظوره (STF، STR، M0، M1)

• ورودی آنالوگ 0–10V یا 4–20mA

• خروجی رله چندمنظوره

• پشتیبانی از 16 سرعت از پیش تعریف‌شده

• امکان راه‌اندازی از طریق:

  • کی‌پد داخلی

  • ترمینال‌های خارجی

  • سیگنال آنالوگ

  • ارتباط سریال

این تنوع در روش‌های فرمان‌دهی، انعطاف‌پذیری بالایی در طراحی تابلو ایجاد می‌کند.

ارتباطات صنعتی

اینورتر شایلین سری SL3 به‌صورت استاندارد از ارتباط RS-485 پشتیبانی می‌کند و قابلیت کار با دو پروتکل زیر را دارد:

• پروتکل اختصاصی Shihlin

• Modbus RTU

این ویژگی امکان اتصال اینورتر به PLC، HMI و سیستم‌های مانیتورینگ صنعتی را فراهم می‌کند و سری SL3 را برای پروژه‌های اتوماسیون ساده نیز مناسب می‌سازد.

ویژگی‌های اصلی اینورتر شایلین سری SL3:

• تنوع مدل‌ها: این سری از اینورتر شامل مدل‌هایی برای ولتاژهای تک‌فاز (220 ولت) و سه‌فاز (440 ولت) است.
• راندمان بالا: توانایی ارائه خروجی فرکانس تا 599 هرتز که مناسب برای انواع کاربردهای صنعتی است.
• امنیت پیشرفته: مجهز به سیستم‌های حفاظتی از جمله محافظت در برابر اضافه‌بار، اتصال کوتاه، و نوسانات ولتاژ.
• مدیریت حرارتی: طراحی خنک‌کننده با فن داخلی که عملکرد پایدار دستگاه را تضمین می‌کند.
• پشتیبانی از پروتکل‌های ارتباطی: سازگار با RS-485 و پروتکل مدباس برای مدیریت و کنترل از راه دور.

قابلیت‌های اینورتر:

• انعطاف‌پذیری در تنظیمات: اینورتر شایلین سری SL3 دارای حالت‌های مختلف عملیاتی مانند PU، JOG، و حالت ترکیبی است که به کاربر اجازه می‌دهد تا به راحتی تنظیمات دلخواه خود را اعمال کند.
• ورودی و خروجی‌های متنوع: این اینورتر ها شامل ورودی‌های دیجیتال و آنالوگ با امکان پیکربندی برای کاربردهای مختلف.
• نمایشگر و مانیتورینگ: مجهز به صفحه‌کلید داخلی برای نمایش اطلاعاتی همچون ولتاژ، جریان، دما و فرکانس خروجی.
• حفاظت پیشرفته: شامل مکانیزم‌های حفاظتی برای جلوگیری از خرابی دستگاه در شرایط سخت.

کاربردها:

• صنایع تولیدی: کنترل سرعت موتورهای نوار نقاله، دستگاه‌های بسته‌بندی و ماشین‌آلات خط تولید.
• صنایع تهویه و پمپ‌ها: تنظیم سرعت فن‌ها و پمپ‌ها برای کاهش مصرف انرژی.
• ماشین‌آلات ساختمانی: استفاده در جرثقیل‌ها، بالابرها و سایر تجهیزات سنگین.
• صنایع غذایی: هماهنگ‌سازی فرآیندهای تولید و پردازش مواد غذایی.

مزایا و دلایل انتخاب اینورتر شایلین سری SL3

• نصب آسان: طراحی کم‌حجم و قابلیت نصب سریع در محیط‌های محدود.
• کاهش مصرف انرژی: تنظیمات بهینه برای کاهش هزینه‌های عملیاتی.
• سازگاری بالا: امکان اتصال به موتورهای متنوع با ولتاژهای مختلف.
• امنیت بالا: مجهز به سیستم‌های حفاظتی چندلایه برای عملکرد پایدار.

ساختار مدل‌ها:

کدهای مدل اینورتر شایلین سری SL3 نشان‌دهنده مشخصات فنی دستگاه هستند:

• SL3-021-□□□K: مناسب برای ولتاژ تک‌فاز 220 ولت.
• SL3-043-□□□K: مناسب برای ولتاژ سه‌فاز 440 ولت.
• شماره‌ها و حروف موجود در مدل‌ها بیانگر توان، ولتاژ، و ویژگی‌های خاص دستگاه می‌باشند.

راهنمای نصب و استفاده اینورتر شایلین سری SL3

1. انتخاب محیط مناسب: دستگاه را در محیطی خشک و بدون گرد و غبار نصب کنید.
2. اتصال ایمن: اطمینان حاصل کنید که اینورتر به‌درستی به زمین متصل شده است.
3. تنظیمات اولیه: با استفاده از صفحه‌کلید داخلی یا از طریق ارتباط RS-485 تنظیمات مورد نظر را اعمال کنید.
4. تعمیر و نگهداری: فن‌ها و فیلترهای دستگاه را به‌طور منظم تمیز کنید تا از عملکرد بهینه آن اطمینان حاصل شود.
