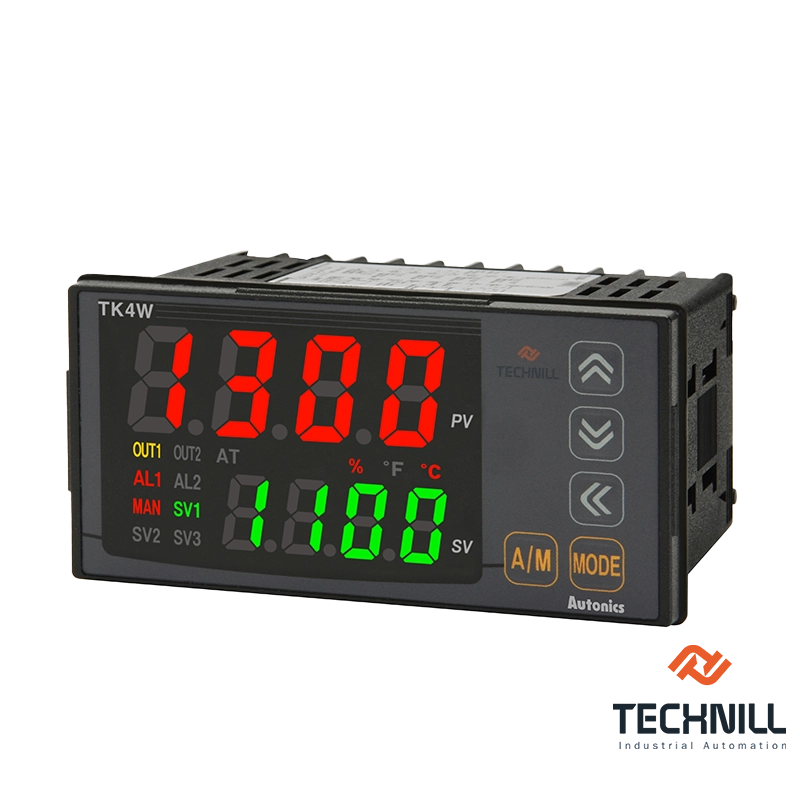

معرفی کنترلر دما آتونیکس TK4W-14CN

کنترلر دما آتونیکس TK4W-14CN یکی از اعضای برجسته سری TK4W در خانواده کنترلرهای PID با عملکرد بالا شرکت Autonics است که برای کاربردهای صنعتی طراحی شده است. این دستگاه به منظور کنترل دقیق دما در فرآیندهای حساس، با ترکیبی از ورودی‌های متنوع (ترموکوپل، RTD، آنالوگ)، خروجی‌های قابل انتخاب (جریان یا SSR)، نمایشگر LED چهار رقمی و نصب استاندارد DIN آماده شده است. TK4W‑14CN به‌عنوان راهکاری مطمئن در سیستم‌های اتوماسیون، خطوط تولید صنعتی و مواردی که کنترل دمای دقیق حیاتی است، مورد استفاده قرار می‌گیرد.

مشخصات فنی کلیدی کنترلر دما آتونیکس TK4W-14CN

منبع تغذیه و توان مصرفی

• ولتاژ تغذیه: 100‑240 VAC، 50/60 Hz.

• محدوده ولتاژ مجاز: 90 تا 110 درصد از ولتاژ نامی.

• مصرف توان: حداکثر تقریباً 6 تا 8 VA بسته به شرایط.

نمایشگر و رابط کاربری کنترلر دما آتونیکس TK4W-14CN

• نوع نمایشگر: LED هفت‌بخشی با دو رنگ مجزا برای نمایش مقدار فعلی (PV) و مقدار تنظیم شده (SV).

• اندازه کاراکترها: برای سری TK4W معمولاً PV ~ 7.0×14.0 میلی‌متر، SV ~ 5.0×10.0 میلی‌متر.

• قابلیت‌های کاربری: شامل نمایش وضعیت‌هایی مانند «Auto‑Tuning»، «Alarm»، «Control Output ON/OFF» و …

ورودی‌ها

• پشتیبانی از ترموکوپل‌ها: انواع K, J, E, T, N, U, R, S, B, C, G و Platinel II.

• پشتیبانی از RTD: JPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω، Nikel120Ω.

• ورودی‌های آنالوگ: ولتاژ 0–100 mV، 0–5 V، 1–5 V، 0–10 V و جریان 0–20 mA، 4–20 mA.

• سرعت نمونه‌برداری: 50 میلی‌ثانیه (50 ms) — که نشان‌دهنده پاسخ سریع دستگاه به تغییرات دما است.

• دقت اندازه‌گیری:

  • برای RTD در دمای اتاق (23±5 °C): ±0.3% یا ±1 °C (بالاترین)، ±1 رقم.

  • برای ترموکوپل‌ها: در دمای اتاق: ±0.3% یا ±1 °C؛ خارج از بازه دمای اتاق: ±0.5% یا ±2 °C.

  • برای ورودی آنالوگ: ±0.3% F.S. ±1 رقم در دمای اتاق؛ ±0.5% F.S. ±1 رقم خارج از بازه.

خروجی‌ها و کنترل

• خروجی اصلی (OUT1): انتخاب بین جریان DC 0/4–20 mA یا SSR Drive (11 VDC ±2V، تا 20 mA).

• گزینه آلارم: حداقل یک خروجی آلارم (Alarm 1) به صورت رله‌ای.

• روش‌های کنترل قابل انتخاب: ON/OFF، P، PI، PD، PID.

• کنترل گرمایش و سرمایش همزمان (Heating & Cooling) در برخی مدل‌ها با پسوند «C» یا «R».

• تنظیمات قابل تغییر شامل:

  • Hysteresis (هیستریزیس): 1 تا 100 °C/°F یا 0.1 تا 100.0 °C/°F.

  • Proportional Band (P): از 0.1 تا 999.9 °C/°F.

  • Integral Time (I): 0 تا 9999 ثانیه.

  • Derivative Time (D): 0 تا 9999 ثانیه.

  • Control Period (T): برای خروجی رله یا SSR: 0.1 تا 120.0 ثانیه؛ برای جریان + SSR: 1.0 تا 120.0 ثانیه.

ابعاد، نصب و شرایط محیطی

• ابعاد پنل: 96 × 48 میلی‌متر (عرض × ارتفاع) برای سری TK4W.

• وزن تقریبی: حدود 210 گرم (در برخی منابع 140 گرم نسخه واحد بدون بسته‌بندی ذکر شده است).

• شرایط محیطی کار: دمای محیط –10 تا 50 °C، ذخیره‌سازی –20 تا 60 °C.

• رطوبت محیطی: 35 تا 85 % RH (بدون یخ‌زدگی یا تراکم).

• درجه حفاظت جلوی پنل: IP65 (برخی مدل‌ها) که مقاومت در برابر گرد و غبار و پاشش آب دارد.

• مقاومت عایق: حداقل 100 MΩ در ولتاژ 500 VDC؛ قدرت دی‌الکتریک: 2000 VAC برای 1 دقیقه بین تغذیه و ورودی.

• مقاومت در برابر نویز: پالس مربعی ±2 kV (تست نویز الکترومغناطیسی) — مناسب شرایط صنعتی.

ویژگی‌های تکمیلی کنترلر دما آتونیکس TK4W-14CN

• قابلیت Auto‑Tuning (تنظیم خودکار PID) برای بهینه‌سازی پارامترهای کنترل بدون دخالت دستی زیاد.

• تشخیص وضعیت‌هایی مانند شکست حسگر (Sensor Break Alarm)، شکست حلقه کنترل (Loop Break Alarm) و در برخی مدل‌ها شکست هیتر (Heater Break).

• امکان انتخاب بین خروجی جریان یا SSR برای تطابق با نیاز سیستم.

• رابط کاربری مناسب، نمایشگر روشن و بزرگ، و تنظیم پارامترها از طریق کلیدهای دستگاه یا ارتباط RS‑485 در صورت وجود.

کاربردها کنترلر دما آتونیکس TK4W-14CN

کنترلر دما آتونیکس TK4W-14CN به دلیل دقت بالا، زمان پاسخ سریع، ورودی/خروجی منعطف و انسجام با سیستم‌های اتوماسیون، گزینه‌ای بسیار مناسب برای محیط‌های زیر است:

• خطوط تولید صنعتی: فرآیندهایی مانند تزریق پلاستیک، اکستروژن، صنایع غذایی، بسته‌بندی، صنایع دارویی و شیمیایی که نیاز به کنترل دمای دقیق دارند.

• سیستم‌های گرمایش، سرمایش و تهویه (HVAC) در محیط‌های صنعتی یا بزرگ که دمای فرآیند یا محیط باید به‌طور پایدار حفظ شود.

• دستگاه‌های تحقیقاتی و آزمایشگاه‌ها: در مواقعی که کنترل دما با دقت بالا حیاتی است.

• سیستم‌های اتوماسیون صنعتی و شبکه‌های هوشمند که نیاز به ارتباطات، مانیتورینگ و کنترل از راه دور دارند.

چرا انتخاب کنترلر دما آتونیکس TK4W-14CN ؟

انتخاب این محصول به دلایل زیر منطقی است:

• سرعت نمونه‌برداری بالا و دقت بسیار خوب برای کنترل واکنش سریع به نوسانات دما.

• انعطاف در ورودی‌ها (ترموکوپل، RTD، آنالوگ) و خروجی‌ها (جریان یا SSR) که امکان انطباق با گستره وسیعی از فرآیندها را می‌دهد.

• روش‌های کنترل متنوع (ON/OFF تا PID کامل) برای تنظیم دقیق و بهینه.

• نصب DIN استاندارد 96×48 mm — مناسب تابلوها و پنل‌های صنعتی رایج.

• شرایط محیطی و ایمنی بالا: IP65 در جلوی پنل، مقاومت در برابر نویز و تست دی‌الکتریک — یعنی انتخابی مطمئن برای محیط صنعتی واقعی.

• برند Autonics با سابقه و اعتبار در حوزه اتوماسیون که به اعتماد مشتری کمک می‌کند.

نتیجه‌گیری کنترلر دما آتونیکس TK4W-14CN

در شرایطی که شما به کنترل دقیق دما نیاز دارید و اولویت‌هایی مانند دقت بالا، پاسخ سریع، انعطاف‌پذیری در ورودی/خروجی و قابلیت تطبیق با سیستم اتوماسیون دارید، کنترلر دما Autonics TK4W‑14CN گزینه‌ای بسیار مناسب و قدرتمند محسوب می‌شود. این دستگاه نه تنها نیازهای امروز را پوشش می‌دهد بلکه امکان ارتقاء و تطابق با فرآیندهای آینده را نیز فراهم می‌آورد. بهره‌گیری از این کنترلر به معنای کاهش خطاهای دمایی، افزایش پایداری فرآیند و بهبود کیفیت نهایی خواهد بود.
